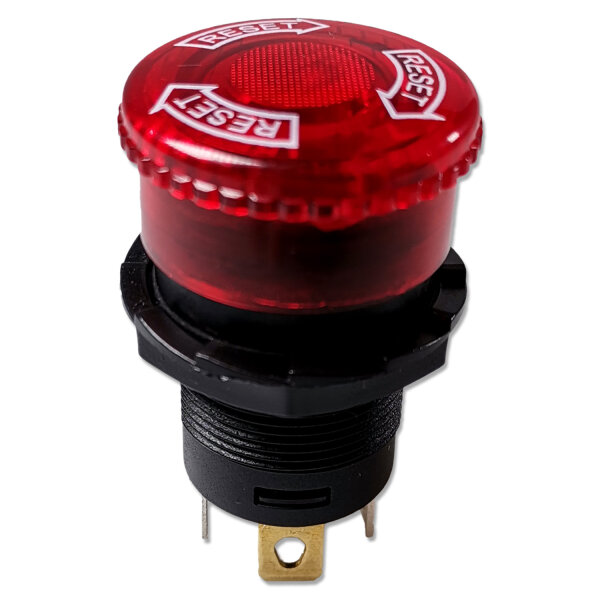

NOT-AUS Schalter 12V 24V beleuchtet 21A 10A M22 IP56 Drehentriegelung

NOT-AUS Schalter 12V 24V beleuchtet 21A 10A M22 IP56 Drehentriegelung

Artikelnummer: 01522
GTIN: 0685293954416
HAN: R13-930LS-01-BRR-1
Kategorie: Trennschalter
Hersteller: Impulse Innovation

15,99 €

15,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

NOT-AUS Schalter 12V 24V | beleuchtet | 21A / 10A | M22 | IP56

Kompakter beleuchteter NOT-AUS Schalter für 12V- und 24V-Gleichstromsysteme mit rastendem rotem Drucktaster und Drehentriegelung. Der 3-polige Öffner-Schalter eignet sich für Abschalt-, Steuer- und Bedienfunktionen in Fahrzeugen, Campern, Booten, Maschinen, Geräten und anderen DC-Anwendungen.

Der Schalter arbeitet als SPST-NC Öffner. Im normalen Zustand ist der Schaltkontakt geschlossen. Beim Drücken des roten NOT-AUS Tasters wird der Stromkreis unterbrochen und der Knopf bleibt mechanisch eingerastet. Die Rückstellung erfolgt bewusst durch Drehen des Tasters. Mit 21 A bei 14 V DC beziehungsweise 10 A bei 28 V DC eignet sich der Kontakt für zahlreiche 12V- und 24V-Stromkreise.

Technische Daten:

Typ: NOT-AUS Schalter, Not-Aus Taster, Notausschalter, Not-Halt Taster, Emergency Stop, E-Stop Schalter, Abschaltschalter, Druckschalter
Ausführung: beleuchteter Einbau-Druckschalter mit Rastfunktion und Drehentriegelung
Schalterfunktion: Push-Lock / Turn-Reset
Kontaktfunktion: SPST-NC / 1 Öffner
Anzahl Anschlüsse: 3
Systemspannung: 12 V / 24 V DC
Kontaktbelastbarkeit: 21 A bei 14 V DC / 10 A bei 28 V DC
Beleuchtung: integriert, rot
Kontaktwiderstand: max. 50 mΩ
Isolationswiderstand: min. 100 MΩ bei 500 V DC
Spannungsfestigkeit: 1.500 V AC für 1 Minute
Anschlussart: Flachstecker 6,3 mm
Montageart: Einbau / Panelmontage
Montagegewinde: M22 × 1
Montageausschnitt: Ø22 mm mit 20,7-mm-Abflachung
Plattenstärke: 1,5 bis 5,0 mm
Knopfdurchmesser: ca. 30 mm
Außendurchmesser Einbauring: ca. 24,5 mm
Gehäusematerial: Nylon 66 / Polyamid
Knopfmaterial: Polycarbonat (PC)
Knopffarbe: Rot, transparent
Gehäusefarbe: Schwarz
Kontaktmaterial: Kupfer
Kontaktbeschichtung: versilbert
Dichtungsmaterial: EPDM
Schutzart: IP56 bei Montage mit Paneldichtung
Temperaturbereich: -20 °C bis +85 °C

Was diesen NOT-AUS Schalter auszeichnet:

Rastender NOT-AUS Taster: bleibt nach dem Drücken mechanisch in der Abschaltstellung eingerastet
Drehentriegelung: bewusste Rückstellung durch Drehen des roten Tasters
Öffnerkontakt NC: der geschlossene Stromkreis wird beim Betätigen des Schalters unterbrochen
12V- und 24V-Anwendungen: Kontaktbelastbarkeit bis 21 A bei 14 V DC beziehungsweise 10 A bei 28 V DC
Integrierte rote Beleuchtung: gute Erkennbarkeit des Bedienelements auch bei ungünstigen Lichtverhältnissen
Kompakter M22-Einbau: geeignet für Bedienfelder, Armaturenbretter, Konsolen und Gehäuse
Ø30-mm-Druckknopf: gut sichtbare und schnell erreichbare Betätigungsfläche
IP56 mit Dichtung: staubgeschützt und gegen starkes Strahlwasser geschützt
6,3-mm-Flachstecker: einfache Verbindung mit passenden Flachsteckhülsen

Typische Einsatzbereiche:

Auto und Fahrzeugelektrik: manuelle Abschalt- und Steuerfunktionen in 12V-Bordnetzen
Nutzfahrzeuge und Landmaschinen: Bedienfelder, Zusatzsysteme und elektrische Verbraucher
Camper und Wohnmobil: Bordelektrik, Nachrüstsysteme und zentrale Abschaltfunktionen
Boot und Marine: gut sichtbarer Abschalttaster für geeignete DC-Stromkreise
Maschinen und Geräte: rastende Abschaltfunktion in geeigneten Steuer- und Laststromkreisen
Werkstatt und Prüfstände: manuelle Unterbrechung elektrischer Funktionen
Steuerungen und Bedienfelder: kompakter M22-Einbauschalter mit Öffnerkontakt
DIY und Sonderfahrzeuge: individuelle 12V- und 24V-Steuerungen

Beschreibung:

Der beleuchtete NOT-AUS Schalter kombiniert einen deutlich sichtbaren roten Druckknopf mit einem mechanisch verrastenden Öffnerkontakt. Er eignet sich für Anwendungen, bei denen ein elektrischer Stromkreis mit einer eindeutigen Handbewegung unterbrochen und erst nach bewusster Rückstellung wieder freigegeben werden soll.

Elektrisch arbeitet der Schalter als SPST-NC beziehungsweise Normally Closed. Im normalen Betriebszustand sind die Schaltkontakte 1 und 2 verbunden. Wird der rote Druckknopf betätigt, öffnet der Kontakt und unterbricht den angeschlossenen Stromkreis. Gleichzeitig rastet der Taster mechanisch ein. Zum Zurücksetzen wird der Knopf entsprechend der aufgedruckten RESET-Markierung gedreht.

Die Kontaktbelastbarkeit beträgt 21 A bei 14 V DC und 10 A bei 28 V DC. Damit ist der Schalter für zahlreiche Anwendungen in typischen 12V- und 24V-Gleichstromsystemen geeignet. Bei Motoren, Pumpen, Magnetventilen und anderen induktiven Verbrauchern müssen jedoch zusätzlich Einschaltstrom und Schaltbelastung berücksichtigt werden.

Der Schalter verfügt über drei 6,3-mm-Flachsteckanschlüsse. Zwei Anschlüsse bilden den eigentlichen Öffnerkontakt, der dritte Anschluss gehört zur integrierten Beleuchtung. Dadurch lässt sich der Taster mit handelsüblichen passenden Flachsteckhülsen ohne speziellen Steckverbinder verdrahten.

Für den Einbau besitzt der Schalter ein M22 × 1 Montagegewinde. Der vorgesehene Montageausschnitt hat einen Durchmesser von 22 mm und eine Abflachung auf 20,7 mm. Diese Form verhindert ein Verdrehen des Schalters im Panel. Geeignet sind Plattenstärken von etwa 1,5 bis 5 mm.

Der rote Betätiger hat einen Durchmesser von etwa 30 mm, während der sichtbare Einbauring etwa 24,5 mm misst. Gehäuse und Unterteil bestehen aus robustem Nylon beziehungsweise Polyamid, der transparente rote Druckknopf aus Polycarbonat. Die Anschlüsse bestehen aus versilbertem Kupfer.

Bei korrekter Montage mit der vorgesehenen EPDM-Paneldichtung erreicht der Einbauschalter die Schutzart IP56. Dadurch eignet er sich auch für anspruchsvollere Einbausituationen, in denen Staub oder Spritz- beziehungsweise Strahlwasser auftreten können.

Kontaktbelegung:

Kontakt 1 (+): Eingang / Versorgung und Plusanschluss der Beleuchtung
Kontakt 2: geschalteter Ausgang des Öffnerkontakts
Kontakt 3 (-): Minus / Masse für die integrierte Beleuchtung
Schaltkontakt 1–2: im Normalzustand geschlossen, bei gedrücktem NOT-AUS geöffnet

Montagehinweise:

Montageausschnitt mit Ø22 mm und 20,7-mm-Abflachung herstellen.
Schalter von vorne durch das Bedienfeld oder Gehäuse einsetzen.
Paneldichtung korrekt zwischen Schalter und Montagefläche positionieren.
Geeignet für Plattenstärken von ca. 1,5 bis 5,0 mm.
Elektrische Anschlüsse mit passenden 6,3-mm-Flachsteckhülsen herstellen.
Nach der Montage festen Sitz des Schalters und der Steckverbindungen prüfen.
Betätigungs-, Rast- und Drehentriegelungsfunktion vor Inbetriebnahme kontrollieren.

Hinweise zur Verwendung:

Vor Montage und Verdrahtung die Spannungsversorgung vollständig abschalten.
Kontaktstrom, Leitungsquerschnitt und Sicherung passend zum angeschlossenen Verbraucher auslegen.
Die angegebenen 21 A bei 14 V DC beziehungsweise 10 A bei 28 V DC beziehen sich auf die spezifizierte Kontaktbelastbarkeit.
Bei induktiven Lasten wie Motoren, Lüftern, Pumpen oder Magnetventilen den erhöhten Einschaltstrom berücksichtigen.
Bei hohen oder induktiven Lasten kann die Ansteuerung eines geeigneten Relais oder Schützes sinnvoll sein.
Die Paneldichtung muss korrekt montiert sein, wenn die Schutzart IP56 erreicht werden soll.
Nach Installation die Funktion der Abschaltung und Rückstellung vollständig prüfen.

Sicherheits- und Warnhinweise:

Nur innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Nicht für den direkten Anschluss an 230V- oder 400V-Netzspannung verwenden.
Vor Arbeiten an der elektrischen Anlage die Spannungsversorgung vollständig trennen.
Leitungen und angeschlossene Stromkreise fachgerecht absichern.
Beschädigte, korrodierte oder thermisch verfärbte Schalter nicht weiterverwenden.
Die Bezeichnung NOT-AUS beziehungsweise Emergency Stop beschreibt die Funktion und Bauform des Schalters.
Für sicherheitsgerichtete Maschinenfunktionen müssen die für die jeweilige Anlage geforderten Normen, Sicherheitskategorien und Zulassungen separat geprüft werden.
Eine Eignung für eine bestimmte sicherheitsgerichtete Anwendung darf nicht allein aus Bauform oder Produktbezeichnung abgeleitet werden.
Von Kindern fernhalten.

Lieferumfang:

1 × beleuchteter NOT-AUS Schalter, rot, M22, mit Drehentriegelung

Häufige Fragen:

Wie funktioniert der NOT-AUS Schalter?

Der Schalter arbeitet mit einem Öffnerkontakt. Im normalen Zustand ist der Stromkreis geschlossen. Beim Drücken des roten Tasters öffnet der Kontakt und der Knopf rastet mechanisch ein. Zum Zurücksetzen wird der Taster gedreht.

Was bedeutet NC beziehungsweise Öffner?

NC steht für Normally Closed. Die Kontakte 1 und 2 sind im unbetätigten Zustand miteinander verbunden. Beim Drücken des NOT-AUS Tasters wird diese Verbindung geöffnet.

Ist der NOT-AUS Schalter beleuchtet?

Ja. Der transparente rote Druckknopf verfügt über eine integrierte rote Beleuchtung mit separatem Minusanschluss.

Ist der Schalter für 12V und 24V geeignet?

Der Schaltkontakt ist mit 21 A bei 14 V DC beziehungsweise 10 A bei 28 V DC spezifiziert und eignet sich damit für entsprechende Stromkreise in typischen 12V- und 24V-Systemen.

Wie hoch ist die maximale Strombelastbarkeit?

Die Kontaktbelastbarkeit beträgt 21 A bei 14 V DC und 10 A bei 28 V DC. Bei induktiven Verbrauchern wie Motoren oder Pumpen muss zusätzlich der teilweise deutlich höhere Einschaltstrom berücksichtigt werden.

Welche Einbauöffnung wird benötigt?

Der Schalter besitzt ein M22 × 1 Montagegewinde. Der vorgesehene Ausschnitt beträgt Ø22 mm mit einer Abflachung auf 20,7 mm.

Wie groß ist der rote NOT-AUS Taster?

Der rote Betätiger besitzt einen Durchmesser von etwa 30 mm. Der sichtbare Einbauring hat einen Außendurchmesser von etwa 24,5 mm.

Für welche Plattenstärke ist der Schalter geeignet?

Der Schalter ist für Montageplatten mit einer Stärke von etwa 1,5 bis 5,0 mm ausgelegt.

Ist der NOT-AUS Schalter wasserdicht?

Bei korrekter Montage mit der vorgesehenen Paneldichtung erreicht der Schalter IP56. Er ist damit staubgeschützt und gegen starkes Strahlwasser geschützt, jedoch nicht für dauerhaftes Untertauchen vorgesehen.

Welche Anschlüsse hat der Schalter?

Der Schalter besitzt drei 6,3-mm-Flachsteckanschlüsse. Kontakt 1 und 2 bilden den Öffnerkontakt. Kontakt 3 dient als Minus- beziehungsweise Masseanschluss für die integrierte Beleuchtung.

Produkteigenschaft	Wert
Anschluss:	Flachstecker 6,3mm
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	2
Nennstrom:	21A
Kontaktmaterial:	Kupfer (Cu)
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP56
Nennspannung:	12V bis 24V
mit Kabelsatz:	Nein
Form:	Rund
Schaltertyp:	Druckschalter
Kontaktbeschichtung:	Silber (Ag)
Versandgewicht:	0,02 kg
Artikelgewicht:	0,02 kg
Inhalt:	1,00 Stück
