Rohrkabelschuh 6-35mm² M5-M10 verzinnt Kupfer | Impulse Innovation

Artikelnummer: 02064
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

Kabelquerschnitt
Bohrung

0,42 €

0,42 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

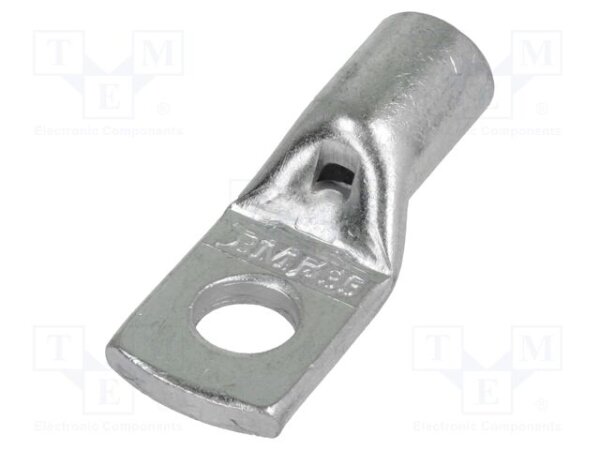

Der Rohrkabelschuh ist ein unisolierter Kabelschuh mit geschlossener Hülse (Presskabelschuh): der abisolierte Leiter wird in die Hülse eingeführt, gecrimpt und anschließend über die Öse verschraubt. Erhältlich für Kabelquerschnitte von 6 bis 35 mm² und Bohrungen von M5 bis M10.

Technische Daten:

Marke: Impulse Innovation
Typ: Rohrkabelschuh, Presskabelschuh, Kabelschuh, Ringkabelschuh
Kabelquerschnitte: 6, 10, 16, 25 und 35 mm²
Bohrungen: M5, M6, M8 und M10 (je nach Kabelquerschnitt)
Material: Kupfer, verzinnt
Betriebstemperatur: -50 °C bis +150 °C
Leiterklasse: Klasse 1 und 2 (starr) sowie Klasse 5 (flexibel) nach EN 60228
Ausführung: nach UL 486 A-B
Sichtloch: ja, zur Kontrolle der Einstecktiefe
Isolierung: keine, unisoliert
Anschluss: Crimpanschluss

Verfügbare Kombinationen:

Querschnitt	Bohrung	Loch-Ø	Innen-Ø Hülse	Länge	Breite
6mm²	M5	5,2 mm	3,5 mm	23 mm	10 mm
6mm²	M6	6,3 mm	3,5 mm	23 mm	10 mm
6mm²	M8	8,2 mm	3,5 mm	27 mm	12 mm
10mm²	M5	5,3 mm	5 mm	26,5 mm	9,8 mm
10mm²	M6	6,4 mm	5 mm	27,5 mm	11,1 mm
10mm²	M8	8,4 mm	5 mm	31,5 mm	14,9 mm
16mm²	M5	5,3 mm	6 mm	30,5 mm	11,5 mm
16mm²	M6	6,4 mm	6 mm	29,3 mm	11,5 mm
16mm²	M8	8,4 mm	6 mm	33,5 mm	14,7 mm
25mm²	M5	5,2 mm	7 mm	35,5 mm	14 mm
25mm²	M6	6,4 mm	7 mm	32,8 mm	13,9 mm
25mm²	M8	8,4 mm	7 mm	37 mm	15 mm
25mm²	M10	10,5 mm	7 mm	41 mm	18 mm
35mm²	M8	8,4 mm	8,5 mm	38,3 mm	16,8 mm
35mm²	M10	10,5 mm	8,5 mm	42,5 mm	18,6 mm

Nicht jede Bohrung ist zu jedem Kabelquerschnitt verfügbar - die Tabelle zeigt die tatsächlich lieferbaren Kombinationen.

Hinweise zur Auswahl und Verwendung:

Den Kabelschuh passend zum Kabel wählen: Kabelquerschnitt und Bohrung müssen zur vorhandenen Leitung und Schraubverbindung passen.
Mit einem geeigneten Crimpwerkzeug für unisolierte Rohrkabelschuhe verpressen.
Das Sichtloch erlaubt die Kontrolle der Einstecktiefe des Leiters vor dem Crimpen.
Die zulässige Belastung ergibt sich aus Kabelquerschnitt, Absicherung und Anschluss.
Vor Arbeiten an der Anlage die Stromversorgung trennen.

Sicherheits- und Warnhinweise:

Für Niedervolt-Gleichstromanlagen wie Fahrzeugbordnetze, nicht für Netzspannung.
Verformte, beschädigte oder verfärbte Kabelschuhe ersetzen.
Von Kindern fernhalten, verschluckbare Kleinteile.

Häufige Fragen:

Was ist ein Rohrkabelschuh?

Ein Rohrkabelschuh, auch Presskabelschuh genannt, hat eine geschlossene Hülse, in die der abisolierte Leiter eingeführt und dann gecrimpt wird, sowie eine Öse mit Bohrung für die Schraubverbindung. Er unterscheidet sich damit vom offenen Kabelschuh, bei dem der Leiter seitlich eingelegt wird.

Welche Bohrung passt zu welchem Kabelquerschnitt?

Nicht jede Kombination ist lieferbar. Die Tabelle oben zeigt, welche Bohrung zu welchem Kabelquerschnitt tatsächlich angeboten wird.

Produkteigenschaft	Wert
Anschluss:	Schraube M6 Schraube M8 Schraube M10
Bohrung / Gewinde:	M6 M8 M10
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Isoliert:	Nein
Leiterquerschnitt min.:	20mm²
Leiterquerschnitt max.:	25mm²
Inhalt:	1,00 Stück
