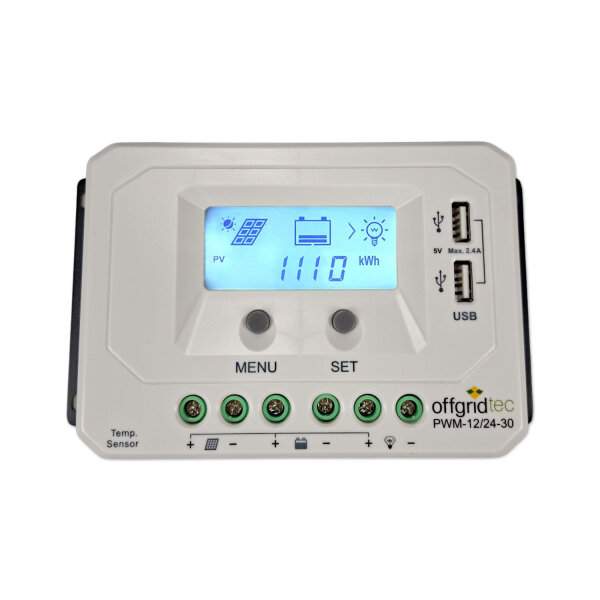

Solarladeregler 30A | PWM-Laderegler 12V / 24V | LCD-Display, USB

Solarladeregler 30A | PWM-Laderegler 12V / 24V | LCD-Display, USB

Artikelnummer: 02056
GTIN: 4250983255560
HAN: 1-01-010920
Kategorie: Solar
Hersteller: Offgridtec

49,99 €

49,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Solarladeregler 30A | PWM-Laderegler 12V / 24V | LCD-Display | USB | Dämmerungsfunktion

Hersteller: Offgridtec
Herstellernummer: 1-01-010920
Typ: Solarladeregler, PWM-Laderegler, Solarregler, PV-Laderegler, Photovoltaik-Laderegler, Batterieladeregler, Inselanlagen-Regler
Nennspannung: 12V / 24V DC (automatische Erkennung)
Nennstrom: 30A
Maximale PV-Leistung: 390W (12V) / 780W (24V)
Max. PV-Spannung: 22V (12V-System) / 50V (24V-System)
Ladetechnologie: 3-stufige PWM-Laderegelung (Bulk, Boost, Float)
Batterietypen: AGM, GEL, Nassbatterie (Blei-Säure)
Display: LCD-Display mit Status-, Spannungs-, Strom- und Ertragsanzeige
USB-Ausgänge: 2x USB Typ-A, max. 2,4A
Temperaturkompensation: Ja, externer Temperatursensor optional anschließbar
Schutzart: IP30
Arbeitstemperatur: -25°C bis +55°C
Erdung: Positiv geerdetes System
Anschlussquerschnitt: bis 16mm²

Was diesen Laderegler praktisch macht:

Automatische 12V-/24V-Erkennung vereinfacht die Inbetriebnahme ohne manuelle Spannungsumschaltung
Großes LCD-Display zeigt Batteriespannung, Ladestrom, Lastdaten und Solarertrag übersichtlich an
Integrierter kWh-Zähler ermöglicht die Kontrolle des erzeugten Solarertrags direkt am Gerät
Schaltbarer Lastausgang für Beleuchtung und andere geeignete DC-Verbraucher
Dämmerungs- und Zeitsteuerung für automatische Schaltfunktionen bei Sonnenuntergang und Sonnenaufgang
3-stufige PWM-Laderegelung für eine schonende Ladung von AGM-, GEL- und Blei-Säure-Batterien
Zwei integrierte USB-Anschlüsse zum direkten Laden von Smartphone, Tablet und anderen USB-Geräten
Groß dimensionierter Aluminium-Kühlkörper auf der Rückseite unterstützt eine zuverlässige Wärmeabfuhr im Dauerbetrieb
Umfangreiche Schutzfunktionen gegen Verpolung, Kurzschluss, Überlast, Übertemperatur und Überspannung

Anwendungsbereiche:

Wohnmobil-, Camper- und Caravan-Solaranlagen mit 12V- oder 24V-Bordnetz
Gartenhaus-, Schrebergarten- und Hütten-Solaranlagen mit Batteriespeicher
Boots- und Marine-Solarsysteme mit AGM-, GEL- oder Nassbatterien
Inselanlagen und netzunabhängige PV-Systeme ohne Stromanschluss
Solarbeleuchtung mit Dämmerungsfunktion für Wege, Gärten und Außenbereiche
12V- und 24V-DC-Verbraucher wie Beleuchtung, Pumpen, Lüfter und Kleingeräte

Beschreibung:

Dieser 30A Solarladeregler für 12V- und 24V-Batteriesysteme eignet sich für Wohnmobile, Camper, Caravans, Boote, Gartenhäuser und andere Inselanlagen mit Solarmodulen. Der PWM-Laderegler unterstützt AGM-, GEL- und Nassbatterien und übernimmt die automatische Regelung des Ladevorgangs zwischen Solarmodul und Batterie.

Die integrierte 3-stufige PWM-Laderegelung arbeitet mit Bulk-, Boost- und Float-Ladung. Dadurch wird die Batterie bedarfsgerecht geladen und im Erhaltungsmodus weiter versorgt. Der Batterietyp kann direkt am Gerät eingestellt werden, sodass sich der Regler passend für verschiedene Blei-Batteriesysteme konfigurieren lässt.

Das große LCD-Display macht den Betrieb der Solaranlage gut nachvollziehbar. Batteriespannung, Ladestrom, Lastdaten und Solarertrag können direkt am Gerät abgelesen werden. Der integrierte kWh-Zähler hilft dabei, den erzeugten Solarertrag ohne zusätzliches Messgerät zu kontrollieren.

Ein besonderes Merkmal ist der integrierte Lastausgang mit Dämmerungs- und Zeitsteuerung. Dadurch können Beleuchtungen oder andere geeignete DC-Verbraucher automatisch bei Sonnenuntergang aktiviert und zeitgesteuert betrieben werden. Das macht den Regler besonders interessant für Gartenbeleuchtung, Wegebeleuchtung, Hütten, Gartenhäuser und andere netzunabhängige Anwendungen mit automatischem Nachtbetrieb.

Die beiden integrierten USB-Anschlüsse ermöglichen zusätzlich das direkte Laden mobiler Geräte. Für einen zuverlässigen Betrieb sorgen die elektronischen Schutzfunktionen sowie der groß ausgeführte Aluminium-Kühlkörper auf der Rückseite des Geräts.

Verwendungshinweise:

Batterie immer zuerst am Laderegler anschließen, damit die Systemspannung korrekt erkannt wird
Nur innerhalb der zulässigen PV-Spannungs- und Leistungsgrenzen betreiben
Für AGM-, GEL- und Nassbatterien geeignet
Wechselrichter und andere Verbraucher mit hohen Anlaufströmen direkt an die Batterie anschließen
Für eine optimale Temperaturkompensation kann ein optionaler Temperatursensor verwendet werden
Montage an einem trockenen und gut belüfteten Ort vornehmen

Sicherheits- und Warnhinweise:

Vor Installationsarbeiten Batterie und Solarmodule spannungsfrei schalten
Auf korrekte Polarität aller Anschlüsse achten
Maximal zulässige PV-Spannung und Strombelastung nicht überschreiten
Gerät vor direkter Feuchtigkeit, Kondenswasser und eindringendem Schmutz schützen
Ausreichende Belüftung für die Kühlung sicherstellen
Beschädigte Leitungen oder Anschlüsse vor Inbetriebnahme ersetzen
Nur für geeignete 12V- und 24V-Gleichstromsysteme verwenden

Lieferumfang:

1x Offgridtec PWM Pro Solarladeregler 30A
1x Bedienungsanleitung

Häufige Fragen:

Ist der Laderegler für Lithium-Batterien geeignet?

Nein. Der Laderegler unterstützt AGM-, GEL- und Nassbatterien. Für Lithium-Batterien stehen keine speziellen Lithium-Ladeprofile zur Verfügung.

Welche Solarmodulleistung kann angeschlossen werden?

Bis 390W bei 12V-Systemen beziehungsweise bis 780W bei 24V-Systemen. Die maximal zulässige PV-Spannung darf dabei nicht überschritten werden.

Wofür dient der Lastausgang?

Über den Lastausgang können geeignete DC-Verbraucher wie Beleuchtungen, Lüfter oder andere Niederspannungsverbraucher betrieben und automatisch geschaltet werden.
