12V Steckdose mit Amperemeter Strompanel Wohnmobil KFZ Einbau

12V Steckdose mit Amperemeter Strompanel Wohnmobil KFZ Einbau

Artikelnummer: 01059
GTIN: 0685293955215
HAN: A13-142A251BPD
Kategorie: Steckdosen
Hersteller: Impulse Innovation

24,99 €

24,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

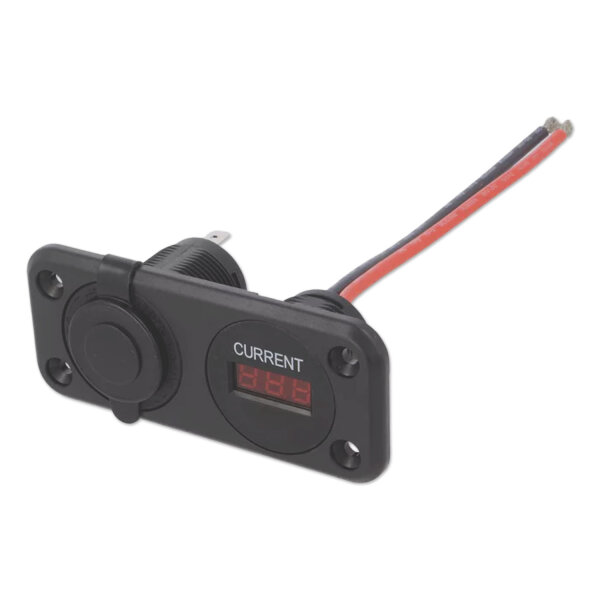

Das Strompanel (12V Steckdose mit Amperemeter, Bordstrompanel) vereint in einer Einbauplatte eine Zigarettenanzünderdose für 12 V DC oder 24 V DC mit bis zu 20 A und ein digitales DC-Amperemeter mit dreistelliger roter LED-Anzeige für 0 bis 20 A DC. Sie schließen Kühlbox, Kompressor oder Ladeadapter an und lesen den gemessenen Strom direkt ab.

Die Platte misst 105 × 45 mm, wird in zwei Bohrungen mit Ø40 mm im Mittenabstand von 44 mm eingesetzt und mit vier Schrauben befestigt. Die Steckdose nimmt Stecker mit Ø21 mm auf und wird mit einer Schutzkappe mit Dichtung verschlossen. Das Amperemeter hat Messleitungen mit 14 AWG und wird mit 7 bis 33 V DC versorgt. Steckdose und Amperemeter haben jeweils eigene Anschlüsse.

Eigenschaften:

Zwei Funktionen in einer Platte: Zigarettenanzünderdose und DC-Amperemeter nebeneinander.
Steckdose für 12 V DC oder 24 V DC mit bis zu 20 A, mit Schutzkappe mit Dichtung.
Für Stecker mit Ø21 mm: Zigarettenanzünderstecker, Ladeadapter und anderes 12-V- und 24-V-Zubehör.
DC-Amperemeter 0 bis 20 A DC mit dreistelliger roter LED-Anzeige.
Verpolungsschutz und Überspannungsschutz (bis 400 W / 35 V) am Amperemeter.
Einbau in die Schalttafel: Platte 105 × 45 mm, zwei Bohrungen mit Ø40 mm im Mittenabstand von 44 mm, vier Schrauben Ø4 × 14 mm im Lieferumfang.
Gehäuse aus Nylon mit Glasfaser (Steckdose und Amperemeter), Brandklasse UL 94-HB, Farbe Schwarz.

Technische Daten:

Nennspannung Steckdose: 12 V DC oder 24 V DC
Strom Steckdose: bis 20 A bei 12 V DC, bis 20 A bei 24 V DC
Buchse: für Stecker mit Ø21 mm, Schutzkappe mit Dichtung
Messbereich Amperemeter: 0 bis 20 A DC
Versorgung Amperemeter: 7 bis 33 V DC
Anzeige: dreistellige rote LED-Anzeige, Anzeigefenster 22 × 8 mm, Aufdruck „CURRENT“
Schutzfunktionen: Verpolungsschutz, Überspannungsschutz bis 400 W / 35 V
Messleitungen: 2 × 14 AWG, rot (Batterie +) und schwarz (Last), Länge 100 mm
Anschluss: Flachsteckanschlüsse 6,3 mm (0,250 Zoll), Plus und Masse für Steckdose und Amperemeter
Platte: 105 × 45 mm, vier Befestigungsschrauben Ø4 × 14 mm
Ausschnitt in der Schalttafel: zwei Bohrungen mit Ø40 mm im Mittenabstand von 44 mm
Bautiefe: 39,4 mm ab der Plattenvorderseite bis zum Gehäuseende, 51,2 mm bis zu den Fahnenspitzen (Referenzmaße)
Gehäuse: Nylon mit Glasfaser, Brandklasse UL 94-HB
Isolationswiderstand: min. 100 MΩ bei 500 V DC
Spannungsfestigkeit: 1500 V AC, 1 Minute
Betriebstemperatur: bis +60 °C
Farbe: Schwarz

Anwendungsbereiche:

Das Strompanel ist eine Einbauplatte für Bordnetze mit 12 V oder 24 V Gleichspannung und lässt sich in Schalttafel, Armaturenbrett oder Bedienpult einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: 12V Steckdose mit Stromanzeige am Küchenblock, Bett oder Sitzplatz für Kühlbox, Kompressor oder Ladeadapter.
Camper und Kastenwagen: Strompanel im Vanlife-Ausbau statt loser Einzelkomponenten.
KFZ: Bordsteckdose mit Amperemeter in Armaturenbrett, Mittelkonsole oder Kofferraum von Auto und Transporter.
LKW: Steckdose mit Stromanzeige im 24-V-Bordnetz der Fahrerkabine.
Boot: Panel am Steuerstand oder in der Kajüte im 12-V- oder 24-V-Bordnetz.
Powerbox und Batteriebox: Steckdose und Amperemeter in der Frontplatte einer selbstgebauten Stromverteilung.
Solar- und Inselanlagen: 12V Steckdose mit Amperemeter am Anlagenpanel.
Schalttafeln und Werkstatt: Steckdose mit Stromanzeige für Schaltschrank, Bedienpult oder Werkbank mit 12-V- oder 24-V-Versorgung.

Hinweise zur Montage:

Zwei Bohrungen mit Ø40 mm im Mittenabstand von 44 mm herstellen, die Platte einsetzen und mit den vier Schrauben Ø4 × 14 mm befestigen.
Steckdose: Plus- und Minusleitung an den 6,3-mm-Flachsteckanschlüssen anschließen und die Leitung nach dem Strom wählen: 18 AWG bis 10 A, 16 AWG bis 15 A, 12 AWG bis 20 A.
Amperemeter nach dem Anschlussplan des Herstellers: Sicherung in der Plusleitung, rote Messleitung (Batterie +) und Plus-Fahne hinter der Sicherung, schwarze Messleitung zum Verbraucher, Masse-Fahne an Batterie Minus.
Steckdose nur an Gleichspannung mit 12 V oder 24 V betreiben, das Amperemeter mit 7 bis 33 V DC versorgen und 20 A nicht überschreiten.
Die Schutzkappe bei Nichtgebrauch schließen.

Lieferumfang:

1 × Strompanel mit Zigarettenanzünderdose und DC-Amperemeter
4 × Schrauben Ø4 × 14 mm

Häufige Fragen:

Was ist in dem Strompanel verbaut?

Eine Zigarettenanzünderdose für 12 V DC oder 24 V DC mit bis zu 20 A und ein DC-Amperemeter mit dreistelliger roter LED-Anzeige, nebeneinander in einer Platte von 105 × 45 mm.

Für welche Spannung und welchen Strom ist die Steckdose geeignet?

Für 12 V DC und für 24 V DC, jeweils mit bis zu 20 A.

Welche Stecker passen in die Steckdose?

Stecker mit Ø21 mm, zum Beispiel Zigarettenanzünderstecker und Ladeadapter.

Welchen Messbereich hat das Amperemeter?

0 bis 20 A DC. Die Anzeige ist dreistellig und rot, das Fenster misst 22 × 8 mm. Versorgt wird das Amperemeter mit 7 bis 33 V DC.

Wie wird das Amperemeter angeschlossen?

Nach dem Anschlussplan des Herstellers liegt eine Sicherung in der Plusleitung. Die rote Messleitung (Batterie +) und die Plus-Fahne hängen hinter der Sicherung, die schwarze Messleitung führt zum Verbraucher, die Masse-Fahne an Batterie Minus.

Zeigt das Amperemeter den Strom der Steckdose an?

Das Amperemeter zeigt den Strom, der durch seine Messleitungen fließt. Steckdose und Amperemeter haben getrennte Anschlüsse: Führen Sie die Zuleitung der Steckdose durch die Messleitungen, zeigt es deren Strom an.

Welchen Ausschnitt braucht die Schalttafel?

Zwei Bohrungen mit Ø40 mm im Mittenabstand von 44 mm. Die Platte misst 105 × 45 mm und wird mit vier Schrauben Ø4 × 14 mm befestigt.

Welche Schutzfunktionen hat das Amperemeter?

Einen Verpolungsschutz und einen Überspannungsschutz bis 400 W / 35 V.

Für welche Fahrzeuge und Einsatzorte ist das Strompanel geeignet?

Für Bordnetze mit 12 V oder 24 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Kastenwagen, Auto, LKW oder Boot, in Powerbox, Batteriebox, Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.

Produkteigenschaft	Wert
Versandgewicht:	0,08 kg
Artikelgewicht:	0,08 kg
Inhalt:	1,00 Stück
