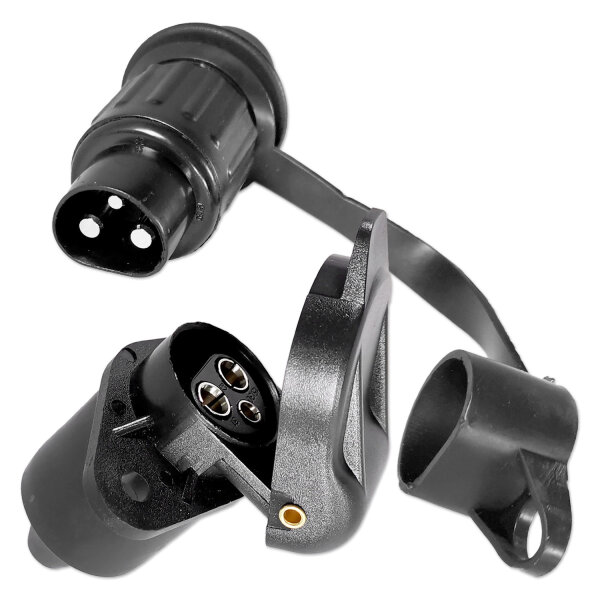

Anhängersteckersatz | 3-polig | 12V | Kunststoff | Stecker & Steckdose

Anhängersteckersatz | 3-polig | 12V | Kunststoff | Stecker & Steckdose

Artikelnummer: 00877
GTIN: 0725844099873
HAN: TPS-3-01
Kategorie: Stecker
Hersteller: Impulse Innovation

8,99 €

8,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

112 Sets Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

Anhängersteckersatz 3-polig 12V 25A - DIN 9680 - Stecker und Steckdose

Dieser 3-polige Anhängersteckersatz nach DIN 9680 besteht aus einem fliegenden Stecker und einer passenden Einbausteckdose. Das Set ist für 12V-Bordnetze in Fahrzeugen, Anhängern, Traktoren, Landmaschinen, Nutzfahrzeugen und mobilen Arbeitsgeräten ausgelegt.

Das 3-polige Stecksystem dient vor allem zur Stromversorgung von Zusatzverbrauchern im Fahrzeug- und Anhängerbereich. Es ist nicht als klassische Lichtsteckverbindung für die komplette Anhängerbeleuchtung gedacht. Der Anschluss erfolgt über 6,3 mm Flachsteckanschlüsse. Stecker und Steckdose sind für Anwendungen bis 25 A vorgesehen.

Technische Daten:

Marke: Impulse Innovation
Bezeichnung: TPS-3-01
Artikel: Anhängersteckersatz / Stecker und Steckdose / 3-poliger Steckverbinder / Fahrzeugsteckverbinder / DIN-9680-Stecksystem
Set-Inhalt: 1× fliegender Stecker und 1× Einbausteckdose
Ausführung: 3-polig
Norm: DIN 9680
Nennspannung: 12 V DC
Nennstrom: 25 A
Anzahl Kontakte: 3 je Komponente
Anschlussart: Flachstecker 6,3 mm
Kabeldurchmesser: ca. 7-9 mm
Kontaktmaterial Stecker: Kupfernickel (CuNi)
Kontaktmaterial Steckdose: Messing (CuZn)
Gehäusematerial: Polyamid (PA6)
Farbe: Schwarz
Montageart Stecker: fliegend / kabelseitig
Montageart Steckdose: Einbau, geschraubt
Abmessungen Stecker (LxBxH): ca. 75 × 40 × 40 mm
Abmessungen Steckdose (LxBxH): ca. 75 × 57 × 65 mm

Eigenschaften:

Komplettes 3-poliges Stecksystem: Enthält passenden Stecker und passende Steckdose für 12V-DIN-9680-Anwendungen.
Bis 25 A belastbar: Geeignet für passende Verbraucher innerhalb der zulässigen Stromaufnahme.
Für Stromversorgung und Zusatzfunktionen: Typisch für Traktoren, Landmaschinen, Anhänger, Arbeitsgeräte und Nutzfahrzeuge.
Fliegender Stecker: Wird kabelseitig montiert und mit der Einbausteckdose verbunden.
Einbausteckdose: Für feste Montage am Fahrzeug, Anhänger, Geräteträger oder einer geeigneten Halterung.
6,3 mm Flachsteckanschlüsse: Anschluss über passende Flachsteckhülsen ohne Lötverbindung.
PA6-Gehäuse: Robuste Kunststoffausführung für typische Fahrzeug-, Maschinen- und Anhängeranwendungen.
Unterschiedliche Kontaktmaterialien: Stecker mit Kupfernickelkontakten, Steckdose mit Messingkontakten.

Anwendungsbereiche:

Traktoren und Landmaschinen: Stromversorgung für passende Anbaugeräte, Anhänger und Zusatzverbraucher.
Anhänger und Arbeitsgeräte: 3-polige Steckverbindung für elektrische Verbraucher im 12V-Bordnetz.
Nutzfahrzeuge und Transporter: Bordnetzanschluss für geeignete Zusatzgeräte und Kabelsätze.
Forst- und Landwirtschaft: Für Maschinen, Geräte, Transportanhänger und mobile Verbraucher mit DIN-9680-Stecksystem.
Camping, Caravan und Sonderfahrzeuge: Für passende 12V-Anwendungen mit 3-poligem Anschluss.
Bootstrailer und mobile Technik: Für geeignete 12V-Verbindungen außerhalb klassischer Anhängerbeleuchtung.
Werkstatt und Fahrzeugbau: Für Reparatur, Nachrüstung, Ersatz und individuelle Anschlussleitungen.

Beschreibung:

Der Anhängersteckersatz TPS-3-01 ist ein 3-poliges Stecksystem nach DIN 9680 für 12V-Bordnetze. Das Set besteht aus einem fliegenden Stecker und einer geschraubten Einbausteckdose. Damit eignet es sich für Anwendungen, bei denen eine lösbare Stromversorgungs-Verbindung zwischen Fahrzeug und Anhänger, Maschine, Anbaugerät oder Zusatzverbraucher benötigt wird.

Im Unterschied zu 7-poligen oder 13-poligen Anhängerstecksystemen nach ISO 1724 bzw. ISO 11446 ist dieses 3-polige System nicht für die komplette Anhängerbeleuchtung vorgesehen. Es wird vor allem für Stromversorgung, Zusatzfunktionen und einfache Steuer- oder Signalleitungen im 12V-Bereich verwendet.

Stecker und Steckdose bestehen aus Polyamid PA6. Der Stecker besitzt Kontakte aus Kupfernickel, die Steckdose Kontakte aus Messing. Die Verdrahtung erfolgt über 6,3 mm Flachsteckhülsen. Dadurch bleibt das System servicefreundlich und eignet sich für Reparatur, Nachrüstung und individuelle Kabelsätze.

Für eine dauerhaft zuverlässige Verbindung müssen Leitungsquerschnitt, Absicherung, Kontaktbelegung und Verbraucherleistung zur Anwendung passen. Die Einbausteckdose sollte fest montiert werden, während der Stecker sauber am Kabel geführt und gegen Zug, Scheuern und Feuchtigkeit geschützt werden muss.

Kontaktfunktion nach DIN 9680:

Kontakt	Typische Funktion	Hinweis
31	Masse / Minus	Rückleiter zum Fahrzeug- oder Batterie-Minus
15/30	Plusversorgung 12 V	Je nach Verkabelung Dauerplus oder geschaltete Versorgung
82 / Steuerkontakt	Schalt- oder Signalkontakt	Für Zusatz- oder Steuerfunktion, abhängig von Fahrzeug und Anwendung

Hinweis: Die tatsächliche Kennzeichnung an Stecker, Steckdose, Kabelsatz und Fahrzeug muss vor dem Anschluss geprüft werden. Je nach Hersteller, Fahrzeug oder Nachrüstung können Bezeichnungen und Kabelfarben abweichen.

Wichtige Hinweise zur Auswahl:

DIN 9680: Für 3-polige Stromversorgungs-Stecksysteme im Fahrzeug-, Anhänger- und Landmaschinenbereich.
Set aus Stecker und Steckdose: Geeignet für eine komplette lösbare 3-polige Verbindung.
Nicht für komplette Anhängerbeleuchtung: Für Blinker, Bremslicht, Schlusslicht und Rückfahrlicht werden 7- oder 13-polige Anhängerstecksysteme benötigt.
12V-System: Nur für passende 12V-Gleichstromanwendungen verwenden.
25A Belastbarkeit beachten: Verbraucher, Leitungsquerschnitt, Stecker, Steckdose und Absicherung müssen zur Stromaufnahme passen.
Kabeldurchmesser prüfen: Für Kabel mit ca. 7-9 mm Außendurchmesser vorgesehen.
Einbauposition prüfen: Die Steckdose muss an einer geeigneten, mechanisch geschützten Stelle montiert werden.

Verwendungshinweise:

Nur für 12V-Gleichstromsysteme verwenden.
Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
Kontaktbelegung an Stecker, Steckdose und Kabelsatz vor dem Anschließen prüfen.
Passende 6,3 mm Flachsteckhülsen verwenden und fest aufstecken.
Leitungen passend zur Stromaufnahme dimensionieren und fachgerecht absichern.
Steckdose sicher verschrauben und Montageposition auf festen Sitz prüfen.
Kabel am Stecker sauber durch den Kabelausgang führen und gegen Zug sichern.
Kabel gegen Scheuern, Knicken, Quetschen und Feuchtigkeit schützen.
Nach der Montage Kontaktierung, Verriegelung und Funktion prüfen.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß als 3-poliges DIN-9680-Stecksystem im 12V-Bordnetz verwenden.
Nicht verwenden, wenn Gehäuse, Kontakte, Flachsteckanschlüsse oder Kabel beschädigt sind.
Falsch angeschlossene Leitungen können zu Kurzschluss, Fehlfunktion oder Beschädigung angeschlossener Verbraucher führen.
Stromkreis passend zur Anwendung absichern.
Steckverbindung nicht unter hoher Last trennen, wenn dadurch Funkenbildung oder Kontaktverschleiß entstehen kann.
Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
Kontaktbereich regelmäßig auf Korrosion, Feuchtigkeit, Verschmutzung und festen Sitz prüfen.
Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
Von Kindern fernhalten - kein Spielzeug.

Lieferumfang:

1× 3-poliger Anhängerstecker, fliegende Ausführung
1× 3-polige Anhängersteckdose, Einbau geschraubt

Häufige Fragen:

Wofür wird ein 3-poliger Anhängersteckersatz nach DIN 9680 verwendet?

Er wird zur Stromversorgung geeigneter 12V-Verbraucher an Fahrzeugen, Anhängern, Traktoren, Landmaschinen und Arbeitsgeräten verwendet. Er ist nicht als vollständiger Anschluss für die komplette Anhängerbeleuchtung gedacht.

Was ist der Vorteil eines Sets aus Stecker und Steckdose?

Stecker und Steckdose passen als 3-poliges Stecksystem zusammen. Das ist sinnvoll, wenn eine komplette lösbare Verbindung neu aufgebaut, repariert oder nachgerüstet werden soll.

Was ist der Unterschied zu einem 7-poligen oder 13-poligen Anhängeranschluss?

7-polige und 13-polige Anhängeranschlüsse übertragen vor allem Licht- und Signalfunktionen wie Blinker, Bremslicht und Rücklicht. Das 3-polige DIN-9680-System dient dagegen primär der Stromversorgung von Zusatzverbrauchern.

Kann das Set für 25A-Verbraucher genutzt werden?

Ja, das Set ist für 12V-Anwendungen bis 25 A ausgelegt. Wichtig ist, dass Leitungsquerschnitt, Absicherung, Steckverbindung und Verbraucher zur Stromaufnahme passen.

Welche Anschlüsse werden benötigt?

Die Verdrahtung erfolgt über 6,3 mm Flachsteckanschlüsse. Dafür werden passende Flachsteckhülsen und ein geeigneter Kabelquerschnitt benötigt.

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Flachstecker 6,3mm
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	3
Nennstrom:	25A
Kontaktmaterial:	Kupfer (Cu)Messing (CuZn)
Kontaktbeschichtung:	Vernickelt (Ni)
Gehäusematerial:	Polyamid (PA)
Ausführung:	Gerade
Anzahl Eingänge:	3
Anzahl Ausgänge:	3
mit Kabelsatz:	Nein
Versandgewicht:	0,09 kg
Artikelgewicht:	0,08 kg
Inhalt:	1,00 Stück
