Artikelnummer: 00754
GTIN: 7437240599590
HAN: A13-233A-01-BBIUV
Kategorie: Steckdosen
Hersteller: Impulse Innovation

15,99 €

15,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

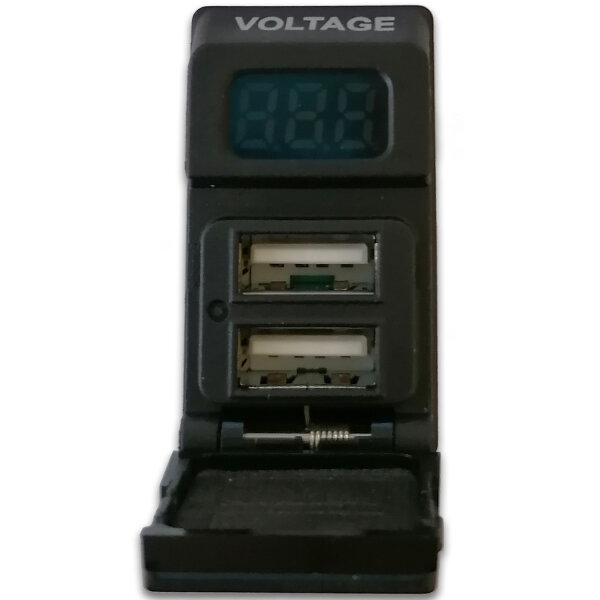

Die USB Doppelsteckdose mit Voltmeter von Impulse Innovation lädt über zwei USB-A-Anschlüsse (Typ A) und hält die Batteriespannung im Blick: eine dreistellige blaue LED-Anzeige misst die Spannung des 12-V- oder 24-V-Bordnetzes, an dem die Steckdose hängt, im Bereich von 9 bis 33 V DC. Jeder Anschluss liefert 5 V mit 2,4 A, zusammen sind es höchstens 4,8 A.

Die Einbaubuchse ist für die Blindschalter-Öffnungen von PKW und Nutzfahrzeugen gemacht und sitzt dort versenkt im Armaturenbrett. Sie rastet per Snap-in in einen Ausschnitt von 36,8 × 21 mm ein und wird mit 12 V oder 24 V Gleichspannung betrieben. Eine Klappkappe, die wasserabweisend und staubgeschützt ist, deckt die Anschlüsse bei Nichtgebrauch ab, mit geschlossener Kappe hat die Steckdose die Schutzart IP64. Ein Verpolungsschutz sowie Überspannungs-, Überstrom- und Übertemperaturschutz sind eingebaut.

Eigenschaften:

Zwei USB-A-Anschlüsse (Typ A), beide gleichzeitig nutzbar.
12 V und 24 V Gleichspannung für Bordnetze.
Digitales Voltmeter: dreistellige blaue LED-Anzeige für die Batteriespannung, Messbereich 9 bis 33 V DC, mit einer Nachkommastelle.
5 V mit 2,4 A je Anschluss, zusammen höchstens 4,8 A.
Schutzart IP64 mit geschlossener Klappkappe, die wasserabweisend und staubgeschützt ist.
Eingebaute Schutzfunktionen: Verpolungsschutz, Überspannung, Überstrom und Übertemperatur.
Snap-in-Einbau in einen Ausschnitt von 36,8 × 21 mm, passend für Blechdicken von 1,0 bis 5,5 mm, Flachsteckanschlüsse 6,3 mm.

Technische Daten:

USB-Anschlüsse: 2 × USB-A (Typ A)
Nennspannung: 12 V / 24 V DC
Ausgang: 5 V DC, 2,4 A je Anschluss (zusammen max. 4,8 A)
Voltmeter: dreistellige blaue LED-Anzeige, Messbereich 9 bis 33 V DC, eine Nachkommastelle
Schutzfunktionen: Verpolungsschutz, Überspannung, Überstrom, Übertemperatur
Schutzart: IP64 (mit geschlossener Kappe)
Kappe: Klappkappe, wasserabweisend und staubgeschützt
Montage: Snap-in
Ausschnitt: 36,8 (+0,3) × 21,0 (+0,3) mm, Blechdicke 1,0 bis 5,5 mm
Abmessungen (L × B): 43,6 × 24,4 mm, Einbautiefe 42 mm hinter dem Flansch, Gesamthöhe 52,9 mm
Anschluss: Flachsteckanschlüsse 6,3 mm
Gehäuse: Nylon 66, Brandklasse UL 94 V-2
Betriebstemperatur: -20 bis +45 °C
Kontakte: vernickeltes Messing
Kontaktwiderstand: max. 50 mΩ
Isolationswiderstand: min. 100 MΩ bei 500 V DC
Lagertemperatur: -20 bis +60 °C
Farbe: Schwarz

Anwendungsbereiche:

Die USB Einbaubuchse ist eine Ladebuchse für Bordnetze mit 12 V oder 24 V Gleichspannung. Sie dient zum Laden von Smartphone, Tablet, Navi oder Kamera über USB-A-Kabel, das Voltmeter zeigt dabei die Batteriespannung an, und lässt sich in Armaturenbrett oder Schalttafel einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: USB Steckdose am Küchenblock, Bett oder Sitzplatz zum Laden unterwegs.
KFZ: Ladebuchse in einer freien Blindschalter-Öffnung von Auto, Transporter oder LKW, versenkt im Armaturenbrett.
LKW: Ladebuchse im 24-V-Bordnetz der Fahrerkabine.
Boot: USB Steckdose im Steuerstand oder in der Kajüte, im 12-V- oder 24-V-Bordnetz.
Motorrad: Ladebuchse in der Verkleidung im 12-V-Bordnetz.
Solar- und Inselanlagen: USB Ladebuchse am Anlagenpanel einer Solaranlage oder Inselanlage, mit dem Voltmeter gleich die Batteriespannung im Blick.
Schalttafeln und Werkstatt: USB Ladestation für Schaltschrank, Bedienpult oder Werkbank mit 12-V- oder 24-V-Versorgung.

Hinweise zur Verwendung:

Einen Ausschnitt von 36,8 (+0,3) × 21,0 (+0,3) mm herstellen (Blechdicke 1,0 bis 5,5 mm) und die Steckdose einsetzen, bis sie einrastet.
Plus- und Minusleitung an den 6,3-mm-Flachsteckanschlüssen anschließen.
Die Klappkappe bei Nichtgebrauch schließen: Die Schutzart IP64 gilt mit geschlossener Kappe, die Kappe ist wasserabweisend und staubgeschützt.
Nur an Gleichspannung mit 12 V oder 24 V betreiben.

Lieferumfang:

1 × USB-Doppelsteckdose Typ A mit Kappe

Häufige Fragen:

Wie viel Strom liefern die beiden Anschlüsse?

Jeder Anschluss liefert 5 V mit 2,4 A, zusammen sind es höchstens 4,8 A.

Was zeigt das Voltmeter an?

Es zeigt die Batteriespannung des 12-V- oder 24-V-Bordnetzes, an dem die Steckdose angeschlossen ist, dreistellig in Blau mit einer Nachkommastelle (zum Beispiel 12,1). Der Messbereich liegt bei 9 bis 33 V DC.

Welche Eingangsspannung wird benötigt?

Die Steckdose wird mit 12 V oder 24 V Gleichspannung (DC) betrieben.

Welchen Ausschnitt braucht die Schalttafel?

Einen Ausschnitt von 36,8 (+0,3) × 21,0 (+0,3) mm. Die Blechdicke darf 1,0 bis 5,5 mm betragen. Die Steckdose misst 43,6 × 24,4 mm in der Front, ragt 42 mm hinter den Flansch und ist 52,9 mm hoch.

Wie wird die Steckdose angeschlossen?

Über 6,3-mm-Flachsteckanschlüsse, Plus und Minus der 12-V- oder 24-V-Versorgung.

Welche Schutzart und welche Schutzfunktionen hat die Steckdose?

Schutzart IP64 mit geschlossener Klappkappe, dazu Verpolungs-, Überspannungs-, Überstrom- und Übertemperaturschutz. Die Kappe ist wasserabweisend und staubgeschützt.

Was lässt sich damit laden?

Alles, was sich über ein USB-A-Kabel mit 5 V laden lässt, zum Beispiel Smartphone, Tablet, Navi oder Kamera.

Für welche Fahrzeuge und Einsatzorte ist die Steckdose geeignet?

Für Bordnetze mit 12 V oder 24 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.

Produkteigenschaft	Wert
Anschluss:	Flachstecker 6,3mm
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	2
Universelle Kompatibilität:	Ja
Nennspannung:	12V bis 24V
Montageart:	Einbau
Form:	Rechteckig
Montagedurchmesser:	37x21mm
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
