Verstärker Kabelset | 5 Meter 8AWG CCA | 6-Kanal Cinch | 40A Sicherung

Artikelnummer: 00535-006
GTIN: 0685293955406
HAN: CK-ECO-806
Kategorie: Car Hifi Kabelsets
Hersteller: Impulse Innovation

39,99 €

39,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

10 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Verstärker Kabelset 8AWG 6-Kanal - Car-HiFi Anschlusskit mit 3x Cinchkabel, Remoteleitung und 40A Sicherung

8AWG Verstärker Kabelset für den Anschluss kleiner bis mittlerer Car-HiFi-Endstufen im Fahrzeug. Das Set enthält die wichtigsten Komponenten für eine typische 6-Kanal-Installation: rotes Pluskabel, schwarzes Massekabel, 3x RCA-Cinchkabel, Remoteleitung, MTA MidiVAL Sicherungshalter, 40A MidiVAL Sicherung sowie passende Ring- und Gabelkabelschuhe.

Die Auslegung erfolgt nicht über unrealistische Watt-Werbung, sondern über den tatsächlich relevanten Stromkreis: Das Set ist für Verbraucher beziehungsweise Endstufen mit einer empfohlenen Absicherung bis 40A vorgesehen. Daraus ergeben sich je nach Bordspannung klare elektrische Grenzwerte auf der Versorgungsseite.

Technische Daten:

Artikel: Verstärker Kabelset, Car-HiFi Kabelkit, Endstufen Anschlusskit, Power-Kabelset
Ausführung: 6-Kanal Komplettkit
Kabelquerschnitt: AWG8, ca. 8 mm²
Kabelmaterial Stromleitung: CCA, kupferbeschichtetes Aluminium
Pluskabel: 5 m, rot
Massekabel: 1 m, schwarz
Signalkabel: 3x 5 m RCA-Cinchkabel für 6-Kanal-Signalübertragung
Remoteleitung: für das automatische Einschalten der Endstufe
Sicherungshalter: MTA MidiVAL Standard
Sicherung: MTA MidiVAL 40A
Maximaler abgesicherter Stromkreis: 40A
Elektrische Leistung bei 12V: bis ca. 480W
Elektrische Leistung bei 13,8V: bis ca. 552W
Elektrische Leistung bei 14,4V: bis ca. 576W
Elektrische Leistung bei 24V: bis ca. 960W
Elektrische Leistung bei 27,6V: bis ca. 1104W
Elektrische Leistung bei 28,8V: bis ca. 1152W
Geeignet für: Endstufen und Verbraucher mit empfohlener Absicherung bis 40A
Nicht geeignet für: Endstufen oder Verbraucher, die laut Hersteller mit mehr als 40A abgesichert werden müssen
Anwendung: 6-Kanal-Endstufe, Mehrkanal-Verstärker, Frontsystem, Hecksystem, Subwoofer, Car-HiFi, Fahrzeug-Audiosysteme

Was dieses Set praktisch macht:

Für 6-Kanal-Endstufen: 3x Cinchkabel ermöglichen die Signalzuführung für bis zu sechs Audiokanäle.
Ideal für Mehrkanal-Aufbauten: geeignet für Setups mit Front-, Rear- und Subwoofer-Signal oder anderen 6-Kanal-Konfigurationen.
Klare technische Grenze: Die Auslegung richtet sich nach der 40A Absicherung, nicht nach übertriebenen Maximalleistungsangaben auf Verstärkergehäusen.
Komplett für typische 6-Kanal-Installationen: Stromkabel, Massekabel, 3x Cinchkabel, Remoteleitung, Sicherungshalter, Sicherung und Anschlussklemmen sind enthalten.
5 m Plusleitung: geeignet für viele Einbauten vom Batteriebereich bis zum Verstärkerplatz im Innenraum oder Kofferraum.
Kurzes Massekabel: für eine direkte Masseverbindung vom Verstärker zu einem geeigneten Karosserie-Massepunkt.
Remoteleitung für die Einschaltung: die Endstufe kann über den Remote-Ausgang des Autoradios automatisch ein- und ausgeschaltet werden.
40A MidiVAL Absicherung: der mitgelieferte Sicherungshalter schützt die Plusleitung bei korrekter Montage in Batterienähe.
Preisbewusste CCA-Ausführung: geeignet für einfache bis mittlere Car-HiFi-Anlagen, bei denen kein großes Vollkupfer-High-End-Kabel benötigt wird.

Typische Einsatzbereiche:

6-Kanal-Endstufe: Anschluss einer Mehrkanal-Endstufe für mehrere Lautsprecher- und Subwooferkanäle.
Frontsystem, Hecksystem und Subwoofer: geeignet für Installationen mit getrennten Signalen für vordere Lautsprecher, hintere Lautsprecher und Subwooferkanal.
Mehrkanal-Car-HiFi-Aufbau: nutzbar für Anlagen, bei denen sechs Audiokanäle sauber per Cinch angesteuert werden sollen.
Car-HiFi-Nachrüstung: Grundverkabelung beim Nachrüsten eines 6-Kanal-Verstärkers an einem Autoradio mit passenden Cinch-Ausgängen.
Kofferrauminstallation: Plusleitung von der Starterbatterie nach hinten, Masseleitung kurz zur Karosserie, Cinch- und Remoteleitung vom Radio zur Endstufe.
12V-Fahrzeuge: typische Anwendung in PKW, Transporter, Camper und anderen Fahrzeugen mit passendem 12V-Audiosystem.
24V-Systeme: nur verwenden, wenn Endstufe, Radio und angeschlossene Komponenten ausdrücklich für 24V geeignet sind.

Beschreibung:

Dieses Verstärker Komplettkit 8AWG ist für den Einbau einer 6-Kanal-Car-HiFi-Endstufe ausgelegt und enthält die zentralen Komponenten für Stromversorgung, Masseanschluss, Audiosignal und Remote-Einschaltung. Das rote Pluskabel wird von der Fahrzeugbatterie zum Verstärker geführt, das schwarze Massekabel verbindet den Verstärker mit einem geeigneten Massepunkt an der Karosserie.

Die drei RCA-Cinchkabel ermöglichen die Signalübertragung für bis zu sechs Audiokanäle, zum Beispiel Front links/rechts, Rear links/rechts und Subwoofer beziehungsweise zusätzliche Kanäle. Damit eignet sich das Set besonders für 6-Kanal-Endstufen oder Mehrkanal-Aufbauten, bei denen mehrere Signale getrennt vom Autoradio zur Endstufe geführt werden sollen.

Die Remoteleitung wird verwendet, um die Endstufe über das Autoradio ein- und auszuschalten. Dadurch läuft der Verstärker nicht dauerhaft mit, sondern wird nur aktiviert, wenn das Radio beziehungsweise die entsprechende Remote-Spannung anliegt.

Der mitgelieferte MTA MidiVAL Sicherungshalter mit 40A MidiVAL Sicherung dient zur Absicherung der Plusleitung. Der Sicherungshalter sollte möglichst nah an der Batterie montiert werden, damit die Leitung im Fehlerfall geschützt ist. Die Ring- und Gabelkabelschuhe erleichtern den Anschluss an Batterie, Sicherungshalter, Massepunkt und Verstärkerklemmen.

Die technische Leistungsgrenze ergibt sich aus der Formel P = U × I. Bei einer 40A Absicherung entspricht das bei 12V rechnerisch bis ca. 480W elektrischer Versorgungsleistung, bei 13,8V ca. 552W und bei 14,4V ca. 576W. In einem 24V-System ergeben sich bei 40A rechnerisch bis ca. 960W, bei 27,6V ca. 1104W und bei 28,8V ca. 1152W. Diese Werte beschreiben die elektrische Leistung auf der Versorgungsseite des Kabelsatzes, nicht die garantierte Lautsprecher-Ausgangsleistung einer bestimmten Endstufe.

Die Stromleitungen bestehen aus CCA-Material, also kupferbeschichtetem Aluminium. Das macht das Set preisgünstiger als ein vergleichbares Vollkupfer-Kit. Für einfache bis mittlere Car-HiFi-Installationen mit passender Absicherung ist das sinnvoll. Für Endstufen mit mehr als 40A empfohlener Absicherung, sehr hohe Dauerlasten oder besonders anspruchsvolle Anlagen sollte ein größer dimensionierter Kabelsatz oder ein Vollkupfer-Kabelsatz verwendet werden.

Verwendungshinweise:

Vor der Montage die Fahrzeugbatterie abklemmen.
Plusleitung vom Batteriebereich zur Endstufe sauber verlegen und gegen Scheuern, Knicken und Hitze schützen.
Den Sicherungshalter möglichst nah an der Batterie in die Plusleitung einsetzen.
Masseleitung möglichst kurz halten und an einem sauberen, blanken Karosserie-Massepunkt befestigen.
Cinchkabel möglichst getrennt von der Plusleitung verlegen, um Störgeräusche zu reduzieren.
Bei 6-Kanal-Endstufen die drei Cinchkabel entsprechend den Kanälen Front/Rear/Sub beziehungsweise Kanal 1-6 anschließen.
Remoteleitung am passenden Remote-Ausgang des Radios anschließen.
Kabelschuhe fest vercrimpen oder fachgerecht befestigen und alle Schraubverbindungen auf festen Sitz prüfen.
Nur Endstufen oder Verbraucher anschließen, deren empfohlene Absicherung maximal 40A beträgt.
Nach dem Einbau Sicherung einsetzen, Batterie anklemmen und Funktion der Anlage prüfen.

Sicherheits- und Warnhinweise:

Nur für geeignete Gleichstrom-Bordnetze verwenden.
Nicht für 230V, Hausinstallation oder Hochvoltanwendungen verwenden.
Die Endstufe und alle angeschlossenen Komponenten müssen zur verwendeten Bordspannung passen.
Die Plusleitung muss korrekt abgesichert werden. Niemals ohne geeignete Sicherung betreiben.
Die mitgelieferte 40A Sicherung nicht durch eine stärkere Sicherung ersetzen.
Kabel nicht über scharfe Kanten, bewegliche Teile oder heiße Bauteile führen.
Beschädigte Leitungen, lose Kontakte oder verschmorte Steckverbindungen nicht weiterverwenden.
Bei Unsicherheit sollte der Einbau durch eine fachkundige Person erfolgen.
Die genannten Wattwerte sind rechnerische Werte aus Bordspannung und 40A Absicherung. Sie sind keine garantierte RMS-Ausgangsleistung einer Endstufe.

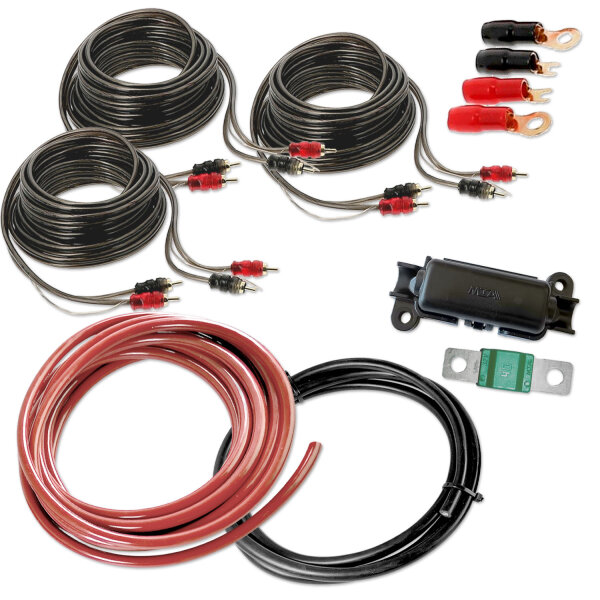

Lieferumfang:

1x 5 m AWG8 Powerkabel rot
1x 1 m AWG8 Powerkabel schwarz
3x 5 m RCA-Cinchkabel
1x Remoteleitung, je nach Kabelausführung separat oder am Cinchkabel integriert
1x MTA MidiVAL Sicherungshalter Standard
1x MTA MidiVAL Sicherung 40A
2x Ringkabelschuh
2x Gabelkabelschuh

Häufige Fragen:

Für welche Endstufen ist das 8AWG 6-Kanal-Kabelset geeignet?

Das Set ist für 6-Kanal-Endstufen und Verbraucher geeignet, die laut Hersteller mit maximal 40A abgesichert werden sollen. Entscheidend ist also nicht die große Wattzahl auf dem Verstärkergehäuse, sondern die empfohlene Sicherungsgröße beziehungsweise Stromaufnahme der Endstufe.

Warum enthält das 6-Kanal-Set drei Cinchkabel?

Für eine 6-Kanal-Endstufe werden typischerweise sechs Audiosignale benötigt, zum Beispiel Front links/rechts, Rear links/rechts und Subwoofer oder zusätzliche Kanäle. Drei Stereo-Cinchkabel stellen diese sechs Kanäle bereit.

Welche Leistung ist mit der 40A Sicherung möglich?

Die elektrische Versorgungsleistung berechnet sich aus Spannung mal Strom. Bei 12V und 40A sind das bis ca. 480W, bei 13,8V ca. 552W und bei 14,4V ca. 576W. In 24V-Systemen ergeben sich bei 40A bis ca. 960W beziehungsweise bei 28,8V bis ca. 1152W. Diese Werte gelten für die elektrische Versorgung, nicht als garantierte Lautsprecherleistung.

Kann das Kabelset kurzzeitige Musikspitzen ab?

Ja. Musiksignale erzeugen keine dauerhaft konstante Last. Kurzzeitige Lastspitzen können im normalen Betrieb auftreten. Die dauerhafte Grenze des Stromkreises bleibt jedoch die 40A Absicherung. Eine stärkere Sicherung sollte nicht eingesetzt werden.

Ist das Kabel aus Vollkupfer?

Nein. Die Stromleitungen bestehen aus CCA, also kupferbeschichtetem Aluminium. CCA ist preisgünstiger als Vollkupfer, hat aber eine geringere Leitfähigkeit. Deshalb sollte das Set passend zur tatsächlichen Stromaufnahme und Absicherung der Anlage eingesetzt werden.

Warum ist eine 40A Sicherung enthalten?

Die 40A MidiVAL Sicherung dient zur Absicherung der Plusleitung. Sie schützt die Leitung bei korrekter Montage vor Schäden durch Kurzschluss oder Überlast. Der Sicherungshalter sollte möglichst nah an der Batterie montiert werden.

Kann das Set auch für eine 4-Kanal- oder 2-Kanal-Endstufe verwendet werden?

Ja, technisch kann das Set auch für 4-Kanal- oder 2-Kanal-Endstufen verwendet werden. In diesem Fall werden nicht alle Cinchkabel benötigt. Für reine 2-Kanal- oder 4-Kanal-Installationen ist ein entsprechend kleineres Kabelset meist die passendere und übersichtlichere Wahl.

Kann das Set auch in 24V-Fahrzeugen verwendet werden?

Der Kabelsatz und die Absicherung können in geeigneten 24V-Gleichstromsystemen eingesetzt werden. Wichtig ist jedoch, dass Radio, Endstufe und alle angeschlossenen Komponenten ausdrücklich für 24V geeignet sind.

Produkteigenschaft	Wert
Versandgewicht:	0,86 kg
Artikelgewicht:	0,86 kg
Inhalt:	1,00 Stück
