Artikelnummer: 00003
HAN: MGV-A
Kategorie: Streifensicherungssets (MIDI, MEGA, MegaCompact, ANL)
Hersteller: MTA

Sicherungswert

10,19 €

10,19 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

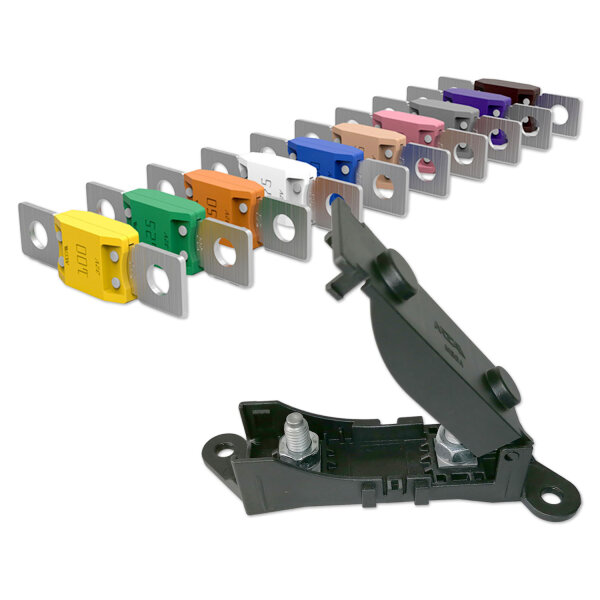

Das Set kombiniert den anreihbaren MTA-Sicherungshalter mit einer MegaVAL-Sicherung im gewählten Wert. Halter und Sicherung sind aufeinander abgestimmt, es muss also nichts separat auf Lochabstand und Anschlussart geprüft werden.

Der Halter nimmt Sicherungen bis 800 A auf und wird über zwei M8-Schraubanschlüsse in den Stromkreis eingebunden. Mehrere Halter lassen sich aneinanderreihen, sodass sich eine kompakte Sicherungsleiste aufbauen lässt. Zur Auswahl stehen die Werte 100 A bis 500 A.

Lieferumfang:

1 × MTA Sicherungshalter, anreihbar, M8, schwarz
1 × MTA MegaVAL Sicherung im ausgewählten Wert

Technische Daten Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0101498 / 0301498
Maximaler Strom: 800 A
Nennspannung: 32 V DC
Anschluss: 2 × Schraubanschluss M8
Bauform: anreihbar, mehrere Halter kombinierbar
Gehäusematerial: PA66-GF30 (glasfaserverstärktes Polyamid)
Farbe: Schwarz
Schutzart: IP20
Abmessungen (L×H×B): ca. 127 × 45 × 35 mm

Verfügbare Sicherungen:

Sicherung	Farbe	Herstellernummer	Kontaktmaterial
100 A	Gelb	0601100 / 0701100	Zinklegierung, verzinnt
125 A	Grün	0601125 / 0701125	Zinklegierung, verzinnt
150 A	Orange	0601150 / 0701150	Zinklegierung, verzinnt
175 A	Weiß	0601175 / 0701175	Zinklegierung, verzinnt
200 A	Blau	0601200 / 0701200	Zinklegierung, verzinnt
225 A	Hellbraun	0601225 / 0701225	Zinklegierung, verzinnt
250 A	Pink	0601250 / 0701250	Zinklegierung, verzinnt
300 A	Grau	0601300 / 0701300	Kupfer, verzinnt
400 A	Violett	0601401 / 0701401	Kupfer, verzinnt
500 A	Braun	0601600 / 0701600	Kupfer, verzinnt

Was dieses Set auszeichnet:

Aufeinander abgestimmt: Halter und Sicherung passen zusammen, Lochabstand und Anschlussart müssen nicht separat geprüft werden
Halter bis 800 A: derselbe Halter lässt sich später mit einer anderen Sicherung derselben Bauform weiterverwenden
Anreihbar: mehrere Halter ergeben eine kompakte Sicherungsleiste
M8-Schraubanschlüsse: belastbare Verbindung auch bei großen Leitungsquerschnitten
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
Farbcodierung: jeder Sicherungswert hat eine eigene Kennfarbe

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Plus- und Versorgungsleitungen
Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
Solar und Speicher: Niedervolt-Batteriestromkreise und DC-Verteilungen
Car-HiFi: Endstufen, Leistungsverstärker und zentrale Stromverteiler
Land- und Baumaschinen: Hauptstromkreise, Steuerungen und leistungsstarke Verbraucher

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt: Lochabstand, Anschlussgewinde und Aufnahme müssen stimmen. Dieses Set nimmt diese Prüfung ab und liefert beides zusammen, den anreihbaren MTA-Halter und die MegaVAL-Sicherung im gewählten Wert.

Der Halter selbst ist für Ströme bis 800 A ausgelegt. Er begrenzt den Stromkreis also nicht, der tatsächlich abgesicherte Wert ergibt sich aus der eingesetzten Sicherung. Wird später ein anderer Sicherungswert gebraucht, kann der Halter weiterverwendet und nur die Sicherung getauscht werden, solange die Bauform dieselbe bleibt.

Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Die Schutzart IP20 bedeutet, dass der Halter für geschützte Einbaulagen vorgesehen ist und nicht der Witterung ausgesetzt werden darf.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Der Halter ist mit Schutzart IP20 für geschützte Einbaulagen vorgesehen, nicht für den Einsatz im Freien.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Halter oder Sicherung mechanisch zu beschädigen.
Beim Aneinanderreihen mehrerer Halter auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr achten.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Häufige Fragen:

Ist die Sicherung im Set enthalten?

Ja. Geliefert werden der Sicherungshalter und eine MegaVAL-Sicherung im ausgewählten Wert. Weitere Sicherungen, Kabel oder Anschlussmaterial gehören nicht zum Lieferumfang.

Warum ist der Halter für 800 A angegeben?

Die 800 A sind der maximale Strom, für den der Halter selbst ausgelegt ist. Abgesichert wird der Stromkreis durch die eingesetzte Sicherung. Der Halter begrenzt den Wert nicht nach unten.

Kann ich später eine andere Sicherung einsetzen?

Ja, solange die Bauform dieselbe bleibt. Vor dem Wechsel sollten Abmessungen, Lochabstand und Anschlussart der neuen Sicherung mit dem Halter verglichen werden.

Lassen sich mehrere Halter kombinieren?

Ja. Der Halter ist anreihbar, mehrere Einheiten ergeben eine kompakte Sicherungsleiste. Auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr ist dabei zu achten.

Ist das Set für den Einsatz im Freien geeignet?

Nein. Der Halter hat die Schutzart IP20 und ist für geschützte Einbaulagen vorgesehen. Für offene Montage oder feuchte Umgebungen wird ein entsprechend geschützter Halter benötigt.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MegaVAL Sicherung
Besonderheiten:	Anreihbar
Stromart:	Gleichstrom (DC)
Nennstrom:	175A 500A 400A 225A 150A 125A 300A 200A 100A
Bohrung / Gewinde:	M8
Kontaktmaterial:	Stahl
Entflammbarkeitsklasse:	UL94-HB
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP20
Sicherungsgröße:	68.6mm
Kontaktbeschichtung:	Zink-Nickel (ZnNi)
Produktart:	Sicherungsset
Auslösestrom:	100A 125A 150A 175A 200A 225A 250A 300A 400A 500A
Versandgewicht:	0,10 kg
Artikelgewicht:	0,10 kg
Inhalt:	1,00 Stück
