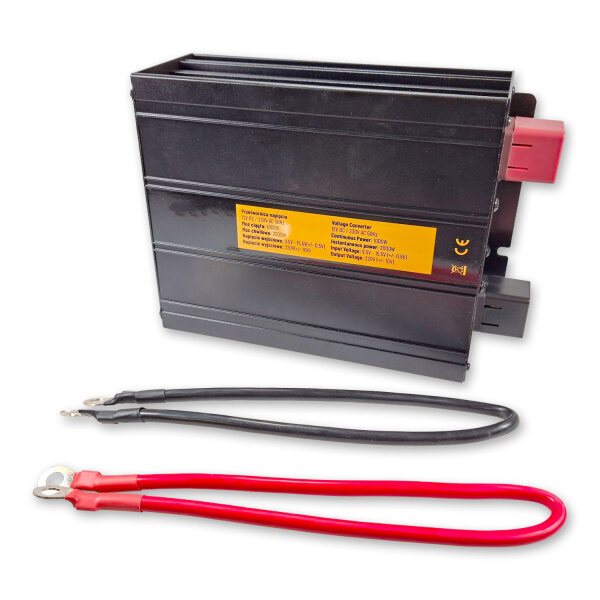

Wechselrichter 12V auf 230V 1000W/2000W Spannungswandler mit Kabel

Wechselrichter 12V auf 230V 1000W/2000W Spannungswandler mit Kabel

Artikelnummer: 02378
GTIN: 0725844102931
HAN: VC-12-10002000
Kategorie: Wechselrichter
Hersteller: Impulse Innovation

87,99 €

87,99 € pro 1 Stück

inkl. 7% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

12V auf 230V Wechselrichter 1000W / 2000W | Spannungswandler mit Batteriekabel

Dieser leistungsstarke 12V-auf-230V-Wechselrichter wandelt die Gleichspannung einer 12-V-Batterie in Wechselspannung für geeignete 230-V-Verbraucher um. Mit 1000 W Dauerleistung und bis zu 2000 W kurzzeitiger Spitzenleistung eignet sich der Spannungswandler für den Einsatz im Wohnmobil, Camper, Transporter, Boot, in Offgrid-Systemen und bei mobilen Stromversorgungen.

Der Anschluss erfolgt direkt an der Batterie über das mitgelieferte Anschlusskabel mit Batterieklemmen. Eine Fahrzeugsteckdose beziehungsweise Zigarettenanzünderbuchse ist für diese Leistung nicht geeignet.

Technische Daten

Produkttyp: Wechselrichter, Spannungswandler, 12V-230V-Inverter, DC-AC-Wandler
Modell: VC-12-10002000
Herstellerkennung: E1926
Eingangsspannung: 12 V DC
Ausgangsspannung laut Datentabelle: 220 V AC ±10 V
Ausgangsfrequenz: 50 Hz ±2 Hz
Ausgangssignal: modifizierte Sinuswelle
Dauerleistung: 1000 W
Spitzenleistung: bis 2000 W, kurzzeitig
Wirkungsgrad bei Volllast: mindestens 85 %
Gesamtklirrfaktor: maximal 5 %
Leerlaufstromaufnahme: unter 0,5 A
Unterspannungswarnung: ca. 10 bis 10,5 V DC
Unterspannungsabschaltung: ca. 9,8 bis 10,2 V DC
Schutzschwelle Eingangsspannung: ca. 9,5 bis 15,5 V DC, jeweils ±0,5 V
Temperaturschutz: automatische Abschaltung bei zu hoher Gerätetemperatur
Schutztemperatur: ca. 65 °C ±5 °C
Statusanzeige: grüne Power-LED und rote Fault-LED
Schutzfunktionen: Unterspannung, Überspannung, Überlast, Kurzschluss, Überhitzung und Verpolung
Anschlussart: Direktanschluss an eine 12-V-Batterie
Anschlusskabel: Batteriekabel mit Batterieklemmen

Was diesen Wechselrichter praktisch macht

1000 W Dauerleistung: Geeignet für Verbraucher mit einer dauerhaften Leistungsaufnahme von insgesamt maximal 1000 W.
2000 W Spitzenleistung: Kurzzeitige Leistungsreserve für geeignete Geräte mit erhöhtem Einschaltstrom.
Direkter Batterieanschluss: Die Stromversorgung erfolgt ohne Umweg über eine schwach belastbare Fahrzeugsteckdose.
Mobile 230-V-Versorgung: Ermöglicht den Betrieb geeigneter Netzgeräte unabhängig von einem festen Stromanschluss.
Integrierte Schutzschaltungen: Automatische Abschaltung bei kritischer Eingangsspannung, Überlastung, Kurzschluss oder Überhitzung.
Statusanzeige: Power- und Fault-LED zeigen Betriebszustand und Schutzabschaltung an.

Typische Einsatzbereiche

Wohnmobil und Camper: Mobile Stromversorgung für geeignete Haushaltsgeräte, Ladegeräte und Netzteile
Transporter und Servicefahrzeuge: Betrieb elektrischer Geräte direkt aus einer 12-V-Batterie
Solar- und Offgrid-Systeme: Versorgung von 230-V-Verbrauchern aus einem 12-V-Batteriespeicher
Boot und Marine: Verwendung in trockenen und ausreichend belüfteten Einbaubereichen
Camping und Freizeit: Stromversorgung abseits eines festen Netzanschlusses
Not- und Ersatzstrom: Zeitlich begrenzter Betrieb geeigneter Verbraucher über eine ausreichend dimensionierte Batterie

Modifizierte Sinuswelle

Der Wechselrichter erzeugt eine modifizierte Sinuswelle. Diese Ausgangsform eignet sich für viele einfache Netzteile, Ladegeräte, Leuchten und andere unempfindliche Verbraucher. Sie entspricht jedoch nicht der gleichmäßigen Sinusspannung des öffentlichen Stromnetzes.

Empfindliche Elektronik, Audiogeräte, medizinische Geräte, Geräte mit elektronischer Leistungsregelung sowie Verbraucher mit Elektromotoren oder hohen Einschaltströmen können Störgeräusche verursachen, nicht ordnungsgemäß funktionieren oder für diese Ausgangsform ungeeignet sein.

Für Geräte, deren Hersteller ausdrücklich eine reine Sinusspannung verlangt, muss ein reiner Sinus-Wechselrichter verwendet werden.

Beschreibung

Der 12V-230V-Spannungswandler VC-12-10002000 stellt aus einer geeigneten 12-V-Batterie eine Wechselspannung für mobile Anwendungen bereit. Die dauerhaft verfügbare Ausgangsleistung beträgt 1000 W. Die Angabe von 2000 W bezeichnet ausschließlich die kurzzeitig verfügbare Spitzenleistung.

Der Wechselrichter wird über das mitgelieferte Anschlusskabel direkt mit der Batterie verbunden. Diese Anschlussart ist aufgrund der hohen Stromaufnahme auf der 12-V-Seite erforderlich. Selbst bei einem Wirkungsgrad von 85 % können bei voller Ausgangsleistung Ströme von deutlich über 90 A aus der Batterie entnommen werden.

Die verwendete Batterie, die Anschlussleitungen, die Batterieklemmen und die gesamte Installation müssen daher für die auftretenden Ströme ausgelegt sein. Lose oder ungeeignete Verbindungen verursachen Spannungsabfall, Erwärmung und mögliche Schutzabschaltungen.

Eine grüne Power-LED zeigt den normalen Betrieb an. Bei Unterspannung, Überspannung, Überlastung oder zu hoher Temperatur schaltet der Wechselrichter automatisch ab und die rote Fault-Anzeige leuchtet.

Direkter Anschluss an die Batterie

Der Wechselrichter wird direkt an eine 12-V-Batterie angeschlossen. Das rote Anschlusskabel gehört an den positiven Batteriepol und das schwarze Anschlusskabel an den negativen Batteriepol.

Aufgrund der hohen Leistungsaufnahme darf das Gerät nicht über eine gewöhnliche 12-V-Fahrzeugsteckdose oder Zigarettenanzünderbuchse betrieben werden.

Die Anschlussleitungen müssen möglichst kurz verlegt werden. Eine zu lange oder zu schwach dimensionierte Leitung verursacht einen Spannungsabfall und kann dazu führen, dass der Wechselrichter trotz ausreichend geladener Batterie wegen Unterspannung abschaltet.

Auswahl geeigneter Verbraucher

Entscheidend ist nicht nur die auf dem Verbraucher angegebene Nennleistung. Einige Geräte benötigen beim Einschalten für kurze Zeit ein Mehrfaches ihrer normalen Betriebsleistung.

Die Summe aller dauerhaft angeschlossenen Verbraucher darf 1000 W nicht überschreiten. Der kurzzeitige Einschaltstrom muss innerhalb der Spitzenleistung von 2000 W liegen.

Bei mehreren Verbrauchern sollten die Geräte nacheinander eingeschaltet werden. Verbraucher mit dem höchsten Einschaltstrom sollten zuerst gestartet werden.

Geeignete Batterie

Die mögliche Betriebsdauer hängt von der Batteriekapazität, dem Ladezustand, dem Zustand der Batterie und der angeschlossenen Leistung ab. Bei hoher Belastung wird eine Starterbatterie sehr schnell entladen.

Für regelmäßigen oder längeren Betrieb empfiehlt sich eine ausreichend dimensionierte Versorgungs-, Solar- oder Aufbaubatterie, die für wiederholte Entladezyklen vorgesehen ist.

Die automatische Unterspannungsabschaltung schützt vor einer zu tiefen Entladung, ersetzt jedoch kein vollständiges Batteriemanagement.

Wichtige Hinweise zur Verwendung

Nur an einer 12-V-Gleichspannungsbatterie verwenden.
Nicht an 24-V- oder 48-V-Batterien anschließen.
Vor dem Anschluss die Polarität eindeutig prüfen.
Das rote Kabel mit dem Pluspol und das schwarze Kabel mit dem Minuspol verbinden.
Die dauerhafte Gesamtleistung aller angeschlossenen Verbraucher darf 1000 W nicht überschreiten.
Die Spitzenleistung von 2000 W steht nur kurzzeitig zur Verfügung.
Vor dem Betrieb die Nennleistung und den Einschaltstrom des Verbrauchers prüfen.
Mehrere Verbraucher nacheinander einschalten.
Rund um das Gerät mindestens 10 cm Freiraum für die Belüftung lassen.
Lüftungsöffnungen während des Betriebs nicht abdecken.
Den Wechselrichter auf einer stabilen, trockenen und nicht brennbaren Fläche verwenden.
Nach Gebrauch ausschalten und von der Batterie trennen, um eine unnötige Entladung zu vermeiden.

Sicherheits- und Warnhinweise

Am Ausgang liegt eine lebensgefährliche Wechselspannung an.
Den Ausgang niemals mit einer Hausinstallation, einer externen Steckdose oder einer anderen Stromquelle verbinden.
Vor dem Anschluss oder Lösen der Batterieklemmen den Wechselrichter ausschalten.
Eine Verpolung kann trotz integrierter Sicherung zu Schäden am Gerät führen.
Ein Kurzschluss an der Batterie kann extrem hohe Ströme, starke Erwärmung, Lichtbögen und Brand verursachen.
Die batterieseitige Leitung fachgerecht und passend zur Installation absichern.
Nicht in unmittelbarer Nähe von Kraftstoffen, brennbaren Flüssigkeiten oder explosiven Gasen betreiben.
Nicht direkt im Batteriefach montieren, wenn dort explosive Batteriegase auftreten können.
Nur in trockenen, sauberen und ausreichend belüfteten Bereichen verwenden.
Das Gerät während des Betriebs nicht abdecken.
Bei ungewöhnlicher Erwärmung, Geruch, Geräuschentwicklung oder wiederholter Schutzabschaltung sofort ausschalten.
Das Gehäuse nicht öffnen, verändern oder eigenständig reparieren.
Von Kindern fernhalten.

Lieferumfang

1 × Wechselrichter VC-12-10002000, 12 V DC auf 230 V AC
1 × Anschlusskabel mit Batterieklemmen
1 × Ersatzsicherung
1 × Bedienungsanleitung

Häufige Fragen

Kann der Wechselrichter über den Zigarettenanzünder betrieben werden?

Nein. Aufgrund der hohen Leistung und Stromaufnahme muss der Wechselrichter direkt an eine geeignete 12-V-Batterie angeschlossen werden.

Kann ich dauerhaft ein Gerät mit 2000 W betreiben?

Nein. Die dauerhaft verfügbare Ausgangsleistung beträgt maximal 1000 W. Die 2000 W stehen nur kurzzeitig als Spitzenleistung zur Verfügung.

Wie viel Strom benötigt der Wechselrichter auf der 12-V-Seite?

Bei voller Ausgangsleistung können abhängig von Batteriespannung und Wirkungsgrad Ströme von deutlich über 90 A auftreten. Batterie, Leitungen, Anschlüsse und Sicherung müssen entsprechend ausgelegt werden.

Kann ich einen Kühlschrank oder Kompressor betreiben?

Das hängt von der Betriebsleistung, dem Einschaltstrom und der Verträglichkeit mit einer modifizierten Sinuswelle ab. Der kurzzeitige Leistungsbedarf darf die Spitzenleistung von 2000 W nicht überschreiten.

Warum gibt der Wechselrichter einen Alarmton aus?

Mögliche Ursachen sind eine zu niedrige Batteriespannung oder eine zu hohe Gerätetemperatur. Batterie, Kabelverbindungen, Belastung und Belüftung sollten überprüft werden.

Warum schaltet der Wechselrichter bei Belastung ab?

Mögliche Ursachen sind eine Überlastung, ein zu hoher Einschaltstrom, eine zu schwache Batterie, ein Spannungsabfall an den Anschlussleitungen oder eine unzureichende Kühlung.

Kann der Wechselrichter die Batterie vollständig entladen?

Die Unterspannungsabschaltung reduziert das Risiko einer Tiefentladung. Trotzdem kann die Batterie so weit entladen werden, dass ein Fahrzeug nicht mehr gestartet werden kann.

Ist der Wechselrichter für empfindliche Geräte geeignet?

Nicht grundsätzlich. Das Gerät erzeugt eine modifizierte Sinuswelle. Empfindliche Verbraucher oder Geräte, die ausdrücklich eine reine Sinusspannung benötigen, dürfen damit nicht betrieben werden.
