Anhängerkabelset | 7-adrig | 7x1mm² | 2x Stecker | 10 Meter

Anhängerkabelset | 7-adrig | 7x1mm² | 2x Stecker | 10 Meter

Artikelnummer: 00791
GTIN: 0685293955567
HAN: TCS-71-10-PP
Kategorie: Kabelsets
Hersteller: Impulse Innovation

29,97 €

29,97 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

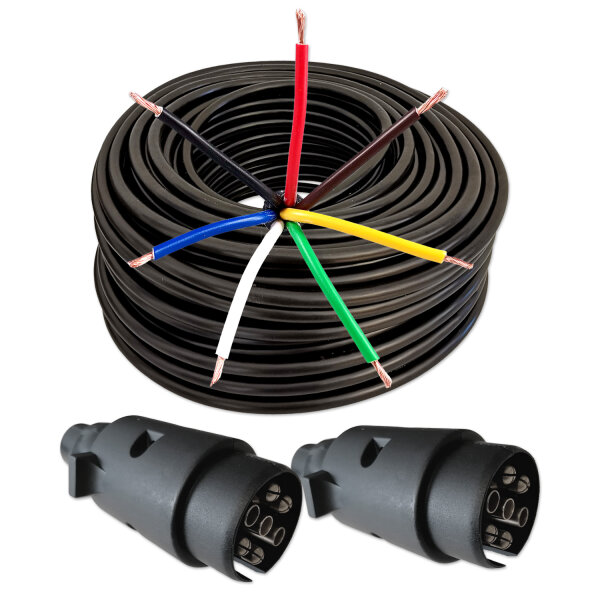

Anhängerkabelset | 7-adrig | 2x Stecker | 7x1mm² | 10 Meter

Typ: Anhängerkabelset, Kabelbaum, KFZ-Anhänger-Verkabelung, 7-polige Anhängerelektrik
Kabeltyp: FLRY-Y
Kabelquerschnitt: 7×1mm²
Nennspannung: 12 V
Adernanzahl: 7
Leiter: Feindrähtige blanke Cu-Litzen gemäß DIN ISO 6722
Kabellänge: 10 m Zuschnitt
Anzahl Kontakte Stecker: 7
Steckermaterial: Kunststoff
Kontaktmaterial Stecker: Messing
Farbe Stecker: Schwarz

Eigenschaften:

DIY-freundliches Anhängerkabelset – Kabel und Stecker sind nicht vormontiert, ideal für individuelle Anpassungen
Flexibler 10m Kabelzuschnitt – perfekt für maßgeschneiderte Installationen an Anhängern und Wohnwagen
7-polige Steckverbindung – passend für Standard KFZ-Anhänger-Elektrik
Langlebige Materialien – Kunststoffstecker mit robusten Messingkontakten für zuverlässige Signalübertragung
FLRY-Y Kabel nach DIN ISO 6722 – reduzierter Außendurchmesser, wärmebeständig und flexibel für den Einsatz im KFZ-Bereich
Universelle Anwendung – kompatibel mit PKW, Wohnwagen, Nutzfahrzeugen und landwirtschaftlichen Maschinen

Anwendungsbereiche:

Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze

Beschreibung:

Mit dem 7-poligen Anhängerkabelset inklusive 10 Meter Kabel und zwei Kunststoffsteckern erhalten Sie eine flexible und DIY-optimierte Lösung für die elektrische Verkabelung von Anhängern, Wohnwagen und Nutzfahrzeugen. Da Kabel und Stecker nicht vormontiert sind, eignet sich das Set hervorragend für maßgeschneiderte Eigenmontagen oder Reparaturen.

Das Kabel ist ein hochwertiges FLRY-Y Kfz-Leitungskabel nach DIN ISO 6722 mit 7 feindrähtigen Kupferadern à 1mm². Durch die reduzierte Wandstärke ist es besonders platzsparend und flexibel, gleichzeitig aber wärme- und vibrationsbeständig. So wird eine zuverlässige Signal- und Stromübertragung im 12V-Bordnetz gewährleistet. Die 7-poligen Stecker aus stabilem Kunststoff sind mit Messingkontakten ausgestattet und sorgen für eine langlebige Verbindung zwischen Zugfahrzeug und Anhänger.

Dank des flexiblen Kabelzuschnitts können Anwender im DIY-Bereich sowie Werkstätten die elektrische Verkabelung individuell anpassen. Ob Nachrüstung, Neubau oder Reparatur – dieses Set bietet die optimale Grundlage für eine sichere Stromversorgung.

Verwendungshinweise:

Kabelenden vorbereiten: Adern gemäß ISO 1724 abisolieren und den Farbcode beachten
Stecker bestücken: Leiter in die Schraubklemmen einführen, Kontaktschrauben festziehen
Individuelle Montage: Positionierung der Stecker frei wählbar – ideal für Nachrüstung, Reparatur oder Verlängerung
Kabelschutz: Leitung so verlegen, dass Zugentlastung, Biegeradius und Scheuerschutz eingehalten werden
Systemtest: Alle Licht- und Bremsfunktionen nach Fertigstellung prüfen
Hinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb

Kontaktbelegung (7-polig, ISO 1724, 12 V):

Pin	Funktion	Kabelfarbe
1	Linker Blinker	Gelb
2	Nebellicht / frei	Blau
3	Masse (Rückleitung)	Weiß
4	Rechter Blinker	Grün
5	Rechts Begrenzungs-/Schlusslicht	Braun
6	Bremse	Rot
7	Links Begrenzungs-/Schlusslicht	Schwarz

Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.

Sicherheits- & Warnhinweise:

Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
Produkt ist nicht für Netzspannung (230 V) geeignet.
Von Kindern fernhalten.
