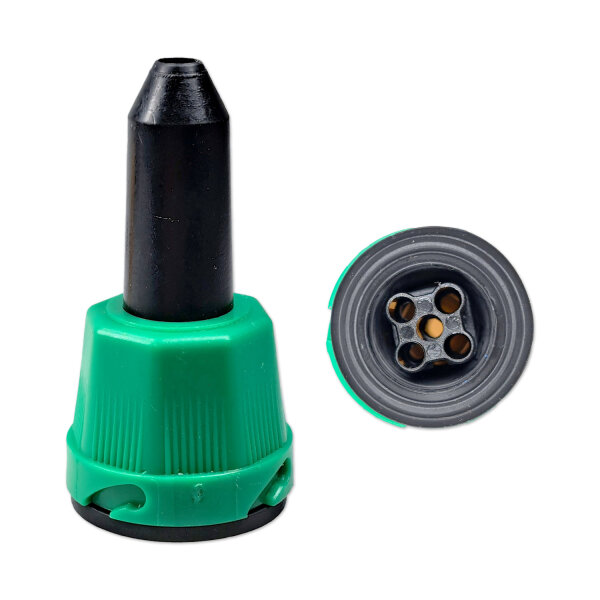

AJ.BA Bajonettverbinder, Quadratisch, Grün, 5-polig, Rechts (DX)
Details:
-
Hersteller: AJ.BA
-
Herstellernummer: FP.40.296
-
Typ: Leuchtenstecker, Rückleuchtenstecker, Lampen-Verbinder, Beleuchtungs-Anschluss, Stecker, Bajonettverbinder, Bajonettstecker
-
Ausführung: Rechts (DX)
-
Maße (LxH): ca. 62x26,5mm
-
Anzahl Kontakte: 5
-
Anschlussform: Quadratisch
-
Material Tülle: Gummi
-
Material Stecker: Polyamid (PA)
-
Material Ring: Polypropylen (PP)
-
Farbe Ring: Grün
-
Kontaktmaterial: Messing (CuZn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Kontakttyp: Gecrimpt
-
Temperaturbereich: -40°C bis +105°C
-
Standards: CE, RoHS konform
Eigenschaften:
- 5-poliger Bajonettstecker, ideal für Rückleuchten- und Beleuchtungssysteme
- Rechtsseitige Ausführung (DX) für spezifische Installationsanforderungen
- Robustes Polyamid (PA) Gehäuse für eine lange Lebensdauer und hohe Beständigkeit
- Grüner Polypropylen-Ring (PP) für schnelle und einfache Identifizierung
- Gecrimpte Kontakte aus verzinntem Messing (CuZn) für optimale Leitfähigkeit und Korrosionsbeständigkeit
- Witterungsbeständige Gummitülle schützt die Kabelverbindungen vor Feuchtigkeit und Staub
- Breiter Temperaturbereich ermöglicht den Einsatz in verschiedensten Umgebungen
Anwendungsbereiche:
- Verwendung in Rückleuchten und Beleuchtungssystemen von Fahrzeugen
- Geeignet für Anhänger- und Fahrzeugverkabelung
- Zuverlässige Verbindung von elektrischen Leitungen bei Außenanwendungen
- Passend für verschiedene AJ.BA Modelle und kompatible Systeme
- Ideal für den Einsatz in rauen Umgebungen dank hoher Beständigkeit
Beschreibung:
Der 5-polige AJ.BA Bajonettverbinder in der quadratischen, grünen Ausführung und rechtsseitiger (DX) Bauweise ist ein hochwertiger Leuchtenstecker, der speziell für Rückleuchten- und Beleuchtungssysteme von Fahrzeugen entwickelt wurde. Der Verbinder zeichnet sich durch eine robuste Bauweise mit einem Polyamid (PA) Gehäuse aus, das eine lange Lebensdauer und hohe Beständigkeit gegen mechanische Belastungen gewährleistet. Ein grüner Polypropylen-Ring (PP) ermöglicht eine schnelle und einfache Identifizierung des Steckers im Installationsbereich.
Die verzinnten Messingkontakte (CuZn) bieten eine ausgezeichnete Leitfähigkeit und sind gleichzeitig korrosionsbeständig, was eine zuverlässige elektrische Verbindung sicherstellt. Die gecrimpten Kontakte gewährleisten eine feste Verbindung ohne Wackelkontakte. Eine witterungsbeständige Gummitülle schützt die Kabelverbindungen effektiv vor Feuchtigkeit, Staub und anderen Umwelteinflüssen, wodurch die Funktionalität auch unter extremen Bedingungen erhalten bleibt.
Der breite Temperaturbereich von -40°C bis +105°C ermöglicht den Einsatz in verschiedensten klimatischen Bedingungen.
Passend für u.A. folgende Modelle:
- AJ.BA FP.40 FP.40.120
- FP.40.130
- FP.40.140
- AJ.BA FP.80 FP.80.120
- FP.80.130
- FP.80.140
- AJ.BA FP.70 FP.70.120
- FP.70.130
- FP.70.140
- AJ.BA RL.80 RL.80.120
- RL.80.130
- RL.80.140
- AJ.BA FP.42 FP.42.120
- FP.42.130
- FP.42.140
- AJ.BA FP.82 FP.82.120
- FP.82.130
- FP.82.140
- AJ.BA FP.72 FP.72.120
- FP.72.130
- FP.72.140
- AJ.BA FP.73 FP.73.120
- FP.73.130
- FP.73.140
- AJ.BA RL.82 RL.82.120
- RL.82.130
- RL.82.140
- AJ.BA RL.83 RL.83.120
- RL.83.130
- RL.83.140
Verwendungshinweise:
- Vor dem Einbau sicherstellen, dass die Kontakte fest gecrimpt und frei von Verschmutzungen sind.
- Stecker korrekt ausrichten, um eine sichere Bajonettverbindung zu gewährleisten.
- Verbindungen regelmäßig auf festen Sitz und Unversehrtheit überprüfen.
- Bei Bedarf auf die kompatiblen AJ.BA Modelle achten, um eine optimale Passform sicherzustellen.
Sicherheits- & Warnhinweise:
-
Achtung! Verwenden Sie den Bajonettverbinder nur in den vorgesehenen Fahrzeug- und Beleuchtungssystemen.
- Vor der Installation sicherstellen, dass die Anschlüsse korrekt und sicher verbunden sind, um elektrische Störungen zu vermeiden.
- Überprüfen Sie regelmäßig die Kontakte auf Verschleiß oder Korrosion, um eine dauerhafte und sichere Verbindung zu gewährleisten.
- Stellen Sie sicher, dass die Gummitülle nicht beschädigt ist, da sie die Kabelverbindungen vor Feuchtigkeit und Staub schützt.
- Der Bajonettverbinder darf nicht unter extremen mechanischen Belastungen verwendet werden.
- Die Verwendung des Produkts außerhalb des angegebenen Temperaturbereichs von -40°C bis +105°C kann die Funktionsweise beeinträchtigen.
- Verwenden Sie ausschließlich passende Kabel und Steckverbindungen, die für diesen Bajonettverbinder geeignet sind.
- Das Produkt ist nicht für den direkten Kontakt mit Wasser oder extrem feuchten Umgebungen vorgesehen, wenn keine zusätzliche Schutzmaßnahme getroffen wird.
Lieferumfang:
- 1x AJ.BA Bajonettverbinder, Quadratisch, Grün, 5-polig, Rechts (DX)
