WEHRLE Blinkgeber, 6-polig, 12V, 8x21W (2+1+1)
Details:
-
Hersteller: WEHRLE
-
Herstellernummer: 54229002B
-
Typ: Blinkgeber, Blinkrelais, Blinker-Relais, Taktgeber
-
Nennspannung: 12V
-
Nennleistung: 8×21W (2+1+1)
-
Kontaktanzahl: 6
-
Anschluss: Flachstecker 6,3mm
-
Besonderheiten: Speziell für Traktoren/Schlepper mit zwei Anhängern
Eigenschaften:
- Speziell für Fahrzeuge mit bis zu zwei Anhängern entwickelt
- Zuverlässiges Taktverhalten für Blinklichter und Kontrollleuchten
- Geeignet für 12V-Blinkkreise mit einer Gesamtleistung von 8×21W
- Kompakte Bauform mit 6 Flachsteckern (6,3mm) für einfache Installation
- Robustes und langlebiges Design für den Einsatz in Nutzfahrzeugen
Anwendungsbereiche:
- Traktoren und Schlepper mit zwei Anhängern
- Landwirtschaftliche Fahrzeuge
- Nutzfahrzeuge im Straßen- und Geländebetrieb
- Kompatibel mit verschiedenen Fahrzeugmarken und Herstellern
Beschreibung:

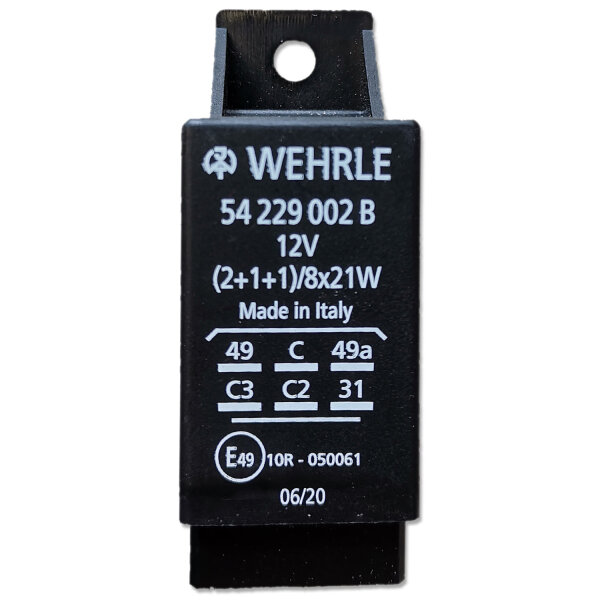

Der WEHRLE Blinkgeber 54229002B ist ein hochzuverlässiges Blinkrelais für 12V-Systeme, das speziell für Traktoren und Schlepper mit bis zu zwei Anhängern entwickelt wurde. Mit einer Nennleistung von 8×21W (2+1+1) sorgt dieser Blinkgeber für eine präzise Steuerung der Blinklichter und der Kontrollleuchten.
Dank der 6-poligen Anschlusskonfiguration ist die Installation besonders einfach, während die robuste Bauweise eine lange Lebensdauer selbst in anspruchsvollen landwirtschaftlichen und gewerblichen Umgebungen gewährleistet.
Kontaktbelegung:
-
Pin 49: Eingangsspannung (+12V)
-
Pin 49a: Ausgang für Blinklichter
-
Pin C: Kontrollleuchte / Warnleuchte
-
Pin C3: Anhänger-Blinkleuchte (Zusatzkontakt 3)
-
Pin C2: Anhänger-Blinkleuchte (Zusatzkontakt 2)
-
Pin 31: Masse (Erdung, -)
Vergleichsnummern:
- BOSCH 0335200160
- CASE 1964535C2
- HELLA 4DN003438-007
- HELLA 4DN003438-011
- HELLA 4DN003438-047
- HELLA 4DN003438-067
- HELLA 4DN003438-127
- JOHN DEERE AL32891
- MASSEY FERGUSON 3141063M2
- MERCEDES BENZ 133700580026
- MERCEDES BENZ 135700580021
- MERCEDES BENZ 33700580052
- SAME 286390030
- WEHRLE 54229001
- WEHRLE 54229002
Verwendungshinweise:
- Nur für den Einsatz in 12V-Blinkanlagen geeignet.
- Installation nur durch geschultes Fachpersonal durchführen lassen.
- Vor der Installation sicherstellen, dass die Stromversorgung abgeschaltet ist.
- Fahrzeugspannungsfreiheit vor Montage sicherstellen.
- Nur in Fahrzeugen mit kompatibler Leistung (8×21W) verwenden.
- Nicht über die angegebene Leistung hinaus belasten.
Sicherheits & Warnhinweise:
- Unsachgemäße Montage kann zu Fehlfunktionen führen.
- Nur in entsprechend ausgelegten Fahrzeugen verwenden.
- Nur mit kompatiblen Blinklichtsystemen nutzen.
- Vor Feuchtigkeit und starker Vibration schützen.
- Installation gemäß den Herstellerangaben durchführen.
Lieferumfang:
- 1x WEHRLE Blinkgeber, 6-polig, 12V, 8x21W (2+1+1)
