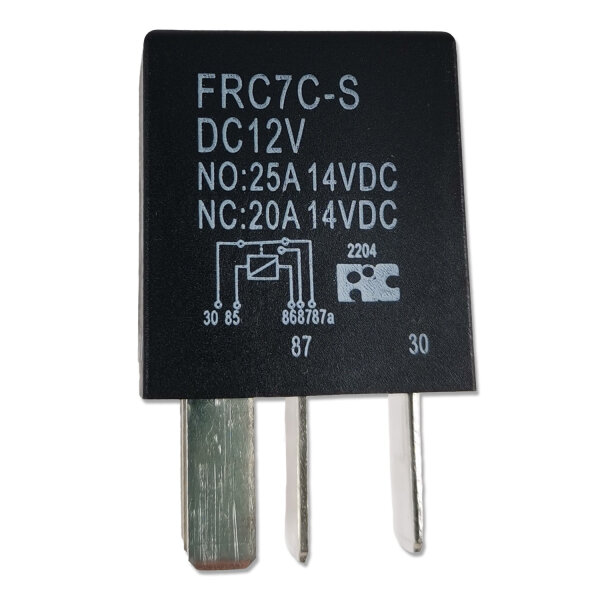

Mikro-Relais | Wechsler (CO) | 5-polig | 12V | 20/25A
-
Typ: Relais, Mikro-Relais, Wechsler-Relais, CO-Relay, Umschaltrelais
-
Relaistyp: Wechsler (CO)
-
Relaisform: Mikro
-
Kontaktkonfiguration: SPDT (Single Pole Double Throw)
-
Nennspannung: 12V
-
Nennstrom: 20A / 25A
-
Anzahl Kontakte: 5
-
Spulenwiderstand: 96Ω
-
Kontaktwiderstand: 50mΩ
-
Leistungsaufnahme der Spule: 1,5W
-
Spulenstrom: 124mA
-
Ansprechzeit: 10ms
-
Freigabezeit: 7ms
-
Mechanische Haltbarkeit: ca. 10.000.000 Schaltzyklen
-
Elektrische Lebensdauer: ca. 100.000 Schaltzyklen
-
Betriebstemperatur: -40°C bis +85°C
-
Abmessungen (LxBxH): ca. 15,5×23×26mm
-
Anschlussart: 3× Flachstecker 4,8mm + 2× Flachstecker 6,3mm
Eigenschaften:
-
Kompakte Bauweise: Das Mikro-Relais ist mit seinen kompakten Maßen (15,5 × 23 × 26 mm) besonders platzsparend und eignet sich ideal für enge Einbauverhältnisse in Fahrzeugen und Steuerungssystemen.
-
Vielseitige Schaltfunktion: Mit der Wechsler-Funktion (CO) ermöglicht das Relais eine flexible Umschaltung zwischen zwei Stromkreisen, was es für zahlreiche Anwendungen geeignet macht.
-
Hohe Schaltleistung: Es bietet eine Schaltleistung von bis zu 25A, sodass es auch für Anwendungen mit höheren Belastungen geeignet ist, insbesondere in Fahrzeugtechnik und industriellen Steuerungen.
-
Schnelle Schaltzeiten: Mit einer Ansprechzeit von nur 10ms und einer Freigabezeit von 7ms ermöglicht das Relais schnelle und präzise Schaltvorgänge.
-
Lange Lebensdauer: Das Relais hat eine mechanische Haltbarkeit von bis zu 10 Millionen Schaltzyklen und eine elektrische Lebensdauer von ca. 100.000 Zyklen, was eine lange und zuverlässige Nutzung garantiert.
-
Weitreichender Betriebstemperaturbereich: Mit einem Temperaturbereich von -40°C bis +85°C ist das Relais für den Einsatz in extremen Umgebungen geeignet.
-
Einfache Installation: Das Relais lässt sich problemlos über die mitgelieferten Flachstecker (4,8mm und 6,3mm) in bestehende Schaltungen integrieren.
Anwendungsbereiche:
-
KFZ- und Fahrzeugtechnik: Ideal für den Einsatz in Fahrzeugen zur Steuerung von elektrischen Komponenten, wie z. B. Beleuchtung, Steuerungsanlagen und weiteren Fahrzeugfunktionen.
-
Industrielle Steuerungen: Für den Einsatz in industriellen Steuerungs- und Automatisierungssystemen, bei denen schnelle und zuverlässige Schaltvorgänge erforderlich sind.
-
Elektronische Sicherheitsschaltungen: Einsatz in Sicherheitssystemen zur Steuerung von Alarmanlagen und anderen sicherheitsrelevanten Komponenten, bei denen eine präzise Umschaltung notwendig ist.
-
Automatische Steuerungssysteme: Das Relais eignet sich hervorragend für den Einsatz in automatisierten Systemen, bei denen eine schnelle Umschaltung zwischen verschiedenen Stromkreisen erforderlich ist.
-
Schalt- und Steuerungsanwendungen: In verschiedenen elektronischen Geräten und Schaltkreisen, die eine zuverlässige Steuerung und hohe Schaltleistung erfordern.
Beschreibung:
Dieses 5-polige Mikro-Relais mit Wechsler-Kontakt (CO) ist für zuverlässige Schaltvorgänge in 12V-Gleichstromanwendungen konzipiert. Durch die SPDT-Kontaktkonfiguration (Single Pole Double Throw) ermöglicht es eine flexible Umschaltung zwischen zwei Stromkreisen.
Mit einer Schaltleistung von bis zu 25A eignet sich das Relais für unterschiedlichste Anwendungen in der KFZ-Technik, Industrie und Steuerungstechnik. Es zeichnet sich durch eine lange Lebensdauer von bis zu 10 Millionen mechanischen Schaltzyklen und eine elektrische Haltbarkeit von ca. 100.000 Schaltvorgängen aus.
Dank seiner kompakten Bauform (15,5×23×26mm) und der praktischen Flachsteck-Anschlüsse (3× 4,8mm, 2× 6,3mm) lässt es sich einfach in bestehende Schaltungen integrieren. Die geringe Leistungsaufnahme von 1,5W und die schnelle Schaltzeit von nur 10ms sorgen für eine hohe Effizienz und Reaktionsgeschwindigkeit.
Kontaktbelegung:
-
Pin 30: Gemeinsamer Eingang (COM)
-
Pin 87: Normal offener Kontakt (NO) – Schließt, wenn das Relais aktiviert wird
-
Pin 87a: Normal geschlossener Kontakt (NC) – Öffnet, wenn das Relais aktiviert wird
-
Pin 85: Spulenanschluss (-)
-
Pin 86: Spulenanschluss (+)
Verwendungshinweise:
- Nicht für Wechselstromanwendungen geeignet – ausschließlich für 12V DC
- Vor der Installation die Stromzufuhr abschalten
- Flachstecker sicher und fest verbinden
- Maximale Schaltleistung von 25A nicht überschreiten
- Innerhalb des angegebenen Temperaturbereichs betreiben
Sicherheits- & Warnhinweise:
- Installation nur durch Fachpersonal durchführen lassen
- Vor Feuchtigkeit und mechanischer Belastung schützen
- Bei sichtbaren Schäden nicht weiterverwenden
- Nicht für Hochspannungsanwendungen geeignet
- Von Kindern fernhalten – Kleinteile können verschluckt werden
Lieferumfang:
- 1x Mikro-Relais Wechsler (CO) 12V 20/25A
