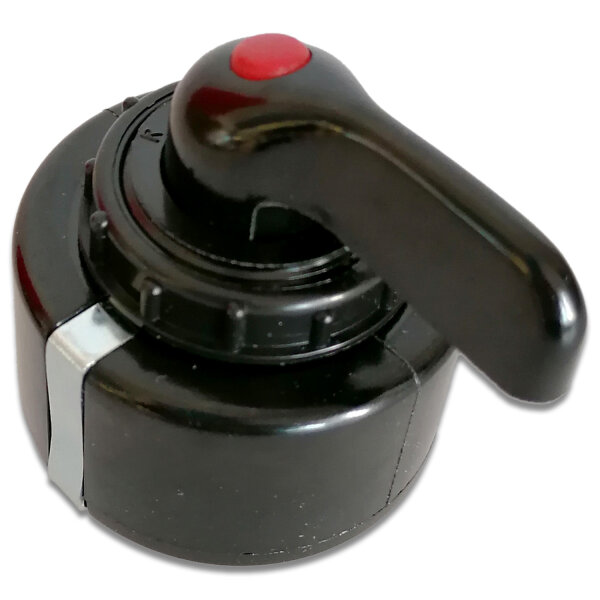

Blinkschalter 3 Positionen 7-polig

Artikelnummer: 00803
GTIN: 5705541186095
HAN: 180007
Kategorie: Blinkgeber
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Momentan nicht verfügbar

Blinkschalter 3 Positionen 7-polig

Details:

Typ: Schalter, Blinkschalter, KFZ-Blinkschalter, 3-Positionen-Schalter
Nennspannung: 12V, 24V
Nennstrom: 6A (bei 12V)
Kontakte: 7× M3
Schaltstellungen: EIN - AUS - EIN (R-0-L)
Mit Kontrollleuchten-Anschluss: Ja
Leuchtmittel: BA7s
Gesamthöhe: ca. 62mm
Einbaudurchmesser: ca. 26mm
Gehäuse-Ø: ca. 47mm
Einbautiefe: ca. 36mm
Hinweis: Passt nicht für Zweikreisblinkanlagen!

OE-Nummern (Vergleichsnummern):

ATLAS COPCO: 5350231460
DEMAG: 640997
Hella: 6BB 001.540-001
JUNGHEINRICH: 440042148
KOMATSU: 292 4325 M91
LINDE: 000 973 26 05
O & K: 14927 & 2973838
FAUN: 2924325M91
FENDT: F225901100010
HOLDER: 1551800108
JOHN DEERE: AL20978, Z22806
KÖGEL: 77776
LIEBHERR: 6 060 000
STILL: 0502662, 502662
NATO: 5930-12-172-4552, 2020029/1
HERTH+BUSS ELPARTS: 70475038

Eigenschaften:

3-stufiger Blinkschalter für Rechts- und Linksblinken
Mit Kontrollleuchten-Anschluss
Kompakte Bauweise mit nur 26mm Einbaudurchmesser
Geeignet für 12V- und 24V-Systeme
Hohe Kompatibilität mit verschiedenen Fahrzeug- und Maschinenherstellern

Anwendungsbereiche:

Fahrzeuge und Maschinen mit 12V oder 24V Bordnetz
Nutzfahrzeuge, Baumaschinen und landwirtschaftliche Maschinen
Gabelstapler, Traktoren, Industrie- und Kommunalfahrzeuge
Nachrüstung oder Ersatz bestehender Blinkschalter

Beschreibung:

Der 3-Positionen-Blinkschalter eignet sich ideal für den Einsatz in Nutzfahrzeugen, Baumaschinen und industriellen Anwendungen. Mit seinen drei Schaltstellungen (EIN - AUS - EIN / R-0-L) ermöglicht er eine zuverlässige Steuerung der Blinker. Dank der kompakten Bauweise und dem Einbaudurchmesser von ca. 26mm lässt er sich einfach in bestehende Schalteraufnahmen integrieren. Der Schalter ist für 12V- und 24V-Systeme ausgelegt und bietet einen Anschluss für Kontrollleuchten. Bitte beachten Sie, dass dieser Blinkschalter nicht für Zweikreisblinkanlagen geeignet ist.

Verwendungshinweise:

Vor der Installation sicherstellen, dass die Spannung und Anschlussart mit dem Fahrzeug oder der Maschine übereinstimmen.
Den Schalter in die vorgesehene Einbauöffnung einsetzen und mit geeigneten Befestigungsmaterialien fixieren.
Die Kontakte gemäß Schaltplan anschließen und die Funktion testen.

Sicherheits & Warnhinweise:

Nur für den vorgesehenen Einsatzzweck verwenden.
Montage und Anschluss sollten von einer qualifizierten Fachkraft durchgeführt werden.
Vor der Installation die Stromzufuhr unterbrechen, um Kurzschlüsse oder elektrische Schäden zu vermeiden.
Der Schalter darf nicht überlastet oder außerhalb der angegebenen Spannungs- und Stromwerte betrieben werden.
Entsorgung gemäß den örtlichen Vorschriften für Elektronik- und Kunststoffprodukte.
