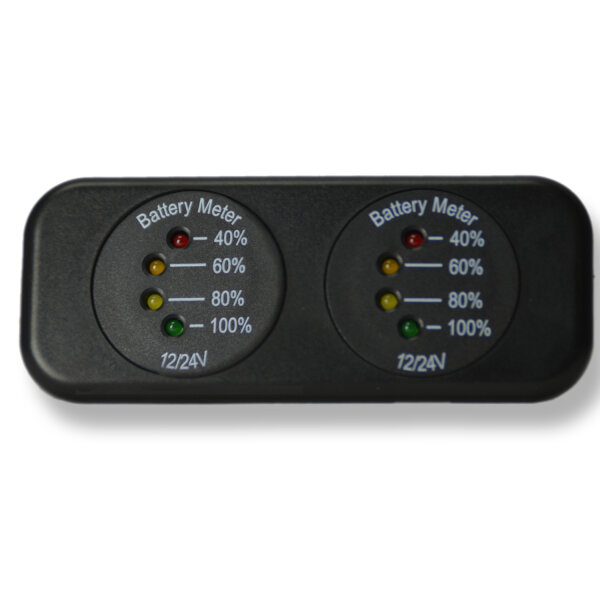

Doppelarmatur | 2× Voltmeter 4-LED Analog | 7–33 V | Ø29mm | Einbaurahmen 108×44mm
-
Typ: Doppel-Voltmeter Set, Analoges Voltmeter, Batteriespannungsanzeige, Bordspannungsanzeige, Spannungsmonitor, 12V/24V Anzeige, Ladezustandsanzeige
-
Messbereich je Voltmeter: 7–33 V DC
-
Anzeige: 4-stufige LED-Anzeige (Rot, Orange, Gelb, Grün)
-
Montagedurchmesser: 2× Ø29 mm
-
Einbaurahmen: 108×44×6 mm, 6× Befestigungsbohrung Ø4,2 mm
-
Material Voltmeter: Nylon mit Glasfaser
-
Material Rahmen: Flammhemmendes Polyamid (PA), UL94-HB
-
Schutzfunktionen: Verpolungsschutz, Überspannungsschutz bis 35 V / 400 W
-
Temperaturbereich: –20 °C bis +60 °C
-
Anschluss: Flachstecker 6,3 mm
-
Farbe: Schwarz
-
Montageart: Schraubbefestigung (inkl. 6× Schrauben 4×14 mm)
Eigenschaften:
-
2× analoge LED-Voltmeter zur gleichzeitigen Anzeige zweier Batterien
-
Farbige Ladeanzeige mit 4 LED-Stufen (Rot bis Grün)
-
Ideal für 12V- und 24V-Systeme – z. B. Starter- und Bordbatterie
-
Rahmen mit Blende für saubere Einbaulösung und verdeckte Schrauben
- Hitzebeständig, robust & vibrationsfest
-
Verpolungs- & Überspannungsschutz integriert
Anwendungsbereiche:
-
Fahrzeuge – Wohnmobil, LKW, Traktor, Transporter
-
Boot & Yacht – Bordstrom- und Starterbatterie separat im Blick
-
Solar- & Energiespeichersysteme – Ladezustandskontrolle
-
Werkstatt & Schalttafeln – kompakte Spannungsdiagnose
Beschreibung:
Diese Doppelarmatur mit zwei analogen 4-LED-Voltmeter-Modulen bietet eine dauerhafte, klar erkennbare Spannungsanzeige für zwei unabhängige DC-Kreise. Jedes Modul zeigt den Ladezustand mittels farbiger LED-Stufen direkt an – ohne Ziffern, intuitiv und schnell erfassbar.
Die Anzeige reicht von Rot (entladen) bis Grün (vollgeladen). Der mitgelieferte Einbaurahmen 108×44mm ermöglicht einen stabilen Einbau mit Blende zur Schraubenabdeckung. Die Komponenten sind hitzebeständig, robust und mit Schutzfunktionen ausgestattet.
Perfekt geeignet für Fahrzeuge, PV-Systeme, Boote und Offgrid-Anlagen, bei denen zwei Batteriesysteme überwacht werden sollen.
Spannungsbereiche der LED-Farben:
| Spannungsbereich (12V) |
Spannungsbereich (24V) |
LED-Farbe |
| 11,2V – 11,9V |
22,5V – 23,7V |
Rot |
| 11,7V – 12,4V |
23,5V – 24,7V |
Orange |
| 12,2V – 12,8V |
24,5V – 25,5V |
Gelb |
| 12,6V – 15,9V |
25,3V – 32,1V |
Grün |
Verwendungshinweise:
- Nur für DC-Spannung 12/24 V geeignet
- Spannungsquelle vor Montage trennen
-
Flachstecker 6,3 mm für schnellen Anschluss
-
LED-Anzeige aktiviert sich automatisch bei Stromzufuhr
Sicherheits- & Warnhinweise:
-
Nur in geschützter Umgebung verwenden – nicht wasserdicht
-
Nicht an Netzstrom anschließen – nur für 12–33 V DC
- Gerät bei sichtbaren Schäden nicht betreiben
Lieferumfang:
- 2× LED-Voltmeter (analog, 4-stufig)
- 1× Einbaurahmen 108×44 mm mit Blende
- 6× Schrauben 4×14 mm
