Doppelarmatur | LED-Voltmeter & ISO-4165 Steckdose | 12–24 V | Aufbaugehäuse
-
Typ: Voltmeter, Batteriemonitor, ISO-4165 Steckdose
-
Eingangsspannung: 12–24 V DC
-
Anzeige: LED-Batteriestatusanzeige
-
Steckdosentyp: ISO-4165 (Normsteckdose)
-
Innendurchmesser Steckdose: Ø12 mm
-
Montagedurchmesser Voltmeter: Ø29 mm
-
Montageart: Aufbaugehäuse (schräg, frontgerichtet)
-
Gehäusematerial: ABS-Kunststoff, schwarz
-
Abdeckkappe: Seitlich klappbar, rastend, Schutz vor Staub & Schmutz
-
Temperaturbereich: –20 °C bis +50 °C
-
Anschlussart: Flachstecker 6,3 mm (Quick-Terminals)
Eigenschaften:
-
Kompaktes Voltmeter zur Überwachung von 12/24 V-Batterien
-
Farbige LED-Anzeige mit fester Prozentbeschriftung: 40–100 %
-
Fest integrierte Statusanzeige – Rot, Orange, Gelb, Grün je nach Ladezustand
-
Neigungswinkel des Gehäuses – für gute Sichtbarkeit von vorne und oben
-
Normsteckdose Ø12 mm – kompatibel mit ISO-4165 / DIN / Hella
-
Seitliche Schutzkappe – rastend und klappbar, schützt vor Schmutz und Feuchtigkeit
-
Flachsteckanschluss 6,3 mm – schnelle und sichere Verkabelung
Anwendungsbereiche:
-
Fahrzeuge – PKW, Wohnmobil, Transporter, Traktor, Offroad
-
Boote & Marine – Batteriemonitoring & Bordstromversorgung
-
Solar- & Akkusysteme – einfache Statuskontrolle von DC-Batterien
-
DIY- und Werkstattprojekte – Steuerboxen, Ladepanele, Nachrüstungen
Beschreibung:

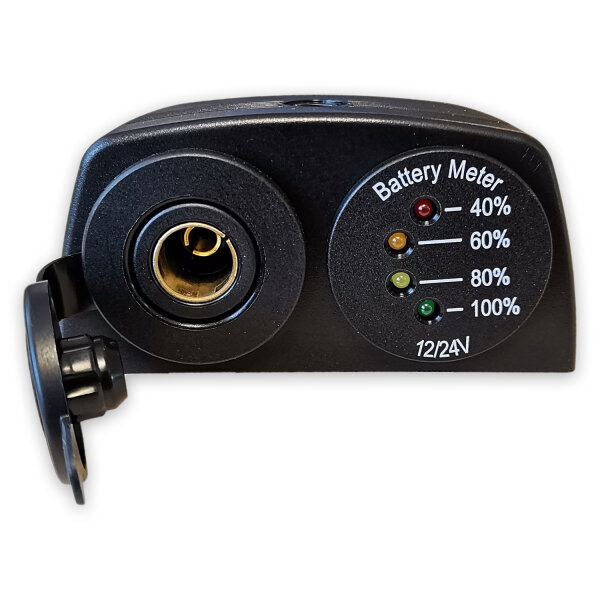

Die Doppelarmatur mit LED-Voltmeter und ISO-4165 Steckdose vereint einfache Installation mit klarer Anzeige. Die LED-Skala ist fest aufgedruckt und zeigt den Ladezustand mittels vier farbiger LEDs direkt und dauerhaft an.
Durch das neigungsoptimierte Aufbaugehäuse ist die Anzeige auch bei flacher Montage gut ablesbar. Die ISO-4165 Steckdose eignet sich für gängige Bordstecker (DIN/Hella) und ist mit einer seitlich klappbaren, rastenden Schutzkappe ausgestattet. Ideal für Anwendungen in Fahrzeugen, Booten, Werkstatt und Solartechnik.
Batteriestatus-Anzeige:
| Ladezustand |
| 40 % |
| 60 % |
| 80 % |
| 100 % |
Verwendungshinweise:
- Nur für 12/24 V DC-Systeme geeignet
- Vor Montage Spannungsquelle trennen
-
LEDs schalten sich automatisch ein – keine Bedienung erforderlich
-
Flachstecker (6,3 mm) verwenden – isoliert montieren
-
Stromlast der Steckdose beachten (lt. Fahrzeug-/Systemvorgabe)
Sicherheits- & Warnhinweise:
-
Nicht für Netzstrom geeignet – ausschließlich DC 12–24 V
-
Feuchtigkeitsgeschützter Einsatz empfohlen – nicht untertauchen
- Bei sichtbaren Schäden nicht in Betrieb nehmen
- Installation nur durch Fachpersonal oder erfahrene Anwender
Lieferumfang:
- 1× LED-Voltmeter mit ISO-4165 Steckdose (vormontiert im Aufbaugehäuse)
- 2× Schrauben (3 × 16 mm)
