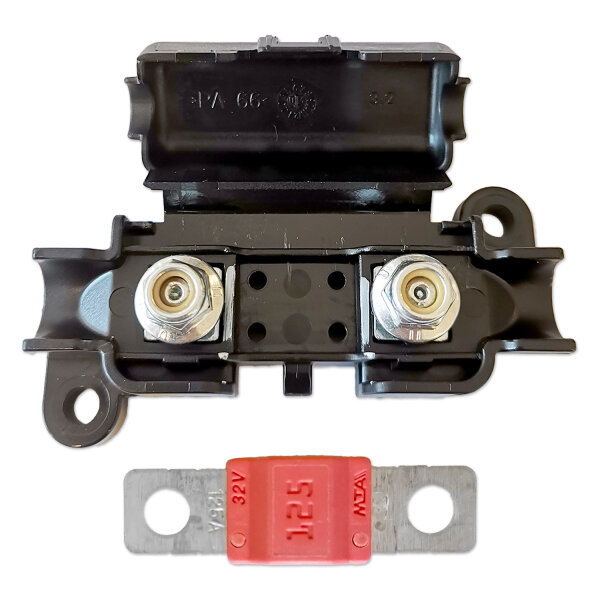

MTA MidiVAL® Sicherungshalter Standard inkl. Sicherung 125A
Sicherungshalter
-
Hersteller: MTA
-
Herstellernummer: 0100360 / 0300360
-
Typ: Sicherungshalter
-
Passend für: MidiVAL®, Mini-ANL, ANS, BF1, Streifensicherung, Blattsicherung
-
Sicherungsgröße: 40mm
-
Bolzenabstand: 30mm
-
Nennspannung: 32V
-
Nennstrom: 125A
-
Maße (LxBxH): ca. 70x36x22mm
-
Gehäusefarbe: Schwarz
-
Gehäusematerial: Polyamid (PA66)
-
Kontaktmaterial: Stahl
-
Kontaktbeschichtung: verzinnt (Sn)
-
Anschluss: 2x Schraube M5
-
Kabelquerschnitt: max. 16mm²
-
Entflammbarkeitsklasse: UL94V-2
-
Schutzart: IP40
-
Temperaturbereich: -40°C bis +125°C
-
Befestigung: geschraubt (4,8mm)
Sicherung
-
Hersteller: MTA
-
Herstellernummer: 0602125 / 0702125
-
Typ: Sicherung / Hochstrom Sicherung / Streifensicherung
-
Sicherungstyp: MidiVAL®
-
Ersatz für: MIDI, Mini-ANL, ANS, BF1, Streifen- & Blattsicherung
-
Maße (LxBxH): ca. 40x12x8mm
-
Bohrlochabstand: ca. 30mm
-
Nennspannung: 32V
-
Nennstrom: 125A
-
Spannungsabfall: 62.0mV
-
Farbe: Rosa
-
i²t *: 48601
-
Ausschaltvermögen: 2000A
-
Spannungsart: Gleichstrom (DC)
-
Kontaktmaterial: Zink (Zn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Gehäusematerial: Polyamid (PA66-GF25)
-
Anschluss: 2x Bohrung M5
-
Temperaturbereich: -40° bis +125°
-
Norm: ISO 8820-5 / DIN 72581
-
Auslösecharakteristik: träge
Eigenschaften:
- Hohe Zuverlässigkeit und Langlebigkeit
- Einfache Installation dank standardisierter Maße und Anschlussmöglichkeiten
- Hervorragende elektrische und mechanische Eigenschaften
- Optimale Schutzfunktion für Hochstromanwendungen
- Hochwertiges Polyamid-Gehäuse für hohe Temperaturbeständigkeit
- Verzinntes Kontaktmaterial für verbesserte Leitfähigkeit und Korrosionsschutz
Anwendungsbereiche:
- KFZ
- Camper
- Industrie
- Solar
- Boote
- Zweitbatterien
- Car-Hifi
- etc.
Der MTA MidiVAL® Sicherungshalter Standard und die MTA MidiVAL® Sicherung bilden zusammen ein hochwertiges Set zum Schutz von Hochstromanwendungen.
Der Sicherungshalter ist vielseitig und robust, speziell für den Einsatz in anspruchsvollen Umgebungen entwickelt, und bietet eine sichere und zuverlässige Lösung für den Schutz von elektrischen Systemen.
Dank seines kompakten Designs und der einfachen Schraubbefestigung lässt sich der Sicherungshalter leicht installieren.
Das Gehäuse aus Polyamid (PA66) und die verzinnten Stahlkontakte gewährleisten eine hohe Temperaturbeständigkeit und optimalen Korrosionsschutz, wodurch die Langlebigkeit und Zuverlässigkeit des Produkts sichergestellt werden.
Die MTA MidiVAL® Sicherung ergänzt den Sicherungshalter perfekt und bietet eine zuverlässige und langlebige Lösung, die speziell für den Einsatz in anspruchsvollen Umgebungen entwickelt wurde.
Sie ist einfach zu installieren und passt dank ihrer standardisierten Maße in eine Vielzahl von Anwendungen, von KFZ-Elektronik über Marineanwendungen bis hin zu industriellen und erneuerbaren Energieprojekten.
Mit einer Nennspannung von 32V und einem Nennstrom von 125A sorgt sie für optimalen Schutz Ihrer elektrischen Systeme.
* i²t: Der i²t-Wert ist ein Maß für die Energie, die während eines Kurzschlusses durch die Sicherung fließt, bevor sie auslöst. Er wird berechnet, indem das Quadrat des Stroms (i²) über die Zeit (t) integriert wird. Ein höherer i²t-Wert bedeutet, dass die Sicherung mehr Energie absorbieren kann, bevor sie auslöst, was ihre Widerstandsfähigkeit gegenüber kurzzeitigen Stromspitzen erhöht.
Betriebszeitgrenzen **
| % Nennstrom |
min. Sekunden |
max. Sekunden |
| 100% (125A) |
360000s |
- |
| 110% (137.5A) |
14400s |
- |
| 135% (168.75A) |
90s |
3600s |
| 150% (187.5A) |
3s |
100s |
| 200% (250A) |
0.3s |
3s |
| 300% (375A) |
0.1s |
1s |
| 500% (625A) |
0.1s |
1s |
** Betriebszeitgrenzen: Diese Tabelle zeigt die minimalen und maximalen Zeiten, die eine Sicherung benötigt, um bei verschiedenen Überlastströmen auszulösen. Die Werte werden als Prozentsatz des Nennstroms (% Nennstrom) angegeben. Beispielsweise bedeutet ein Wert von 100% Nennstrom, dass die Sicherung bei ihrem Nennstrom arbeitet, während 200% Nennstrom anzeigt, dass der doppelte Nennstrom durch die Sicherung fließt. Die Zeiten sind in Sekunden angegeben und zeigen, wie lange es dauert, bis die Sicherung bei den jeweiligen Strömen auslöst.
Lieferumfang:
- 1x MTA MidiVAL® Sicherungshalter Standard
- 1x MTA MidiVAL® Sicherung 125A
