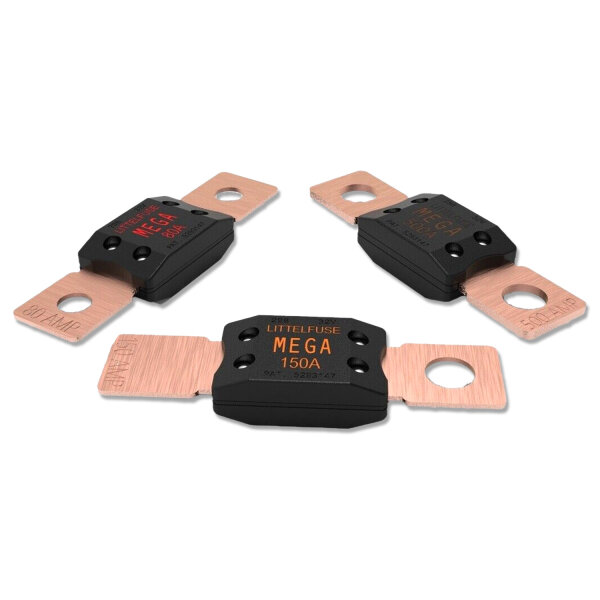

Sicherung Littelfuse MEGA | M8 | 32V | Auswahl: 40-500A
-
Hersteller: Littelfuse
-
Typ: Sicherung, Hochstromsicherung, Fahrzeugsicherung, Stromschutzsicherung, Batteriesicherung, Schmelzsicherung
-
Sicherungstyp: MEGA
-
Passend für: MEGA, MegaVAL®, BF2
-
Sicherungswert: 40A - 500A (Auswahl)
-
Nennspannung: 32V DC
-
Auslöse-Charakteristik: ISO 8820-5
-
Gehäusematerial: Polyphthalamid (PPA-GF33HS)
-
Kontaktmaterial: Kupfer (Cu)
-
Kontaktbeschichtung: Silber (Ag) bei 40A, 60A, 80A
-
Unterbrechungsleistung: 2000A @ 32V DC
-
Abmessungen (LxBxH): ca. 68,58×19,05×10,7 mm
-
Lochabstand: ca. 50,8 mm
-
Bohrung: M8
-
Temperaturbereich: -40°C bis +125°C
-
Entflammbarkeitsklasse: UL94-HB
-
Montagedrehmoment: 12-18 Nm
Eigenschaften:
- Effizienter Überstromschutz für anspruchsvolle Hochstromanwendungen
- Robuste Bauweise mit hitzebeständigem PPA-Gehäuse (PPA-GF33HS)
- Hohe Zuverlässigkeit durch ISO 8820-5 Standard
- Kompatibel mit MEGA-, MegaVAL®- und BF2-Halterungen
- Hervorragende Leitfähigkeit durch Kupferkontakte, teils versilbert
- Großer Betriebstemperaturbereich für vielseitigen Einsatz
Anwendungsbereiche:
- KFZ- und Nutzfahrzeugelektrik
- Marine- und Bootsanwendungen
- Industrielle Hochstromverteilungen
- Batteriemanagement- und Speichersysteme
- Schutz von leistungsstarken Verbrauchern (z. B. Inverter, Seilwinden)
Beschreibung:
Die Littelfuse MEGA Sicherung M8 ist eine leistungsstarke Hochstromsicherung mit M8-Bohrungen, die in verschiedenen Ausführungen von 40A bis 500A erhältlich ist. Sie wurde speziell entwickelt, um Gleichstromsysteme bis 32V DC effektiv vor Überlastung und Kurzschluss zu schützen – sei es im Fahrzeugbereich, in der Industrie oder im maritimen Einsatz.
Dank ihrer robusten Konstruktion mit einem gehäuse aus hitzebeständigem Polyphthalamid (PPA-GF33HS) und hochwertigen Kupferkontakten (bei niedrigen Strömen zusätzlich versilbert), bietet die MEGA-Sicherung eine hohe thermische und mechanische Beständigkeit. Mit einer beeindruckenden Unterbrechungsleistung von 2000A bei 32V DC bietet sie maximale Sicherheit in kritischen Anwendungen.
Die MEGA-Sicherung ist kompatibel mit gängigen Sicherungshaltern wie MEGA, MegaVAL® und BF2 und entspricht der internationalen Norm ISO 8820-5. Damit ist sie sowohl für professionelle Anwender als auch für qualitätsbewusste Endverbraucher eine ideale Lösung zum Schutz hochstromführender Komponenten.
Verfügbare Varianten:
| Herstellernummer |
Sicherungswert
(A) |
Spannungsabfall
(mV) |
Kaltwiderstand
(mΩ) |
I²t-Wert
(A²s) |
Mindestens empfohlener Kabelquerschnitt
(mm²) |
| 0298040.ZXB |
40 A |
132 mV |
2,51 mΩ |
8.700 A²s |
4 mm² |
| 0298060.ZXB |
60 A |
119 mV |
1,50 mΩ |
21.000 A²s |
6 mm² |
| 0298080.ZXB |
80 A |
87 mV |
0,72 mΩ |
21.500 A²s |
10 mm² |
| 0298100.ZXEH |
100 A |
87 mV |
0,56 mΩ |
31.100 A²s |
16 mm² |
| 0298125.ZXEH |
125 A |
80 mV |
0,42 mΩ |
57.800 A²s |
16 mm² |
| 0298150.ZXEH |
150 A |
92 mV |
0,35 mΩ |
100.000 A²s |
25 mm² |
| 0298200.ZXEH |
200 A |
83 mV |
0,26 mΩ |
204.000 A²s |
35 mm² |
| 0298250.ZXEH |
250 A |
82 mV |
0,20 mΩ |
389.000 A²s |
50 mm² |
| 0298300.ZXH |
300 A |
74 mV |
0,17 mΩ |
315.000 A²s |
70 mm² |
| 0298450.ZXH |
450 A |
60 mV |
0,11 mΩ |
1.050.000 A²s |
70 mm² |
| 0298500.ZXH |
500 A |
58 mV |
0,09 mΩ |
2.050.000 A²s |
70 mm² |
Sicherheits- & Warnhinweise:
-
Achtung! Nur für den vorgesehenen Einsatz in Niederspannungs-Hochstromsystemen (max. 32V DC) verwenden.
- Die Montage sollte nur durch geschultes Fachpersonal oder qualifizierte Personen erfolgen.
- Beim Einbau ist darauf zu achten, dass das empfohlene Montagedrehmoment (12-18Nm) eingehalten wird.
- Nur mit passenden Sicherungshaltern verwenden, um eine sichere Befestigung zu gewährleisten.
- Vor der Installation sicherstellen, dass das elektrische System spannungsfrei ist.
- Regelmäßige Überprüfung auf feste Kontakte und Korrosion wird empfohlen.
Lieferumfang:
- 1x Littelfuse MEGA Sicherung M8 (je nach Auswahl)
