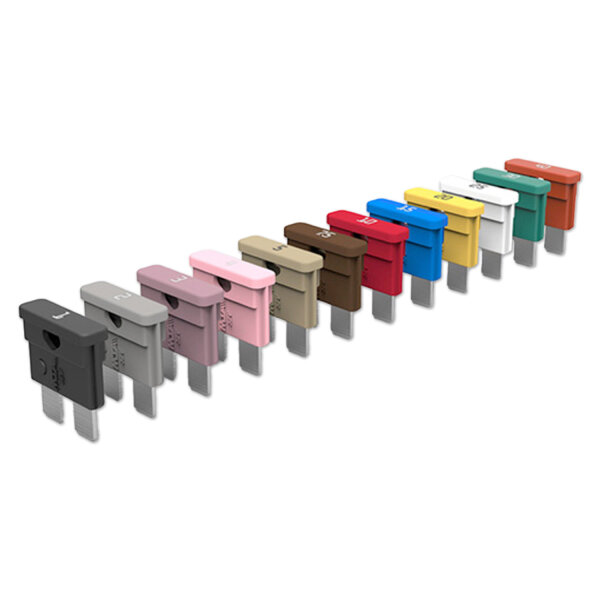

MTA UniVAL® Sicherung, 32V, 1-40A (Auswahl)
-
Hersteller: MTA
-
Typ: Hochstromsicherung, Schmelzsicherung, Flachstecksicherung, KFZ-Sicherung
-
Sicherungstyp: UniVAL®
-
Passend für: ATO, ATC, Standard KFZ Flachstecksicherung
-
Abmessungen (LxBxH): ca. 19x6x18,6mm
-
Nennspannung: 32V
-
Nennstrom: 1A, 2A, 3A, 4A, 5A, 7,5A, 10A, 15A, 20A, 25A, 30A, 40A (Auswahl)
-
Kontaktmaterial: Zinklegierung
-
Kontaktbeschichtung: verzinnt
-
Gehäusematerial: Polyamid (PA66-GF30)
-
Anschluss: 2x Flachstecker 6,3mm
-
Temperaturbereich: -40°C bis +125°C
-
Norm: ISO 8820-3
-
Auslösecharakteristik: träge
Eigenschaften:
- Hohe Zuverlässigkeit und Langlebigkeit
- Einfache Installation dank standardisierter Maße und Anschlussmöglichkeiten
- Hervorragende elektrische und mechanische Eigenschaften
- Optimale Schutzfunktion
- Hochwertiges Polyamid-Gehäuse für hohe Temperaturbeständigkeit
- Verzinntes Kontaktmaterial für verbesserte Leitfähigkeit und Korrosionsschutz
Anwendungsbereiche:
- KFZ
- Camper
- Nutzfahrzeuge
- Industrie
- Marine
- Erneuerbare Energien
Beschreibung:
Die MTA UniVAL® Sicherung ist eine zuverlässige und langlebige Lösung für den Schutz Ihrer elektrischen Systeme.
Speziell für anspruchsvolle Umgebungen entwickelt, bietet sie optimalen Schutz und hohe Zuverlässigkeit.
Dank standardisierter Abmessungen und einfacher Installation passt sie in zahlreiche Anwendungen, wie beispielsweise Fahrzeuge, Industrie oder erneuerbare Energien.
Mit einer Nennspannung von 32V und einem Nennstrombereich von 1A bis 40A ist die UniVAL® Sicherung ideal geeignet, um präzisen Schutz vor Überlast und Kurzschluss zu gewährleisten.
Das hochwertige Polyamid-Gehäuse sorgt für ausgezeichnete Temperaturbeständigkeit, während die verzinnten Zinkkontakte eine optimale Leitfähigkeit und Korrosionsschutz bieten.
Die Sicherung entspricht der ISO 8820-3 Norm und überzeugt durch eine träge Auslösecharakteristik, die sie ideal für Anwendungen mit kurzzeitigen Stromspitzen macht.
Sicherungstabelle
| Sicherungswert |
Farbe |
Herstellernummer |
Spannungsabfall |
i²t * |
| 1A |
Schwarz |
0600380 / 0700380 |
105mV |
88 |
| 2A |
Grau |
0600390 / 0700390 |
142mV |
157 |
| 3A |
Violett |
0600400 / 0700400 |
135mV |
200 |
| 4A |
Pink |
0600401 / 0700401 |
126mV |
205 |
| 5A |
Hellbraun |
0600410 / 0700410 |
119mV |
218 |
| 7,5A |
Braun |
0600420 / 0700420 |
139mV |
304 |
| 10A |
Rot |
0600430 / 0700430 |
112mV |
320 |
| 15A |
Blau |
0600440 / 0700440 |
104mV |
480 |
| 20A |
Gelb |
0600450 / 0700450 |
117mV |
720 |
| 25A |
Natur |
0600460 / 0700460 |
104mV |
1155 |
| 30A |
Grün |
0600470 / 0700470 |
88mV |
1350 |
| 40A |
Orange |
0600375 / 0700375 |
110mV |
2200 |
* i²t: Der i²t-Wert ist ein Maß für die Energie, die während eines Kurzschlusses durch die Sicherung fließt, bevor sie auslöst. Er wird berechnet, indem das Quadrat des Stroms (i²) über die Zeit (t) integriert wird. Ein höherer i²t-Wert bedeutet, dass die Sicherung mehr Energie absorbieren kann, bevor sie auslöst, was ihre Widerstandsfähigkeit gegenüber kurzzeitigen Stromspitzen erhöht.
Betriebszeitgrenzen:
*+
| Nennstrom % |
Min. Sekunden |
Max. Sekunden |
| 110% |
360000s |
∞ |
| 135% |
0.75s |
600s |
| 160% |
0.25s |
50s |
| 200% |
0.15s |
5s |
| 350% |
0.04s |
0.5s |
| 600% |
0.02s |
0.1s |
** Betriebszeitgrenzen: Diese Tabelle zeigt die minimalen und maximalen Zeiten, die eine Sicherung benötigt, um bei verschiedenen Überlastströmen auszulösen. Die Werte werden als Prozentsatz des Nennstroms (% Nennstrom) angegeben. Beispielsweise bedeutet ein Wert von 100% Nennstrom, dass die Sicherung bei ihrem Nennstrom arbeitet, während 200% Nennstrom anzeigt, dass der doppelte Nennstrom durch die Sicherung fließt. Die Zeiten sind in Sekunden angegeben und zeigen, wie lange es dauert, bis die Sicherung bei den jeweiligen Strömen auslöst.
Sicherheits- & Warnhinweise:
- Dieses Produkt ist ausschließlich für den angegebenen Zweck bestimmt. Unsachgemäßer Gebrauch kann zu Schäden oder Verletzungen führen.
- Installations- und Wartungsarbeiten sollten nur von qualifiziertem Fachpersonal durchgeführt werden.
- Überprüfen Sie regelmäßig den Zustand der Sicherung, um eine ordnungsgemäße Funktion zu gewährleisten.
- Verwenden Sie die Sicherung nur in elektrischen Systemen mit den angegebenen Nennwerten.
- Vermeiden Sie den Kontakt mit Wasser oder feuchten Umgebungen, um Korrosion oder Fehlfunktionen zu verhindern.
- Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.
- Entsorgen Sie defekte Sicherungen gemäß den geltenden Entsorgungsvorschriften.
Angaben zur Produktsicherheit
Herstellerinformationen:
MTA S.p.A.
Strada Statale 235, km 11
Lombardei
Codogno, Italien, 26817
info@mta.it
https://www.mta.it
