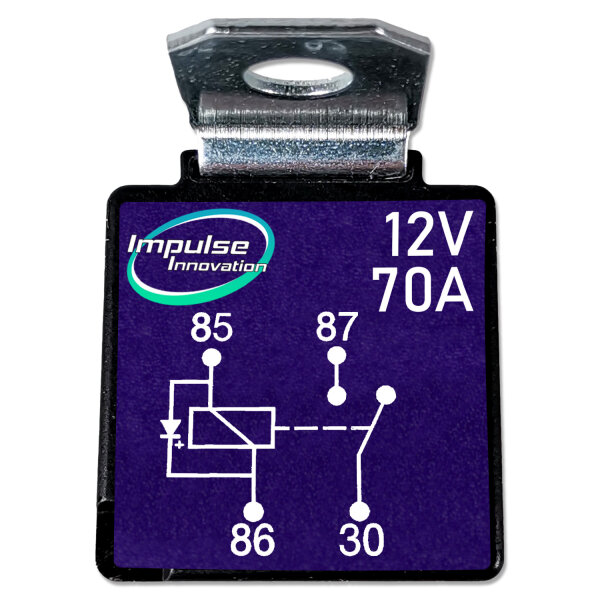

Maxi Relais | 4-Polig | Schließer (NO) | 12V | 70A | mit Diode
-
Typ: Schließer (NO), SPST, Leistungsrelais, Hochstromrelais, Kfz-Relais, Elektromechanisches Relais, 12V-Relais, Schaltrelais
-
Bauform: Maxi (gemäß ISO 7588-1)
-
Polzahl: 4-polig
-
Kontaktkonfiguration: 1x Schließer (SPST-NO)
-
Nennspannung: 12 V DC
-
Nennstrom: 70 A
-
Kontaktanschlüsse: 2x 6,3 mm (Steuerkreis, Klemme 85/86), 2x 9,5 mm (Lastkreis, Klemme 30/87)
-
Integrierte Schutzbeschaltung: Freilaufdiode zwischen Klemme 85 und 86
-
Gehäusematerial: Thermoplast (Kunststoff)
-
Farbe: Schwarz
-
Temperaturbereich (Betrieb): -40 bis +125 °C
Eigenschaften:
-
Hochstrom-Schaltrelais mit 70A Belastbarkeit – ideal für leistungsintensive Verbraucher
-
Standardisierte Maxi-Bauform für einfache Integration in Relaisträgern
-
Mit Freilaufdiode zum Schutz vor Spannungsspitzen bei induktiven Lasten
-
4-polige Konfiguration mit klar definierten Anschlussklemmen
-
Robustes Kunststoffgehäuse für den Einsatz im Motorraum geeignet
-
Temperaturbeständig von -40 bis +125 °C – für extreme Umgebungsbedingungen
Anwendungsbereiche:
-
Automotive 12V-Bordnetze von PKW, LKW und Motorrädern
-
Steuerung von Hochstromverbrauchern wie Zusatzscheinwerfer, Lüfter oder Pumpen
-
Relaisnachrüstung in Offroad-Fahrzeugen und Wohnmobilen
-
Sicherungs- und Relaisboxen mit standardisierter Maxi-Aufnahme
-
Allgemeiner Fahrzeugbau und Umrüstungen
Beschreibung:
Das 4-polige Maxi Relais mit Schließerkontakt (SPST-NO) ist speziell für Hochstromanwendungen in 12V-Bordnetzen entwickelt. Mit einer Kontaktbelastbarkeit von 70 Ampere eignet es sich ideal zur Ansteuerung von leistungsstarken Verbrauchern wie Lüftern, Zusatzscheinwerfern oder Pumpen.
Die integrierte Freilaufdiode zwischen Klemme 85 und 86 bietet effektiven Schutz vor Spannungsspitzen und verhindert somit Schäden an empfindlicher Bordelektronik. Dank der Maxi-Bauform nach ISO 7588-1 ist das Relais mit gängigen Relaisfassungen kompatibel. Das widerstandsfähige Thermoplastgehäuse bietet zusätzlichen Schutz bei extremen Temperaturen bis +125 °C.
Verwendungshinweise:
- Polarität beachten: Freilaufdiode verhindert Verpolungsschäden
- Nur in 12V-Systemen einsetzen – nicht für 24V geeignet
- Relais nur innerhalb spezifizierter Strom- und Temperaturgrenzen verwenden
- Kontaktstellen vor Feuchtigkeit und Korrosion schützen
Sicherheits- & Warnhinweise:
- Vor Einbau Stromzufuhr trennen
- Fachgerechte Montage gemäß Fahrzeugnormen sicherstellen
- Nicht überlasten – Brand- und Kurzschlussgefahr
- Regelmäßig auf festen Sitz und Funktion prüfen
Lieferumfang:
- 1× Maxi Relais 4-Polig Schließer 12V 70A mit Diode
| Produkteigenschaft |
Wert |
| Nennspannung: |
12V |
| Nennstrom: |
70A |
| Versandgewicht: |
0,04 kg
|
| Artikelgewicht: |
0,04 kg
|
| Inhalt: |
1,00 Stück
|
