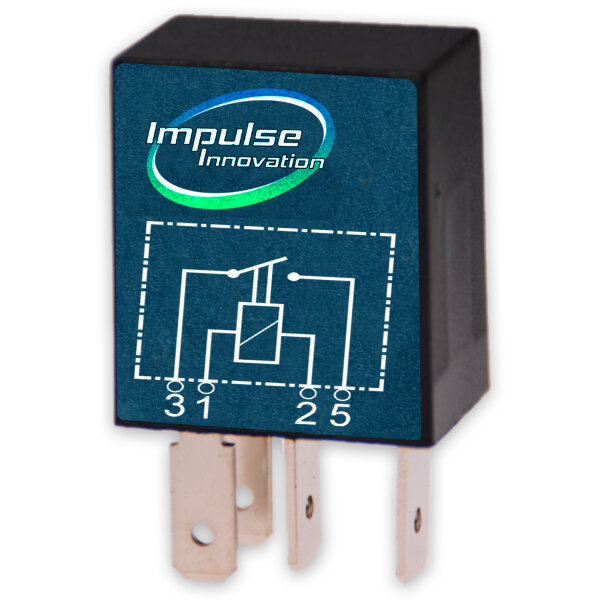

Mikro Relais | 4-polig | Schließer (NO) | 12V | 25A
-
Typ: Relais, Schließerrelais, Trennrelais, NO-Relay, KFZ-Relais
-
Relaistyp: Schließer (NO)
-
Kontaktkonfiguration: SPST-NO
-
Nennspannung: 12V
-
Nennstrom: 25A
-
Anzahl Kontakte: 4
-
Spulenwiderstand: 120Ω
-
Kontaktwiderstand: 50mΩ
-
Leistungsaufnahme der Spule: 1,2W
-
Spulenstrom: 100mA
-
Ansprechzeit: 10ms
-
Freigabezeit: 7ms
-
Mechanische Haltbarkeit: ca. 10.000.000 Zyklen
-
Elektrische Lebensdauer: ca. 100.000 Zyklen
-
Betriebstemperatur: -40°C bis +85°C
-
Maße (L×B×H): ca. 15,5×23×26mm
-
Anschluss: 2× Flachstecker 4,8mm + 2× Flachstecker 6,3mm
Eigenschaften:
-
Kompaktes Mikro-Relais: Mit 4-poliger Anschlusskonfiguration, ideal für Anwendungen, die eine kleine Baugröße erfordern.
-
Schließer-Funktion (NO): Bietet schnelle und zuverlässige Schaltvorgänge.
-
Hohe Belastbarkeit: Mit einem Nennstrom von 25A bei 12V ist das Relais für leistungsstarke Anwendungen geeignet.
-
Kurze Ansprech- und Freigabezeiten: Ansprechzeit von 10ms und Freigabezeit von 7ms ermöglichen schnelle Schaltungen.
-
Lange Lebensdauer: Bis zu 10 Millionen mechanische Zyklen und 100.000 elektrische Zyklen für eine hohe Zuverlässigkeit.
-
Breiter Betriebstemperaturbereich: Von -40°C bis +85°C geeignet, ideal für den Einsatz in anspruchsvollen Umgebungen.
-
Universelle Anschlussmöglichkeiten: Mit 4,8mm- und 6,3mm-Flachsteckern für eine einfache und flexible Installation.
Anwendungsbereiche:
-
KFZ-Elektrik: Perfekt für den Einsatz in Fahrzeugen zur Steuerung von elektrischen Komponenten.
-
Nutzfahrzeuge und Landmaschinen: Verwendbar in Nutzfahrzeugen und Maschinen, die eine kompakte, leistungsstarke Schaltlösung benötigen.
-
Industrielle Steuer- und Schaltanlagen: Ideal für industrielle Automatisierungssysteme und Steuerungen.
-
Automatisierungstechnik: Für Anwendungen in der Automatisierungstechnik, bei denen schnelle und zuverlässige Schaltvorgänge erforderlich sind.
-
Elektronische Schaltungen und Steuerungen: In elektronischen Schaltkreisen, die ein kompaktes und robustes Relais benötigen.
Beschreibung:
Das Mikro Relais ist ein leistungsstarkes 12V-Relais mit einer maximalen Stromstärke von 25A. Dank der Schließer-Funktion (NO) eignet es sich ideal für den Einsatz in Fahrzeugen, Nutzfahrzeugen sowie industriellen Steuerungssystemen.
Mit einer kompakten Bauweise von nur 15,5×23×26mm ist es besonders platzsparend und dennoch robust. Die hohe mechanische Haltbarkeit von bis zu 10 Millionen Zyklen sowie eine elektrische Lebensdauer von 100.000 Zyklen sorgen für eine lange Einsatzdauer.
Dank der kurzen Ansprechzeit von 10ms und der Freigabezeit von 7ms eignet sich das Relais ideal für schnelle Schaltvorgänge. Die universellen Anschlussmöglichkeiten mit 4,8mm- und 6,3mm-Flachsteckern erlauben eine einfache Integration in bestehende Schaltungen.
Kontaktbelegung:
-
Pin 30: Eingangsspannung (geschalteter Plus)
-
Pin 85: Masseanschluss der Spule (-)
-
Pin 86: Steuerstromanschluss der Spule (+)
-
Pin 87: Ausgangsspannung (Schaltkontakt, geschlossen nach Aktivierung)
Verwendungshinweise:
- Das Relais sollte gemäß den technischen Anforderungen des Fahrzeugs oder Systems ausgewählt werden.
- Bei der Installation sind geeignete Steckverbinder und Kabelquerschnitte zu verwenden.
- Nur für den Einsatz in 12V-Systemen geeignet.
- Verpolung vermeiden, um Schäden an der Elektronik zu verhindern.
- Installation durch eine Fachkraft empfohlen.
Sicherheits- & Warnhinweise:
- Das Relais nur in dafür vorgesehenen Schaltkreisen verwenden.
- Vor der Installation die Fahrzeugbatterie abklemmen.
- Unsachgemäßer Gebrauch kann zu Überhitzung oder Kurzschluss führen.
- Nicht in explosionsgefährdeten Bereichen verwenden.
- Von Kindern fernhalten.
Lieferumfang:
- 1x Mikro Relais | 4-polig | Schließer (NO) | 12V | 25A
