Japan Relais 12V 30A 4-polig - Schließer NO mit Befestigungsohr

4-poliges Japan Relais mit 12V DC Spule für Schaltaufgaben in Fahrzeugelektrik, Nutzfahrzeugen, Maschinen, Booten, Campern und anderen 12V-Steuerstromkreisen. Das Relais arbeitet als Schließer (NO): Der Lastkontakt ist im Ruhezustand geöffnet und schließt, sobald die Spule mit 12 V DC angesteuert wird.

Die Kontaktseite ist für resistive Lasten bis 30 A bei 12 V DC bzw. 15 A bei 24 V DC spezifiziert. Die Spule selbst ist für 12 V DC ausgelegt. Dadurch eignet sich das Relais für typische Anwendungen im 12V-Bordnetz, bei denen Verbraucher nicht direkt über Schalter, Steuerleitungen oder Bedienelemente geschaltet werden sollen.

Technische Daten:

Artikel: Japan Relais, KFZ-Relais, Schließerrelais, Arbeitsstromrelais, Steuerrelais
Bauform: 4-poliges Steckrelais mit Befestigungsohr
Kontaktkonfiguration: SPST-NO, 1 Schließer
Relaisfunktion: Schließer, Normally Open (NO)
Spulennennspannung: 12 V DC
Kontaktbelastbarkeit: 30 A bei 12 V DC, 15 A bei 24 V DC, resistive Last
Anzugsspannung: max. 65 % der Nennspannung, ca. 7,8 V
Abfallspannung: min. 10 % der Nennspannung, ca. 1,2 V
Maximale Dauerspannung der Spule: 120 % der Nennspannung, ca. 14,4 V
Spulenwiderstand: 100 Ω ±10 %
Spulenstrom: 120 mA ±10 %
Leistungsaufnahme der Spule: ca. 1,4 W
Kontaktwiderstand: max. 100 mΩ
Ansprechzeit: max. 10 ms
Freigabezeit: max. 10 ms
Isolationswiderstand: min. 50 MΩ bei 500 V DC
Spannungsfestigkeit: 500 V AC, 50/60 Hz, 1 Minute
Elektrische Lebensdauer: ca. 100.000 Schaltzyklen
Mechanische Lebensdauer: ca. 5.000.000 Schaltzyklen
Kontaktmaterial: Silberlegierung
Temperaturbereich: -30 °C bis +85 °C
Anschlüsse: 4 × Flachstecker 6,3 mm
Montage: Steckmontage in passendem Relaissockel, zusätzlich mit Befestigungsohr
Gehäuse: Kunststoff
Farbe: Schwarz
Abmessungen: ca. 61 × 27,7 × 23 mm
Gewicht: ca. 35 g

Was dieses Relais praktisch macht:

Für 12V-Steuerstromkreise: geeignet zum Schalten von Lasten über einen separaten Steuerkreis
Schließerfunktion NO: der Lastkontakt ist ohne Spulenansteuerung geöffnet und schaltet erst bei 12V-Ansteuerung durch
30A Kontaktbelastbarkeit: geeignet für viele typische Verbraucher im 12V-Bordnetz bei korrekt ausgelegter Verdrahtung
4-polige Ausführung: klare Trennung zwischen Spulenanschluss und Lastkontakt
Mit Befestigungsohr: ermöglicht eine zusätzliche mechanische Fixierung im Fahrzeug, Schaltschrank oder Geräteaufbau
Standardausführung ohne parallelen Spulenwiderstand: geeignet für Schaltungen, bei denen die Schutzbeschaltung extern oder anwendungsspezifisch ausgelegt wird

Typische Einsatzbereiche:

Fahrzeugelektrik: Zusatzscheinwerfer, Hupen, Signaltechnik, Lüfter, Pumpen, Arbeitsleuchten und andere 12V-Verbraucher
Camper und Wohnmobil: Zusatzstromkreise, Nachrüstkomponenten, Steuerleitungen und Bordnetz-Erweiterungen
Nutzfahrzeuge und Sonderfahrzeuge: Transporter, LKW, Baumaschinen, Landmaschinen, Einsatzfahrzeuge und Servicefahrzeuge
Boot und Marine: 12V-Schaltaufgaben in geschützten Bordnetzbereichen
Werkstatt und Maschinenbau: DC-Schaltkreise, Prüfaufbauten, Steuerungen und elektrische Nachrüstungen

Beschreibung:

Dieses Japan Relais 12V 30A ist ein kompaktes 4-poliges Steckrelais für elektrische Schaltaufgaben im Niederspannungsbereich. Es wird verwendet, wenn ein Verbraucher nicht direkt über einen Schalter oder eine Steuerleitung geführt werden soll, sondern über einen separaten Lastkontakt geschaltet wird.

Die 12V-Spule dient als Steuerseite. Sobald sie mit 12 V DC angesteuert wird, zieht das Relais an und der Schließerkontakt verbindet den Laststromkreis. Dadurch lassen sich höhere Ströme sauber über ein Relais schalten, während der eigentliche Schalter oder Steuerausgang nur den Spulenstrom übernehmen muss.

Die Kontaktseite ist für 30 A bei 12 V DC und 15 A bei 24 V DC bei resistiver Last angegeben. Die Spule bleibt dabei eine reine 12V DC Spule und darf nicht direkt mit 24 V betrieben werden. Für induktive Verbraucher wie Motoren, Pumpen, Magnetventile oder Relaisspulen muss die reale Strombelastung und eine passende Schutzbeschaltung separat berücksichtigt werden.

Das Relais ist als Standardausführung ohne parallelen Spulenwiderstand ausgeführt. Das ist besonders wichtig bei elektronisch angesteuerten Schaltungen, Steuergeräten oder empfindlichen Ausgängen. Je nach Anwendung kann eine externe Entstörung oder Schutzbeschaltung erforderlich sein, zum Beispiel über Freilaufdiode, TVS-Diode oder eine andere geeignete Maßnahme.

Durch die 6,3-mm-Flachsteckanschlüsse, die kompakte Steckbauform und das Befestigungsohr lässt sich das Relais in passende Relaissockel, Kabelbäume, Halterungen oder eigene Verdrahtungen integrieren. Vor dem Anschluss muss die Pinbelegung immer mit der vorhandenen Verdrahtung abgeglichen werden.

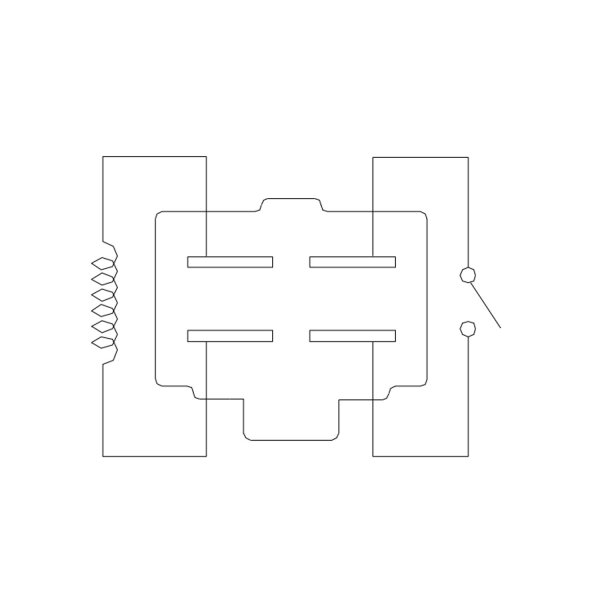

Wichtige Hinweise zur Anschlussbelegung:

Die Anschlussdarstellung ist als Bottom View zu verstehen, also als Ansicht von unten auf die Anschlussseite.
Bei Betrachtung von oben kann die Pinbelegung gespiegelt wirken.
Vor dem Anschluss immer eindeutig prüfen, welche Pins zur Spule und welche Pins zum Schaltkontakt gehören.
Relais nicht allein nach Gehäuseform ersetzen, wenn Sockel, Pinbild oder Anschlussbelegung nicht sicher übereinstimmen.

Verwendungshinweise:

Vor der Montage Spannungsversorgung abschalten.
Spule nur mit 12 V DC betreiben.
Kontaktstrom, Leitungsquerschnitt und Sicherung passend zur angeschlossenen Last auslegen.
Laststromkreis möglichst nahe an der Spannungsquelle absichern.
Nur passende 6,3-mm-Flachsteckhülsen oder geeignete Relaissockel verwenden.
Bei induktiven Lasten geeignete Schutzmaßnahmen gegen Spannungsspitzen vorsehen.
Relais trocken, geschützt und vibrationsarm montieren, sofern keine abweichende Schutzart angegeben ist.
Nach dem Anschluss Funktion, festen Sitz und Erwärmung unter Last prüfen.

Sicherheits- und Warnhinweise:

Nur für Niederspannungsanwendungen im angegebenen Spannungs- und Strombereich verwenden.
Nicht für direkten Anschluss an 230V- oder 400V-Netzspannung geeignet.
Die maximale Kontaktbelastbarkeit gilt nur bei geeigneter Lastart, fachgerechter Verdrahtung und ausreichender Absicherung.
Relais nicht unter Last einstecken, abziehen oder verdrahten.
Beschädigte, korrodierte oder thermisch verfärbte Relais nicht weiterverwenden.
Bei sicherheitsrelevanten Anwendungen muss die Schaltung fachgerecht geprüft und abgesichert werden.
Elektrische Arbeiten nur durch fachkundige Personen durchführen lassen.
Von Kindern fernhalten.

Lieferumfang:

1 × Japan Relais 12V 30A, 4-polig, Schließer NO, mit Befestigungsohr

Häufige Fragen:

Hat dieses Relais einen integrierten parallelen Widerstand?

Nein. Dieses Relais ist eine Standardausführung ohne parallelen Spulenwiderstand. Bei empfindlichen elektronischen Ausgängen sollte geprüft werden, ob eine externe Schutzbeschaltung erforderlich ist.

Kann die Spule mit 24 V betrieben werden?

Nein. Die Spule ist für 12 V DC ausgelegt. Die Angabe 15 A bei 24 V DC bezieht sich auf die Kontaktseite bei resistiver Last, nicht auf die Spulenspannung.

Was bedeutet Schließer oder NO?

NO steht für Normally Open. Der Kontakt ist im Ruhezustand geöffnet und schließt erst, wenn die Spule mit 12 V DC angesteuert wird.

Warum ist die Bottom-View-Angabe wichtig?

Die Anschlussbelegung wird von unten auf die Steckkontakte betrachtet. Wird sie fälschlich als Draufsicht gelesen, können Spulen- und Kontaktanschlüsse vertauscht werden.

Für welche Verbraucher ist das Relais geeignet?

Es eignet sich für viele 12V-Verbraucher wie Zusatzscheinwerfer, Hupen, Lüfter, Pumpen, Arbeitsleuchten und Signaltechnik, sofern Stromaufnahme, Lastart, Leitungsquerschnitt und Absicherung zur Anwendung passen.

```

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Flachstecker 6,3mm
Relaisfunktion:	Schließer Relais (NO)
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	4
Nennstrom:	30A
Kontaktmaterial:	Silber (Ag)
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
