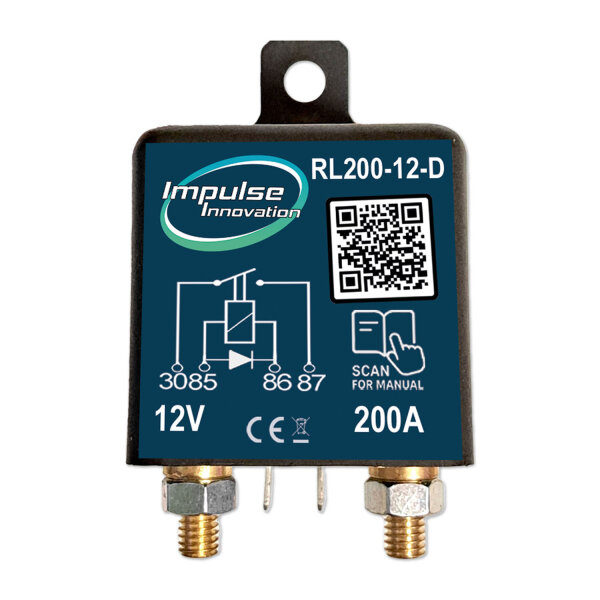

Trennrelais | RL200-12-D | 12V | 200A | mit Diode

Trennrelais | RL200-12-D | 12V | 200A | mit Diode

Q: Wie schließe ich die Steuerung an?

Die Spule wird über 85 (Masse) und 86 (Plus-Steuersignal) angesteuert. Der Lastkreis läuft über 30 (Eingang) und 87 (Ausgang).

Artikelnummer: 01705
GTIN: 0725844097572
HAN: RL200-12-D
Kategorie: Relais
Hersteller: Impulse Innovation

37,99 €

37,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

6 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen
PDF (1)

Trennrelais 12V 200A mit Diode | RL200-12-D | Hochstromrelais für Zweitbatterie & Verbraucher

Das Impulse Innovation RL200-12-D ist ein robustes 12V Hochstrom-Trennrelais (Schließer, N.O.) für Bordnetze, bei denen hohe Ströme sicher geschaltet werden müssen – zum Beispiel beim Aufbau einer Zweitbatterie, für Camper, Boot, Car-HiFi oder 12V DC-Verbraucherkreise. Die integrierte Schutzdiode reduziert Schaltspitzen der Spule und hilft, empfindliche Steuersignale und Elektronik zu schützen.

Marke: Impulse Innovation
Modellbezeichnung: RL200-12-D
Typ: Trennrelais, Hochstromrelais, Lastrelais, Batterietrennrelais, 12V-Relais
Schaltfunktion: Schließer (Normally Open, N.O.)
Nennspannung: 12 V DC
Nennstrom: 200 A
Dauerstrom: 120 A bei 23 °C / 90 A bei 80 °C
Spitzenstrom (kurzzeitig): 500 A (1 Sekunde)
Besonderheit: integrierte Schutzdiode
Spule: 25 Ω ± 10 %
Ansprechspannung: ≤ 8 V DC bei 23 °C / ≤ 10 V DC bei 80 °C
Abfallspannung: > 2,5 V DC bei 23 °C
Betriebsspannung: 8–15 V DC
Anschlüsse: 2 × Schraubbolzen M6, 2 × Flachstecker (Quick Connect)
Kontaktmaterial: AgSnO₂ (Silber-Zinnoxid)
Gehäusematerial: PA66 GF25 (glasfaserverstärkt, flammhemmend UL94-V0)
Schutzart: IP54 (DIN 40050)
Betriebstemperatur: -40 °C bis +80 °C
Lagerungstemperatur: -45 °C bis +125 °C

Eigenschaften:

Mit Schutzdiode: Unterdrückt Spannungsspitzen beim Abschalten der Spule (wichtig für saubere Steuersignale).
Starkes Schalten: 200 A Nennstrom, kurzzeitig bis 500 A belastbar.
Schnell: Schaltzeiten ≤ 10 ms für zügige Zuschaltung.
Für Dauerbetrieb: Bis zu 100.000 elektrische und 1.000.000 mechanische Schaltzyklen.
Verlustarm: Typischer Spannungsabfall ≤ 25 mV bei 40 A.
Robust: PA66 GF25, UL94-V0, vibrationsfest und spritzwassergeschützt nach IP54.

Typische Anwendungen:

Wohnmobile & Camper: Zuschaltung einer Aufbaubatterie, Lasttrennung, Versorgung von 12V-Verteilern.
Boote: Schalten von Bordnetz-Lasten und Batteriekreisen.
Car-HiFi: Zuschaltung leistungsstarker Verbraucher (z. B. Verstärker-Zuleitungen) mit stabiler Kontakttechnik.
Solar & 12V-Systeme: Schalten von DC-Lasten und Laststrängen innerhalb eines 12V-Bordnetzes.
Nutzfahrzeuge & Offroad: Stromverteilung bei hohen Strömen unter rauen Bedingungen.
Industrie: Schalten von 12V-DC-Hochstromkreisen in Maschinen und Anlagen.

Beschreibung:

Das RL200-12-D Trennrelais ist für Anwendungen ausgelegt, in denen hohe Ströme zuverlässig geschaltet werden müssen. Die integrierte Schutzdiode ist besonders hilfreich, wenn das Relais über Elektronik (z. B. Steuergerät, D+ Signal, Zündplus-Logik) angesteuert wird und man saubere, spike-arme Signale möchte.

Dank AgSnO₂-Kontakten (Silber-Zinnoxid) und stabilem Gehäuseaufbau eignet sich das Relais für den professionellen Einsatz. Die Anschlüsse sind praxisgerecht: M6 Schraubbolzen für den Lastkreis sowie Quick Connect für die Spulenanschlüsse.

Verwendungshinweise:

Nur in 12-V-DC-Systemen verwenden.
Polarität beachten: Falscher Anschluss kann Relais und Diode beschädigen.
Vor Montage Bordnetz spannungsfrei schalten.
Leitungen im Lastkreis immer passend absichern (Sicherung nahe Batterie).
Relais spritzwassergeschützt und vibrationsarm montieren.
Schraubverbindungen mit 5–7 Nm anziehen.
Kontakte regelmäßig auf festen Sitz prüfen.

Kontaktbelegung:

Klemme	Funktion
30	Batterie-Plus Eingang (z. B. Starterbatterie)
87	Plus-Ausgang (geschaltet zur Zweitbatterie oder zu Verbrauchern)
85	Spulenanschluss Masse (GND)
86	Spulenanschluss Plus (Steuersignal, z. B. D+ oder Zündplus)

Sicherheits- & Warnhinweise:

Nur für 12-V-Gleichstromsysteme geeignet.
Polarität beachten – falscher Anschluss kann Relais und Diode zerstören.
Leitungen immer absichern – Brand- und Kurzschlussgefahr.
Vor Arbeiten an der Elektrik Bordnetz spannungsfrei schalten.
Keine Modifikationen am Produkt vornehmen.
Von Kindern fernhalten.

Lieferumfang:

1 × Impulse Innovation RL200-12-D Trennrelais 12V / 200A mit integrierter Diode

FAQ – Häufige Fragen zum RL200-12-D

Wofür ist ein Trennrelais im 12V-Bordnetz sinnvoll?

Ein Trennrelais schaltet hohe Ströme zuverlässig und kann Batteriekreise oder Verbraucherstränge verbinden bzw. trennen, z. B. beim Aufbau einer Zweitbatterie oder beim Zuschalten leistungsstarker 12V-Verbraucher.

Was bringt die integrierte Diode?

Die Diode reduziert Spannungsspitzen beim Abschalten der Relais-Spule. Das kann Steuerleitungen und Elektronik entlasten, wenn das Relais über empfindliche Signale angesteuert wird.

Warum ist die Polarität so wichtig?

Durch die integrierte Diode ist die Spule polaritätsabhängig. Bei falscher Polung kann die Diode beschädigt werden und das Relais nicht korrekt arbeiten.

Kann ich das Relais für eine Zweitbatterie im Camper nutzen?

Ja, das RL200-12-D eignet sich für 12V-Bordnetze mit hohen Strömen, z. B. zur Zuschaltung einer Aufbaubatterie oder zum Schalten von Verbraucher- und Verteilsträngen. Wichtig sind passende Kabelquerschnitte und eine korrekte Absicherung.

Wie schließe ich die Steuerung an?

Die Spule wird über 85 (Masse) und 86 (Plus-Steuersignal) angesteuert. Der Lastkreis läuft über 30 (Eingang) und 87 (Ausgang).

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Schraube M6 Flachstecker 6,3mm
Relaisfunktion:	Schließer Relais (NO)
Farbe:	Schwarz
Besonderheiten:	Mit Diode
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	4
mit Kabelsatz:	Nein
Versandgewicht:	0,10 kg
Artikelgewicht:	0,10 kg
Inhalt:	1,00 Stück
