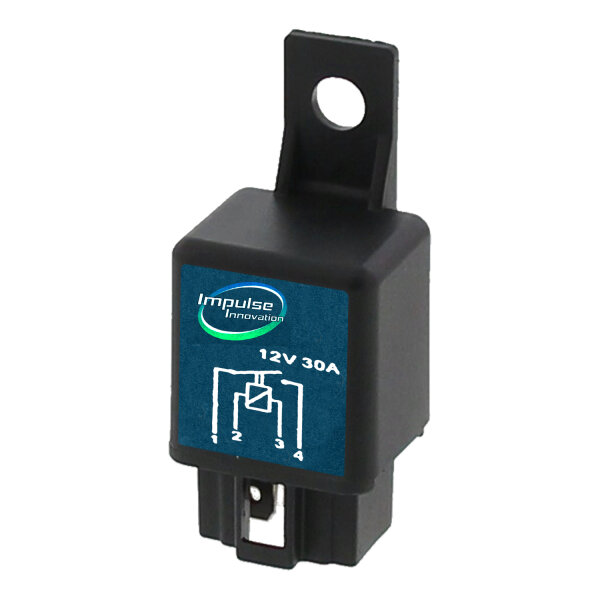

Japan Relais | 4-polig | Schließer (NO) | 12V | 30A
-
Typ: Relais, Japanrelais, KFZ-Relais, Schließerrelais, Arbeitsstromrelais, Steuerungsrelais, 12V-Relais, Mini-Relais
-
Kontaktkonfiguration: SPST-NO (Single Pole Single Throw - Normally Open)
-
Relaisfunktion: Schließer (NO)
-
Spulennennspannung: 12V
-
Kontaktnennstrom: 30A (bei 12V), 15A (bei 24V)
-
Spulenspannung min.: 7,8V
-
Spulenspannung max.: 14,4V
-
Kontaktwiderstand: max. 100Ω
-
Spulenwiderstand: 0,1Ω
-
Leistungsaufnahme der Spule: ca. 1,4W
-
Spulenstrom: 116mA
-
Ansprechzeit: max. 10ms
-
Freigabezeit: max. 10ms
-
Elektrische Lebensdauer: ca. 100.000 Schaltzyklen
-
Mechanische Haltbarkeit: ca. 5.000.000 Schaltzyklen
-
Kontaktmaterial: Silberlegierung (Ag)
-
Temperaturbereich: −30°C bis +85°C
-
Abmessungen (L×B×H): ca. 61×27,7×23 mm
-
Montage: Sockelmontage (Japanisch), mit Befestigungsohr
-
Kontakte: 4× Flachstecker 6,3 mm
-
Farbe: Schwarz
-
Material Gehäuse: Kunststoff
-
Gewicht: ca. 35 g
Eigenschaften:
-
Robustes 4-poliges Schließerrelais (NO) für hohe Stromlasten bis 30A
-
Geeignet für Japan-Sockelmontage mit praktischer Befestigungsöse
-
Paralleler Widerstand zur Reduktion des Einschaltstroms – ideal für energieeffiziente Systeme
-
Extrem langlebig – mechanische Lebensdauer bis 5 Mio. Schaltzyklen
-
Kompaktes und stabiles Kunststoffgehäuse mit Flachsteckanschlüssen (6,3 mm)
-
Temperaturbeständig von −30°C bis +85°C – optimal für anspruchsvolle Umgebungen
Anwendungsbereiche:
-
KFZ-Elektrik – Steuerung von Hupen, Lichtanlagen, Klimaanlagen und Lüftern
-
Nutzfahrzeuge und Sonderfahrzeuge – wie Baumaschinen, Traktoren, Einsatzfahrzeuge
-
Industrieautomatisierung – in Steuereinheiten, Lastumschaltungen und Kontrollsystemen
-
Boots- und Marineelektronik – für 12V Bordnetze mit hoher Belastbarkeit
-
Nachrüstsysteme und Tuning – wie Zusatzscheinwerfer, Signaltechnik, Heizsysteme
Beschreibung:
Dieses kompakte 4-polige Japan-Relais mit Schließerfunktion (NO) ist die ideale Lösung für Anwendungen mit 12V- und 24V-Systemen. Es überzeugt durch seine hohe Belastbarkeit bis 30A, eine extrem lange Lebensdauer und die einfache Integration in KFZ-Kabelbaumsteckdosen oder industrielle Relaissockel.
Dank der Japan-Sockelmontage mit Befestigungsohr lässt sich das Relais sicher und schnell montieren. Der eingebaute parallele Widerstand reduziert den Einschaltstrom und sorgt damit für einen energieeffizienten Betrieb – besonders wichtig bei Dauerlasten und empfindlichen Systemen. Die verwendete Silberlegierung im Kontaktmaterial garantiert eine dauerhaft stabile Leitfähigkeit, auch bei häufigem Schalten.
Ob zur Steuerung von Hupen, Scheinwerfern, Klimaanlagen oder Pumpen – dieses Relais eignet sich für eine Vielzahl von Anwendungen im Bereich Fahrzeugelektrik, Maschinenbau und Steuerungstechnik. Die überdurchschnittlich hohe mechanische Lebensdauer von bis zu 5 Millionen Schaltzyklen macht es zu einer besonders zuverlässigen Wahl im professionellen Einsatz.
Verwendungshinweise:
- Relais vor der Installation auf korrekte Spannung und Strombelastbarkeit prüfen.
- Zur sicheren Verbindung geeignete Flachsteckhülsen verwenden.
- Nur in dafür vorgesehene Relaishalterungen oder Sockel einsetzen.
- Regelmäßige Überprüfung auf festen Sitz und eventuelle Korrosion wird empfohlen.
Sicherheits- & Warnhinweise:
- Achtung! Nur für den vorgesehenen Einsatz in 12V- oder 24V-Fahrzeug- und Industrieanwendungen verwenden.
- Vor der Installation sicherstellen, dass das elektrische System spannungsfrei ist.
- Relais nicht unter Last anschließen oder entfernen.
- Vor Feuchtigkeit und direkter Nässe schützen, sofern nicht anders spezifiziert.
- Nicht für Hochspannungsanwendungen oder den direkten Netzanschluss (230V/400V) geeignet.
- Montage sollte nur durch geschultes Fachpersonal erfolgen.
- Von Kindern fernhalten – elektrische Bauteile können gefährlich sein.
Lieferumfang:
- 1x Japan Relais Schließer 4-polig 12V 30A
