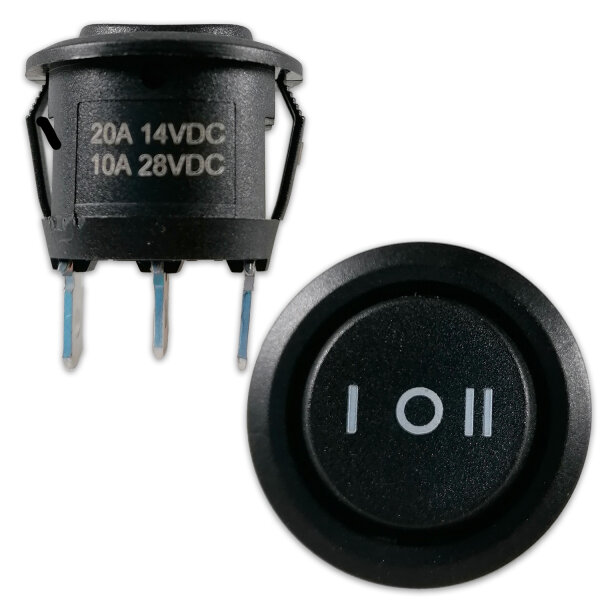

Mini Wippschalter 3 Positionen
Details:
-
Typ: Schalter, Wippschalter, Umschalter, Wechselschalter
-
Schalter-Typ: ROCKER (Wippschalter)
-
Symbol: "I O II"
-
Kontaktkonfiguration: SPDT (Single Pole Double Throw)
-
Nennspannung: 12V, 24V
-
Nennstrom: 20A (12V), 10A (24V)
-
Positionen: 3 (ON-OFF-ON)
-
Maße (DxH): ca. 23x29mm
-
Betriebstemperatur: -20°C bis +85°C
-
Anschluss: 3x Flachstecker 4,8mm
-
Gehäusefarbe: Schwarz
-
Gehäusematerial: Polyamid (PA)
-
Beleuchtet: Nein
-
Frontplattenstärke: max. 3mm
-
Montagebohrung: ca. Ø20mm
-
Passendes Zubehör: R13-112-12
Eigenschaften:
- Robustes Polyamid-Gehäuse für hohe Langlebigkeit
- Kompakte Bauweise für einfache Integration in Frontplatten
- Drei Positionen: ON-OFF-ON, ideal für verschiedene Anwendungen
- Unterstützt Nennspannung von 12V und 24V
- Geeignet für Nennstrom von 20A bei 12V und 10A bei 24V
- Einfache Installation durch 3x 4,8mm Flachsteckeranschlüsse
Anwendungsbereiche:
- Fahrzeugelektrik
- Industriegeräte
- Schalttafeln
- Elektronische Geräte
Beschreibung:
Der Mini Wippschalter mit 3 Positionen (ON-OFF-ON) von SCI ist ein zuverlässiger Schalter, der speziell für den Einsatz in verschiedenen elektrischen und elektronischen Anwendungen entwickelt wurde.
Mit seiner kompakten Bauweise und einem robusten Polyamid-Gehäuse passt dieser Schalter perfekt in Frontplatten mit einer Stärke von bis zu 3mm.
Er unterstützt eine Nennspannung von 12V und 24V und einen Nennstrom von 20A bei 12V sowie 10A bei 24V.
Die Einbaubohrung hat einen Durchmesser von ca. 20mm, was eine einfache Installation ermöglicht.
Der Schalter verfügt über drei Anschlüsse mit 4,8mm Flachsteckern, die eine schnelle und sichere Verbindung gewährleisten.
Verwendungshinweise:
- Stellen Sie sicher, dass die Einbaubohrung korrekt dimensioniert ist (ca. Ø 20mm).
- Verwenden Sie den Schalter innerhalb des angegebenen Nennspannungs- und Nennstrombereichs.
- Überprüfen Sie regelmäßig die Anschlüsse, um eine zuverlässige Funktion zu gewährleisten.
Sicherheits- & Warnhinweise:
- Nur für den vorgesehenen Einsatz in 12V- und 24V-Systemen geeignet.
- Vor der Installation sicherstellen, dass die Stromversorgung abgeschaltet ist.
- Kein direkter Anschluss an 230V-Netzstrom!
- Bei Fehlfunktionen den Schalter umgehend ersetzen.
Lieferumfang:
- 1x Mini Wippschalter 3 Positionen
