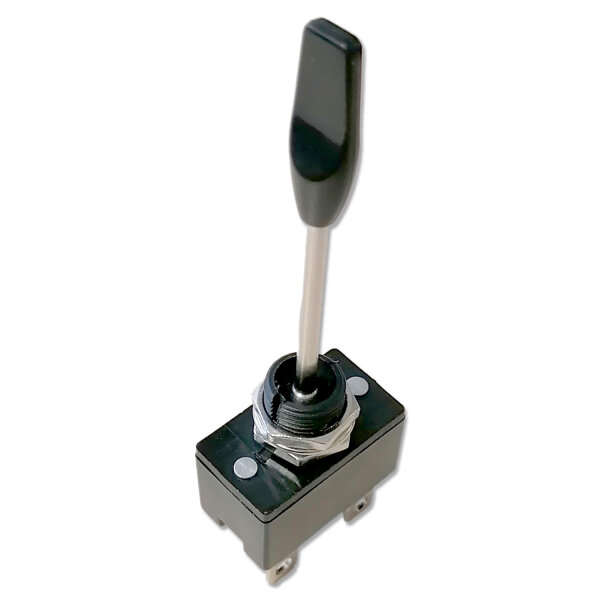

Hebeltaster, 3 Positionen (ON)-OFF-(ON), lange Ausführung, 12V, 15A, Ø12,2mm
Details:
-
Typ: Hebeltaster, Kippschalter, 3-Positions-Schalter
-
Schaltfunktionen: (ON)-OFF-(ON)
-
Kontaktkonfiguration: SPDT (Single Pole Double Throw)
-
Betriebsspannung: 12V DC
-
Strombelastbarkeit: 15A @ 12V DC, 10A @ 24V DC
-
Mechanische Ausführung: Lange Hebelausführung
-
Hebellänge: 68,3 mm
-
Hebeldurchmesser: 9,5 mm
-
Montagegewinde: M12x1
-
Montagebohrung: Ø12,2 mm
-
Einbautiefe: 26,4 mm
-
Material Gehäuse: Metall/Kunststoff
-
Hebelmaterial: Metall
-
Max. Frontplattenstärke: 4 mm
-
Kontaktwiderstand: <50 mΩ
-
Isolationswiderstand: >100 MΩ bei 500V
-
Prüfspannung: 1,5 kV
-
Anschlussart: Flachstecker 6,3×0,8 mm
-
Betriebstemperatur: -25°C bis +85°C
Eigenschaften:
-
3 Positionen: (ON)-OFF-(ON) für momentane und ausrastende Schaltfunktionen
-
Langer Hebel mit einer Länge von 68,3 mm für komfortable Bedienung
- Robustes Metall-Hebelgehäuse mit M12x1 Gewinde
-
Strombelastbarkeit: 15A bei 12V DC, 10A bei 24V DC
- Einfache Montage in Ø12,2 mm Bohrungen
- Standardisierte Flachsteckeranschlüsse (6,3×0,8 mm) für schnelle Verkabelung
- Zuverlässige Leistung mit über 10.000 Schaltzyklen
Anwendungsbereiche:
-
Fahrzeugtechnik: PKW, LKW, Wohnmobile
-
Marine-Anwendungen: Boote und Steuerpulte
-
Industrielle Steuerungen und Schalttafeln
-
DIY-Projekte und individuelle Elektronikinstallationen
Beschreibung:
Der 3-Positions-Hebeltaster mit langer Hebelausführung bietet die Schaltfunktionen (ON)-OFF-(ON), ideal für Anwendungen, die momentane und ausrastende Schaltzustände erfordern.
Mit einer Strombelastbarkeit von 15A bei 12V DC und 10A bei 24V DC eignet sich der Schalter hervorragend für den Einsatz in Fahrzeugen, Booten und industriellen Anwendungen.
Der Hebel besitzt eine Länge von 68,3 mm und sorgt für eine komfortable Bedienung.
Dank des M12x1 Gewindes und der Ø12,2 mm Montagebohrung lässt sich der Schalter einfach installieren.
Die Anschlüsse sind für Flachstecker 6,3×0,8 mm ausgelegt, was eine schnelle und sichere Verkabelung ermöglicht.
Verwendungshinweise:
- Nur für Gleichstromanwendungen (12V/24V DC) geeignet.
- Vor der Installation die Stromquelle abschalten.
- Montage in Bohrungen mit Ø12,2 mm Durchmesser.
- Die Verkabelung sollte nach den spezifischen Anforderungen der Anwendung erfolgen.
- Für eine sichere Befestigung eine maximale Frontplattenstärke von 4 mm beachten.
Sicherheits & Warnhinweise:
- Nur für den Einsatz in 12V- oder 24V-Gleichstromsystemen geeignet.
- Vor der Installation sicherstellen, dass die Stromversorgung getrennt ist.
- Das Produkt sollte nicht in extrem feuchten oder korrosiven Umgebungen verwendet werden.
- Montage und Verkabelung sollten von fachkundigem Personal durchgeführt werden.
- Keine unsachgemäßen Modifikationen am Schalter vornehmen.
Lieferumfang:
- 1x Hebeltaster, 3 Positionen (ON)-OFF-(ON), lange Ausführung, 12V, 15A, Ø12,2mm
