Relaissockel Satz | 5-polig | Mikro Relais | inkl. Flachsteckhülsen 6,3 mm & 4,8 mm
-
Typ: Relaissockel, Relaishalter, Relaisfassung, Relaisadapter, Relaisstecksockel, Relaismodul, Relaisbasis, Relaisanschlussmodul
-
Relaistyp: Mikro
-
Farbe: Schwarz
-
Gehäusematerial: Kunststoff
-
Kontaktmaterial: Messing
-
Abmessungen (LxBxH): ca. 21×32×35 mm
-
Anzahl Kontakte: 5
-
Anschlussart: 2× Flachsteckhülse 6,3 mm & 3× Flachsteckhülse 4,8 mm
-
Kabelquerschnitt: 1–2,5 mm² (6,3 mm) / 0,5–1 mm² (4,8 mm)
-
Besonderheit: Modular erweiterbar über Seitenverriegelungen
Eigenschaften:
-
Universell einsetzbar: Passend für alle Mikro-Relais mit 5-poligem Anschluss
-
Optimale Leitfähigkeit: Durch hochwertige Messingkontakte
-
Modular anreihbar: Erweiterbar über stabile Seitenverriegelungen für kompakte Relaisgruppen
-
Stabiles Kunststoffgehäuse: Widerstandsfähig gegen Hitze & Vibrationen
-
Kompaktes Format: Platzsparend und montagefreundlich
Anwendungsbereiche:
-
Automobiltechnik: Ideal für Steuerstromkreise und Zusatzrelais
-
KFZ-Elektrik: Relaisanbindung im Innenraum oder Motorraum
-
Industrieelektronik: Platzsparende Relaishalterung in Maschinen & Anlagen
-
Schaltschränke: Strukturierte Montage von Mikro-Relais
-
DIY-Projekte: Perfekt für Eigenbauten & Elektronik-Versuche
Beschreibung:
Dieser anreihbare Mikro-Relaissockel bietet eine kompakte und vielseitige Lösung zur sicheren Montage von Mikro-Relais mit 5 Anschlüssen. Die hochwertigen Messingkontakte sorgen für eine verlässliche Stromübertragung, während das robuste Kunststoffgehäuse die mechanische und thermische Belastbarkeit erhöht.
Dank der Kombination aus 2× 6,3 mm- und 3× 4,8 mm-Flachsteckanschlüssen eignet sich der Sockel optimal für zahlreiche Anwendungen in der Fahrzeugelektrik, im Maschinenbau und in DIY-Projekten.
Verwendungshinweise:
- Nur für Mikro-Relais mit 5 Kontakten verwenden
- Nur bei spannungsfreiem System montieren oder demontieren
- Auf passende Flachsteckhülsen (6,3 mm / 4,8 mm) und Kabelquerschnitt achten
- Verkabelung gemäß Relaisbeschaltung korrekt anschließen
- Nicht kompatibel mit MTA-Modulsystem
Sicherheits- & Warnhinweise:
- Ausschließlich für 12 V / 24 V Anwendungen geeignet
- Montage nur durch geschultes Fachpersonal
- Vor Installation Stromkreis spannungsfrei schalten
- Nur passende Steckverbinder verwenden, um Kontaktprobleme zu vermeiden
- Regelmäßige Sichtprüfung auf Korrosion und festen Sitz empfohlen
- Nicht geeignet für Hochspannung oder explosionsgefährdete Bereiche
- Von Kindern fernhalten – verschluckbare Kleinteile!
Lieferumfang:

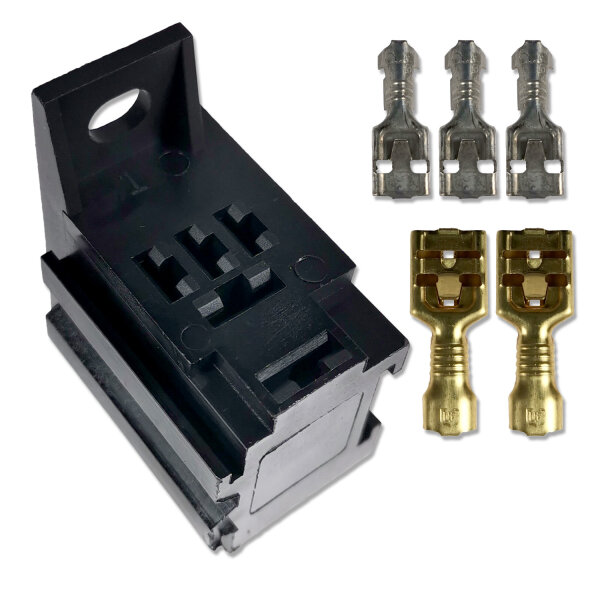

- 1x Relaissockel | Mikro | 5-polig | anreihbar
- 2x Flachsteckhülse 6,3 mm
- 3x Flachsteckhülse 4,8 mm
