Sicherung | MTA MidiVAL | 32V | träge | Auswahl 30-125A
-
Hersteller: MTA
-
Typ: Sicherung, Hochstromsicherung, Streifensicherung, Blattsicherung, MIDI-Sicherung, Mini-ANL-Sicherung, ANS, BF1
-
Sicherungstyp: MidiVAL®
-
Nennspannung: 32 V
-
Gehäusematerial: Polyamid (PA66-GF25)
-
Kontaktmaterial: Zink (Zn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Ausschaltvermögen: bis 2000 A
-
Stromart: Gleichstrom (DC)
-
Temperaturbereich: -40°C bis +125°C
-
Anschlussart: Schraubanschluss M5
-
Abmessungen (LxBxH): ca. 40 × 12 × 8 mm
-
Norm: ISO 8820-5 / DIN 72581
Eigenschaften:
-
Träge Auslösecharakteristik – ideal für Anwendungen mit kurzzeitigen Einschaltströmen (z. B. Starterbatterien, Wechselrichter)
-
Robustes Polyamid-Gehäuse (PA66-GF25) – hohe Temperatur- und Formbeständigkeit bis +125°C
-
Verzinntes Zink-Kontaktmaterial – verbesserter Korrosionsschutz und optimale Leitfähigkeit
-
Standardisierte Bauform – einfacher Austausch bei Streifensicherungen wie MIDI, ANL, BF1
-
Hohe Strombelastbarkeit – Nennstrom-Auswahl von 30A bis 125A für flexible Anwendung
-
Kompakte Abmessungen – nur 40 × 12 × 8 mm für den Einbau in engen Montageräumen
Anwendungsbereiche:
-
KFZ-Elektrik – Absicherung von Hauptstromkreisen, Batterieanschlüssen und Nachrüstsystemen
-
Caravan & Camper – Schutz von Ladegeräten, Wechselrichtern und Bordnetzen
-
Solartechnik – Einsatz in PV-Anlagen zur Absicherung von Speichern und Reglern
-
Marine – für Bootselektrik unter rauen Umweltbedingungen mit hoher Korrosionsbelastung
-
Industrie & Maschinenbau – Hochstromabsicherung in Steuerungen und Versorgungseinheiten
Beschreibung:
Die MTA MidiVAL® Sicherung ist eine zuverlässige Hochstromsicherung für 12V- und 24V-DC-Systeme mit einer Nennspannung von 32 Volt. Sie eignet sich ideal für Anwendungen, in denen hohe Anlaufströme auftreten und eine träge Auslösecharakteristik gefordert ist – wie etwa beim Schutz von Starterbatterien, Inverteranlagen oder leistungsstarken Bordnetzen.
Dank ihrer kompakten Bauform (ca. 40 × 12 × 8 mm) und der standardisierten M5-Schraubbefestigung lässt sie sich einfach in bestehende Systeme integrieren oder austauschen. Das Polyamid-Gehäuse (PA66-GF25) ist temperatur- und formbeständig bis +125°C und widersteht auch mechanischen Belastungen in rauen Umgebungen.
Das verzinnte Zink-Kontaktmaterial sorgt für hohe Leitfähigkeit sowie Korrosionsschutz – ideal für den Einsatz im Automotive-Bereich, auf Booten oder in Solarsystemen. Mit einem Ausschaltvermögen bis 2000 A bietet sie ein hohes Maß an Sicherheit bei Kurzschlüssen. Die verfügbaren Stromstärken von 30A bis 125A decken ein breites Spektrum an Absicherungsaufgaben ab.

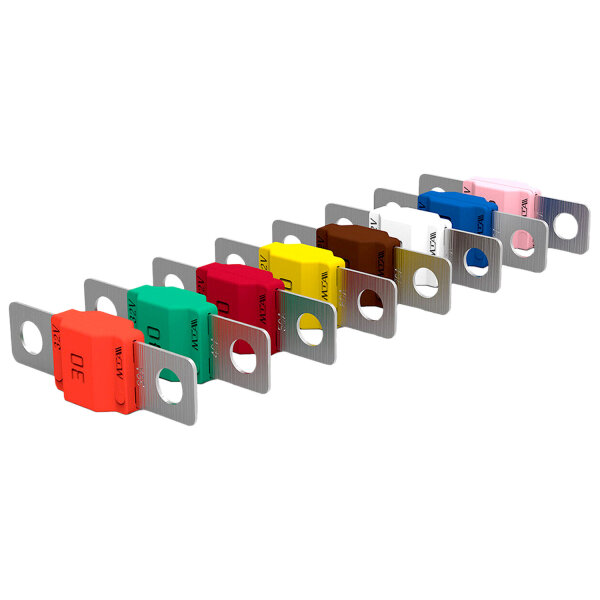

Verfügbare Sicherungswerte:
| Sicherungswert |
Farbe |
Herstellernummer |
Spannungsabfall |
i²t* |
| 30A |
Orange |
0602030 / 0702030 |
80.3 mV |
10923 |
| 40A |
Grün |
0602040 / 0702040 |
70.9 mV |
16929 |
| 50A |
Rot |
0602050 / 0702050 |
51.0 mV |
26929 |
| 60A |
Gelb |
0602060 / 0702060 |
74.4 mV |
38038 |
| 70A |
Braun |
0602070 / 0702070 |
68.5 mV |
35877 |
| 80A |
Weiß |
0602080 / 0702080 |
66.1 mV |
42100 |
| 100A |
Blau |
0602100 / 0702100 |
63.7 mV |
52100 |
| 125A |
Rosa |
0602125 / 0702125 |
62.0 mV |
48601 |
* i²t: Der i²t-Wert beschreibt die Energieaufnahme der Sicherung im Fehlerfall. Ein höherer Wert weist auf eine höhere Belastbarkeit bei Stromspitzen hin.
Betriebszeitgrenzen **
| % Nennstrom |
min. Auslösezeit |
max. Auslösezeit |
| 100% |
360000 s |
– |
| 110% |
14400 s |
– |
| 135% |
90 s |
3600 s |
| 150% |
3 s |
100 s |
| 200% |
0.3 s |
3 s |
| 300% |
0.1 s |
1 s |
| 500% |
0.1 s |
1 s |
** Betriebszeitgrenzen: Diese Werte geben an, wie schnell die Sicherung bei Überstrom auslöst. Je höher der Überstrom (in % des Nennstroms), desto schneller die Reaktion.
Verwendungshinweise:
- Nur in Verbindung mit geeigneten MidiVAL®-Sicherungshaltern verwenden
- Auf korrekten Nennstromwert und passende Farbkennzeichnung achten
- Nur für Gleichstromanwendungen bis max. 32 V DC geeignet
- Vor Montage elektrische Anlage spannungsfrei schalten
- Kontakte auf festen Sitz und saubere Verschraubung prüfen (M5)
- Bei Verdacht auf Defekt Durchgang mit Multimeter prüfen – bei trüben Gehäusen ist der Schmelzleiter optisch ggf. nicht sichtbar
- Sicherung nicht nachträglich verformen oder manipulieren
Sicherheits- & Warnhinweise:
- Installation nur durch fachkundiges oder autorisiertes Personal durchführen
- Die Sicherung darf nicht über den angegebenen Nennstrom hinaus belastet werden
- Vor jedem Austausch ist die Stromversorgung vollständig abzuschalten
- Nur unbeschädigte, originalverpackte Sicherungen verwenden
- Von Kindern fernhalten – kein Spielzeug!
- Bei Anzeichen von thermischer Überlastung oder Verfärbung sofort ersetzen
- Nur für den Einsatz in zugelassenen DC-Systemen verwenden
Lieferumfang:
- 1x MTA MidiVAL® Sicherung (je nach Auswahl)
