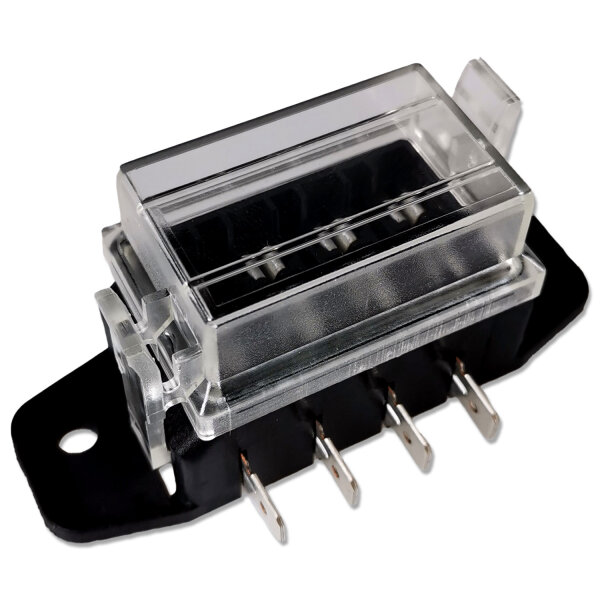

Sicherungshalter | MTA UniVAL® | 4-fach | 32V | 80A | liegend
-
Hersteller: MTA
-
Herstellernummer: 0100610 (0300610 + 0300612)
-
Typ: Sicherungshalter, Sicherungskasten, Sicherungsbox, Sicherungssockel
-
Sicherungstyp: UniVAL®, ATO, ATC, Flachstecksicherung, KFZ-Sicherung
-
Sicherungsgröße: 19 mm
-
Nennspannung: 32 V DC
-
Nennstrom: 80 A (global kontinuierlich)
-
Anzahl Steckplätze: 4
-
Anzahl Anschlüsse: 8 × Flachstecker 6,3 mm (seitlich)
-
Bauform: Liegende Ausführung, Anschlüsse seitlich geführt
-
Kontaktmaterial: Bronze (CuSn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Gehäusematerial: PA66 GF30 HB (schwarz)
-
Deckelmaterial: PC V2 (transparent)
-
Abmessungen (L × B × H): ca. 80 × 29,6 × 36,5 mm
-
Befestigung: Schraubbefestigung M5, Lochabstand 65 mm
-
Betriebstemperatur: -30 °C bis +100 °C
-
Schutzart: IP23 (IEC 529)
-
Entflammbarkeitsklasse: UL94V-2
Eigenschaften:
-
4-fach Sicherungshalter für UniVAL®, ATO und ATC Flachstecksicherungen (19 mm)
-
Liegende Bauform mit seitlichen Anschlüssen
-
Schwarzes Gehäuse aus PA66 GF30 HB mit transparentem PC-Deckel
-
8 Flachsteckanschlüsse (6,3 mm) für sichere Kabelanbindungen
-
Verzinnte Bronze-Kontakte für langlebige Stromübertragung
-
Geeignet für 12V- und 24V-Bordnetze in Fahrzeug- und Industriebereichen
-
Stabile Montage durch M5-Schraubbefestigung (Lochabstand 65 mm)
Anwendungsbereiche:
-
KFZ und LKW – sichere Absicherung von Bordstromkreisen
-
Wohnmobile und Camper – kompakte Sicherungslösung für 12V- und 24V-Systeme
-
Solar- und Batterieverteilungen – zuverlässige Absicherung in autarken Energiesystemen
-
Industrie- und Maschinenbau – robuste Anwendung in Anlagen und Steuerungen
Beschreibung:
Der MTA UniVAL® Sicherungshalter in 4-fach Ausführung ist eine robuste und praxisnahe Lösung zur Absicherung elektrischer Stromkreise in Fahrzeugen, Solar- und Industrieanlagen. Mit vier Steckplätzen für UniVAL®, ATO und ATC Flachstecksicherungen bietet er hohe Flexibilität bei kompakter Bauform.
Das Gehäuse aus Polyamid (PA66 GF30 HB) in Kombination mit einem transparenten PC-Deckel sorgt für hohe Beständigkeit, Schutz und jederzeitige Sichtkontrolle der eingesetzten Sicherungen. Die seitlichen 6,3 mm Flachsteckanschlüsse ermöglichen eine einfache, platzsparende Verkabelung. Der Sicherungshalter ist für einen Dauerstrom von bis zu 80A ausgelegt und deckt damit ein breites Einsatzspektrum ab.
Dank der M5-Befestigungsbohrungen mit 65 mm Lochabstand ist eine stabile und vibrationssichere Montage in unterschiedlichsten Umgebungen möglich. Mit der Schutzart IP23 eignet er sich besonders für geschützte Einbausituationen.
Verwendungshinweise:
- Nur passende Flachstecksicherungen (19 mm, ATO/ATC) einsetzen
- Vor Montage Stromkreis spannungsfrei schalten
- Kabelanschlüsse über geeignete Flachsteckhülsen herstellen
- Regelmäßige Kontrolle der Kontakte auf festen Sitz und Korrosion
- Montage auf stabilem, vibrationsarmem Untergrund empfohlen
Passende Ersatzteile:
-
0300610: MTA UniVAL® Ersatz-Gehäuse, 4-fach, liegende Ausführung
-
0300612: MTA UniVAL® Ersatz-Deckel, transparent, für 4-fach liegende Ausführung
Sicherheits- & Warnhinweise:
- Nur für Niederspannungssysteme bis 32 V geeignet
- Installation ausschließlich durch Fachpersonal
- Vor Arbeiten am Halter die Stromzufuhr unterbrechen
- Kabelquerschnitte der Strombelastung entsprechend auslegen
- Defekte oder verschlissene Halter austauschen
- Kein Spielzeug – außer Reichweite von Kindern aufbewahren
Lieferumfang:
- 1× MTA UniVAL® Sicherungshalter, 4-fach Ausführung, komplett mit schwarzem Gehäuse und transparentem Deckel
Angaben zur Produktsicherheit
Herstellerinformationen:
MTA S.p.A.
Strada Statale 235, km 11
Lombardei
Codogno, Italien, 26817
info@mta.it
https://www.mta.it
