Artikelnummer: 00162
GTIN: 0725844097886
HAN: A25-1-BB3-U
Kategorie: Kontrollanzeigen & Leuchten
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Momentan nicht verfügbar

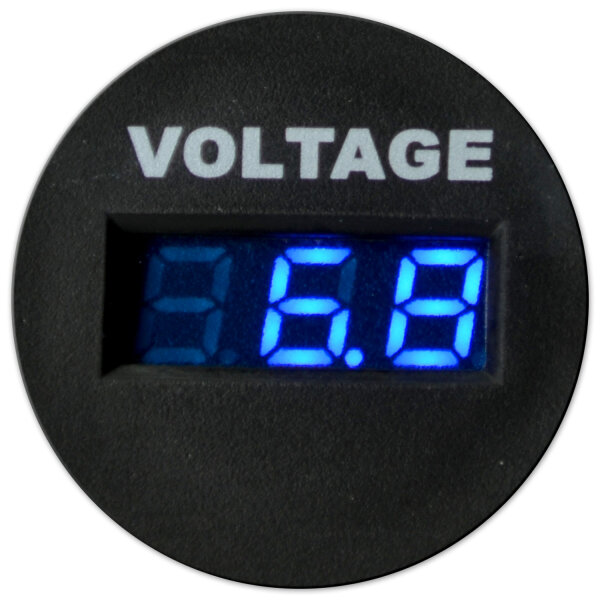

Das digitale Voltmeter von Impulse Innovation (Einbauvoltmeter, Spannungsanzeige, Batterieanzeige) zeigt Gleichspannungen von 6 bis 33 V auf einer dreistelligen blauen LED-Anzeige und deckt damit 12-V- und 24-V-Bordnetze ab. Als Batterieanzeige für Starterbatterie oder Aufbaubatterie zeigt es die Batteriespannung auf einen Blick.

Die Anzeige arbeitet mit einer Genauigkeit von ±1 % (0,1 V bei 12 V, 0,2 V bei 24 V). Ein Verpolungsschutz und ein Überspannungsschutz bis 400 W / 35 V sind eingebaut. Das Voltmeter wird in eine Bohrung mit Ø29 mm eingesetzt und über 6,3-mm-Flachsteckanschlüsse angeschlossen. Das Gehäuse besteht aus Nylon mit Glasfaser.

Eigenschaften:

Messbereich 6 bis 33 V DC: für 12-V- und 24-V-Bordnetze.
Dreistellige blaue LED-Anzeige für die Batteriespannung.
Genauigkeit ±1 % (0,1 V bei 12 V, 0,2 V bei 24 V).
Verpolungsschutz und Überspannungsschutz bis 400 W / 35 V eingebaut.
Gehäuse aus Nylon mit Glasfaser, Brandklasse UL 94-HB, Farbe Schwarz.
Einbau in Ø29 mm, passend für unsere Einbaurahmen.
6,3-mm-Flachsteckanschlüsse für Plus und Minus.

Technische Daten:

Messbereich (Eingangsspannung): 6 bis 33 V DC
Genauigkeit: ±1 % (0,1 V bei 12 V, 0,2 V bei 24 V)
Anzeige: dreistellige blaue LED-Anzeige, Anzeigefenster 22 × 8 mm
Schutzfunktionen: Verpolungsschutz, Überspannungsschutz bis 400 W / 35 V
Gehäuse: Nylon mit Glasfaser, Brandklasse UL 94-HB
Bohrung in der Schalttafel: Ø29 mm
Flansch: Ø36,8 mm, 2,9 mm dick
Anschluss: Flachsteckanschlüsse 6,3 mm (0,250 Zoll), Plus und Minus, Abstand 26,4 mm
Isolationswiderstand: min. 100 MΩ bei 500 V DC
Betriebstemperatur: -20 bis +50 °C
Farbe: Schwarz

Passende Einbaurahmen (Ø29 mm):

Das Voltmeter passt in unsere Einbaurahmen für Einsätze mit 29 mm Einbaudurchmesser:

Bei mehreren Öffnungen lassen sich gleiche oder verschiedene Einsätze kombinieren. Die Rahmen sind nicht im Lieferumfang enthalten.

Anwendungsbereiche:

Das Voltmeter ist eine Spannungsanzeige für Bordnetze und Batterien von 6 bis 33 V Gleichspannung und lässt sich in Armaturenbrett, Schalttafel oder Bedienpult einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: Batteriespannung der Aufbaubatterie am Bedienfeld im Blick.
KFZ: Voltmeter im Armaturenbrett oder in der Mittelkonsole von Auto, Transporter und Camper-Ausbau für die Spannung der Starterbatterie.
LKW: Spannungsanzeige für das 24-V-Bordnetz in der Fahrerkabine.
Boot: Schalttafel am Steuerstand mit der Spannung der Bordbatterie.
Motorrad: Spannungsanzeige für die Batterie im Cockpit oder in der Verkleidung.
Solar- und Inselanlagen: Batterieanzeige am Anlagenpanel für Batterie und Solaranlage.
Schalttafeln und Werkstatt: Spannungsanzeige für Schaltschrank, Bedienpult oder Werkbank mit Gleichspannung bis 33 V.

Hinweise zur Montage:

Eine Bohrung mit Ø29 mm herstellen und das Voltmeter einsetzen.
Plus und Minus an den beiden 6,3-mm-Flachsteckanschlüssen anschließen (Abstand 26,4 mm).
Nur an Gleichspannung von 6 bis 33 V betreiben.

Lieferumfang:

1 × Voltmeter Digital mit blauer LED-Anzeige

Häufige Fragen:

Welche Spannungen zeigt das Voltmeter an?

Gleichspannungen von 6 bis 33 V, damit sind 12-V- und 24-V-Bordnetze abgedeckt.

Wie genau ist die Anzeige?

Die Genauigkeit beträgt ±1 % (0,1 V bei 12 V, 0,2 V bei 24 V).

Welche Anzeige hat das Voltmeter?

Eine dreistellige blaue LED-Anzeige, das Anzeigefenster misst 22 × 8 mm.

Welche Bohrung braucht die Schalttafel?

Eine Bohrung mit Ø29 mm. Der Flansch hat Ø36,8 mm, 2,9 mm dick.

Wie wird das Voltmeter angeschlossen?

Über zwei 6,3-mm-Flachsteckanschlüsse, Plus und Minus, im Abstand von 26,4 mm.

Welche Schutzfunktionen hat das Voltmeter?

Einen Verpolungsschutz und einen Überspannungsschutz bis 400 W / 35 V.

Passt das Voltmeter in einen Einbaurahmen?

Ja, in unsere Einbaurahmen für Einsätze mit 29 mm Einbaudurchmesser: einfach, doppelt, doppelt mit Blende und dreifach mit Blende. Sie stehen oben unter „Passende Einbaurahmen“. Die Rahmen sind nicht im Lieferumfang enthalten.

Für welche Fahrzeuge und Einsatzorte ist das Voltmeter geeignet?

Für Bordnetze und Batterien von 6 bis 33 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.

Produkteigenschaft	Wert
Anschluss:	Flachstecker 6,3mm
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	2
Universelle Kompatibilität:	Ja
Grundfarbe:	schwarz
Montagedurchmesser:	29mm
Nennspannung:	12V bis 24V
Form:	Rund
Montageart:	Einbau
Versandgewicht:	0,02 kg
Artikelgewicht:	0,02 kg
Inhalt:	1,00 Stück
