Artikelnummer: 00164
GTIN: 0685293953570
HAN: A13-122-3B
Kategorie: Kontrollanzeigen & Leuchten
Hersteller: Impulse Innovation

1,99 €

1,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

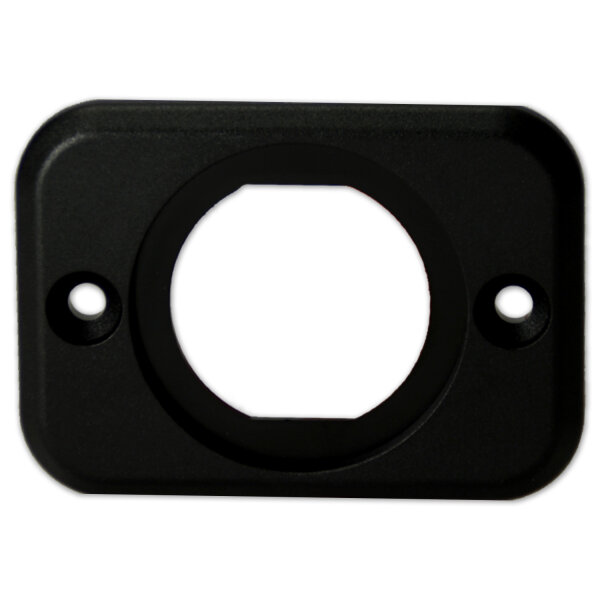

Der einfache Einbaurahmen von Impulse Innovation (Montagerahmen) nimmt einen Einsatz mit 29 mm Einbaudurchmesser auf, zum Beispiel USB-Steckdose, 12-V-Steckdose (Zigarettenanzünderbuchse), Voltmeter oder Schalter. Als Rahmen für Steckdose, Anzeige und Schalter macht er daraus ein Bedienfeld für Schalttafel oder Armaturenbrett.

Die Rahmenplatte aus Nylon (Brandklasse UL 94 V-2) misst 62,7 × 45 mm und wird mit den beiliegenden Schrauben befestigt. Der Einbau erfolgt bündig (Flush Mount).

Eigenschaften:

Nimmt einen Einsatz mit 29 mm Einbaudurchmesser auf, zum Beispiel USB-Steckdose, 12-V-Steckdose, Voltmeter oder Schalter.
Rahmenplatte aus Nylon, Brandklasse UL 94 V-2.
Flush Mount: bündiger Einbau, 2 × Schraube 4 × 14 mm liegen bei.
Zwei Befestigungslöcher im Abstand von 47,2 mm.
Farbe Schwarz.

Technische Daten:

Aufnahme: einen Einsatz mit 29 mm Einbaudurchmesser
Rahmenplatte: Nylon, Brandklasse UL 94 V-2
Außenmaße (L × B): 62,7 × 45 mm
Befestigung: 2 Schrauben 4 × 14 mm (liegen bei), Abstand der Befestigungslöcher 47,2 mm
Rückseitiger Ansatz: Außendurchmesser 37,1 mm
Einbau: bündig (Flush Mount)
Farbe: Schwarz

Passende Einsätze (Ø29 mm):

Der Rahmen nimmt Einsätze mit 29 mm Einbaudurchmesser auf. Aus unserem Sortiment mit diesem Maß gehören dazu:

USB-C Doppelsteckdose 12V 24V Ø29mm: zwei USB-C-Anschlüsse
USB Doppelsteckdose Typ A + C 12V 24V Ø29mm: USB-A und USB-C
USB Doppelsteckdose Typ A QC 3.0 + C PD 12V 24V Ø29mm: USB-A mit QC 3.0 und USB-C mit PD
USB Doppelsteckdose 2x Typ A QC 3.0 12V 24V Ø29mm: zwei USB-A-Anschlüsse
USB Dreifachsteckdose 2x Typ A + C PD 12V 24V Ø29mm: zwei USB-A- und ein USB-C-Anschluss
Zigarettenanzünderdose 12V 24V Ø29mm: KFZ-Steckdose mit 20 A, beleuchtet
Voltmeter Digital mit blauer LED-Anzeige, Ø29mm

Bei mehreren Öffnungen lassen sich gleiche oder verschiedene Einsätze einsetzen, zum Beispiel ein Voltmeter neben einer USB-Steckdose. Die Einsätze sind nicht im Lieferumfang enthalten.

Anwendungsbereiche:

Der Einbaurahmen ist ein Montagerahmen für Einsätze mit 29 mm Einbaudurchmesser und lässt sich in Armaturenbrett, Schalttafel oder Bedienpult einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: Bedienfeld mit Steckdose, USB-Ladebuchse und Voltmeter an Küchenblock, Bett oder Sitzplatz.
KFZ: Montagerahmen im Armaturenbrett oder in der Mittelkonsole von Auto, Transporter und Camper-Ausbau.
LKW: Bedienfeld in der Fahrerkabine, zum Beispiel für Steckdose und Spannungsanzeige.
Boot: Schalttafel im Steuerstand oder in der Kajüte mit Steckdose, USB und Anzeige.
Motorrad: kompaktes Bedienfeld in Verkleidung oder Cockpit.
Solar- und Inselanlagen: Anlagenpanel mit Voltmeter und USB-Steckdose für Batterie und Solaranlage.
Schalttafeln und Werkstatt: eigene Schalttafel für Bedienpult, Schaltschrank oder Werkbank mit Steckdosen, Anzeigen und Schaltern.

Hinweise zur Montage:

Die Rahmenplatte mit den beiliegenden Schrauben an Schalttafel oder Armaturenbrett befestigen.
Der Abstand der beiden Befestigungslöcher beträgt 47,2 mm.
Nur Einsätze mit 29 mm Einbaudurchmesser einsetzen und nach deren Anleitung anschließen.

Lieferumfang:

1 × Einbaurahmen für einen Einsatz mit 29 mm Einbaudurchmesser
2 × Schraube 4 × 14 mm

Häufige Fragen:

Welche Einsätze passen in den Rahmen?

Einsätze mit 29 mm Einbaudurchmesser, zum Beispiel USB-Steckdose, 12-V-Steckdose (Zigarettenanzünderbuchse), Voltmeter, Amperemeter oder Schalter. Passende Einsätze aus unserem Sortiment stehen oben unter „Passende Einsätze“.

Wie viele Einsätze nimmt der Rahmen auf?

Einen Einsatz mit 29 mm Einbaudurchmesser.

Wie groß ist der Rahmen?

Die Außenmaße betragen 62,7 × 45 mm. Der Abstand der beiden Befestigungslöcher beträgt 47,2 mm, der rückseitige Ansatz hat 37,1 mm Außendurchmesser.

Wie wird der Rahmen befestigt?

Mit den beiliegenden Schrauben (2 × Schraube 4 × 14 mm), bündig im Einbau (Flush Mount).

Aus welchem Material ist der Rahmen?

Die Rahmenplatte besteht aus Nylon mit der Brandklasse UL 94 V-2.

Sind die Einsätze im Lieferumfang enthalten?

Nein, der Rahmen wird ohne Einsätze geliefert. Voltmeter, USB-Steckdosen und 12-V-Steckdosen gibt es einzeln.

Für welche Fahrzeuge und Einsatzorte ist der Rahmen geeignet?

Für Bedienfelder in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.

Produkteigenschaft	Wert
Gehäusematerial:	Polyamid (PA)
Montageart:	geschraubt Einbau
Grundfarbe:	schwarz
Montagedurchmesser:	29mm
Versandgewicht:	0,00 kg
Artikelgewicht:	0,00 kg
Inhalt:	1,00 Stück
