Artikelnummer: 00165
GTIN: 0685293955796
HAN: A13-165-1
Kategorie: Kontrollanzeigen & Leuchten
Hersteller: Impulse Innovation

3,99 €

3,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

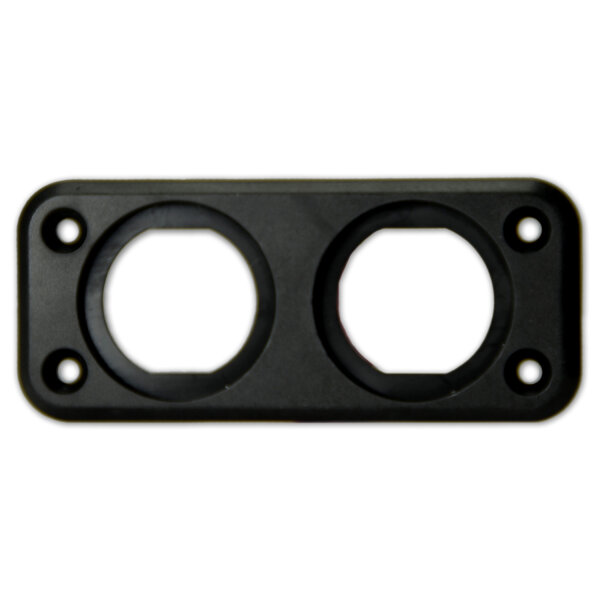

Der doppelte Einbaurahmen von Impulse Innovation (Montagerahmen) nimmt zwei Einsätze mit 29 mm Einbaudurchmesser auf, zum Beispiel USB-Steckdose, 12-V-Steckdose (Zigarettenanzünderbuchse), Voltmeter oder Schalter. Als Rahmen für Steckdose, Anzeige und Schalter macht er daraus ein Bedienfeld für Schalttafel oder Armaturenbrett. Als Doppelrahmen hat er zwei Öffnungen nebeneinander.

Die Rahmenplatte aus Nylon (Brandklasse UL 94 V-2) misst 105 × 45 mm bei 5,9 mm Dicke und wird mit den beiliegenden Schrauben befestigt. Der Einbau erfolgt bündig (Flush Mount).

Eigenschaften:

Nimmt zwei Einsätze mit 29 mm Einbaudurchmesser auf, zum Beispiel USB-Steckdose, 12-V-Steckdose, Voltmeter oder Schalter.
Rahmenplatte aus Nylon, Brandklasse UL 94 V-2.
Flush Mount: bündiger Einbau, Schrauben liegen bei.
Vier Befestigungslöcher Ø4,2 mm und zwei Öffnungen im Mittenabstand von 44 mm.
Farbe Schwarz.

Technische Daten:

Aufnahme: zwei Einsätze mit 29 mm Einbaudurchmesser
Öffnungen: Ø28,8 mm mit einer 15,4 mm breiten Aussparung am Rand, Mittenabstand 44 mm
Rahmenplatte: Nylon, Brandklasse UL 94 V-2
Außenmaße (L × B × D): 105 × 45 × 5,9 mm
Befestigung: 4 Befestigungslöcher Ø4,2 mm im Abstand von 86 × 26 mm, 4 Schrauben liegen bei
Einbau: bündig (Flush Mount)
Farbe: Schwarz

Passende Einsätze (Ø29 mm):

Der Rahmen nimmt Einsätze mit 29 mm Einbaudurchmesser auf. Aus unserem Sortiment mit diesem Maß gehören dazu:

USB-C Doppelsteckdose 12V 24V Ø29mm: zwei USB-C-Anschlüsse
USB Doppelsteckdose Typ A + C 12V 24V Ø29mm: USB-A und USB-C
USB Doppelsteckdose Typ A QC 3.0 + C PD 12V 24V Ø29mm: USB-A mit QC 3.0 und USB-C mit PD
USB Doppelsteckdose 2x Typ A QC 3.0 12V 24V Ø29mm: zwei USB-A-Anschlüsse
USB Dreifachsteckdose 2x Typ A + C PD 12V 24V Ø29mm: zwei USB-A- und ein USB-C-Anschluss
Zigarettenanzünderdose 12V 24V Ø29mm: KFZ-Steckdose mit 20 A, beleuchtet
Voltmeter Digital mit blauer LED-Anzeige, Ø29mm

Bei mehreren Öffnungen lassen sich gleiche oder verschiedene Einsätze einsetzen, zum Beispiel ein Voltmeter neben einer USB-Steckdose. Die Einsätze sind nicht im Lieferumfang enthalten.

Anwendungsbereiche:

Der Einbaurahmen ist ein Montagerahmen für Einsätze mit 29 mm Einbaudurchmesser und lässt sich in Armaturenbrett, Schalttafel oder Bedienpult einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: Bedienfeld mit Steckdose, USB-Ladebuchse und Voltmeter an Küchenblock, Bett oder Sitzplatz.
KFZ: Montagerahmen im Armaturenbrett oder in der Mittelkonsole von Auto, Transporter und Camper-Ausbau.
LKW: Bedienfeld in der Fahrerkabine, zum Beispiel für Steckdose und Spannungsanzeige.
Boot: Schalttafel im Steuerstand oder in der Kajüte mit Steckdose, USB und Anzeige.
Motorrad: kompaktes Bedienfeld in Verkleidung oder Cockpit.
Solar- und Inselanlagen: Anlagenpanel mit Voltmeter und USB-Steckdose für Batterie und Solaranlage.
Schalttafeln und Werkstatt: eigene Schalttafel für Bedienpult, Schaltschrank oder Werkbank mit Steckdosen, Anzeigen und Schaltern.

Hinweise zur Montage:

Die Rahmenplatte mit den beiliegenden Schrauben an Schalttafel oder Armaturenbrett befestigen.
Die vier Befestigungslöcher (Ø4,2 mm) liegen im Abstand von 86 × 26 mm.
Nur Einsätze mit 29 mm Einbaudurchmesser einsetzen und nach deren Anleitung anschließen.

Lieferumfang:

1 × Einbaurahmen für zwei Einsätze mit 29 mm Einbaudurchmesser
4 × Schraube

Häufige Fragen:

Welche Einsätze passen in den Rahmen?

Einsätze mit 29 mm Einbaudurchmesser, zum Beispiel USB-Steckdose, 12-V-Steckdose (Zigarettenanzünderbuchse), Voltmeter, Amperemeter oder Schalter. Passende Einsätze aus unserem Sortiment stehen oben unter „Passende Einsätze“.

Wie viele Einsätze nimmt der Rahmen auf?

Zwei Einsätze mit 29 mm Einbaudurchmesser. Gleiche oder verschiedene Einsätze lassen sich kombinieren.

Wie groß ist der Rahmen?

Die Außenmaße betragen 105 × 45 mm bei 5,9 mm Dicke. Die Öffnungen haben Ø28,8 mm mit einer 15,4 mm breiten Aussparung am Rand und 44 mm Mittenabstand, die vier Befestigungslöcher Ø4,2 mm liegen im Abstand von 86 × 26 mm.

Wie wird der Rahmen befestigt?

Mit den beiliegenden Schrauben, bündig im Einbau (Flush Mount).

Aus welchem Material ist der Rahmen?

Die Rahmenplatte besteht aus Nylon mit der Brandklasse UL 94 V-2.

Sind die Einsätze im Lieferumfang enthalten?

Nein, der Rahmen wird ohne Einsätze geliefert. Voltmeter, USB-Steckdosen und 12-V-Steckdosen gibt es einzeln.

Für welche Fahrzeuge und Einsatzorte ist der Rahmen geeignet?

Für Bedienfelder in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.

Produkteigenschaft	Wert
Gehäusematerial:	Polyamid (PA)
Montageart:	geschraubt Einbau
Grundfarbe:	schwarz
Montagedurchmesser:	29mm
Form:	Rechteckig
Versandgewicht:	0,02 kg
Artikelgewicht:	0,02 kg
Inhalt:	1,00 Stück
