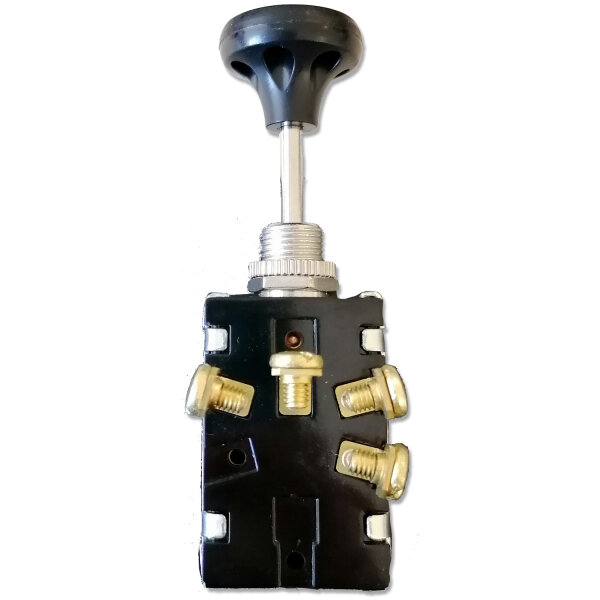

Zugschalter | 3 Positionen | 12V | 30A | Licht
-
Typ: Schalter, Zugschalter, Lichtschalter, Steuerungsschalter, KFZ-Schalter
-
Nennspannung: 12V
-
Nennstrom: 30A
-
Abmessungen (L×B×H): ca. 43,3×30×16 mm
-
Griffform: Rund
-
Anzahl Positionen: 3
-
Schaltstellungen: AUS / EIN / EIN
-
Anschluss: M4 Schrauben
-
Grifffarbe: Schwarz
-
Montageloch: Ø12,2 mm
-
Maximale Plattenstärke: 6 mm
-
Temperaturbereich: -25°C bis +70°C
-
Beleuchtung: Ohne
Schaltpositionen:
-
Schaltposition 0 (unten): Kein Durchgang
-
Schaltposition 1 (mittig): 1 zu 2, 1 zu 3
-
Schaltposition 2 (oben): 1 zu 2, 1 zu 4
Kontaktbelegung:
-
Kontakt 1: Eingang
-
Kontakt 2: Rücklicht
-
Kontakt 3: Normales Licht
-
Kontakt 4: Fernlicht
Eigenschaften:
- 3-stufiger Zugschalter mit den Stellungen AUS / EIN / EIN
- Robuste Bauweise für hohe Ströme bis 30A
- Einfache Montage dank standardisiertem Montageloch (Ø12,2 mm)
- Vielseitig einsetzbar in elektrischen Steuerungen und Beleuchtungssystemen
- Zuverlässige Schaltfunktion auch bei niedrigen Temperaturen
Anwendungsbereiche:
- KFZ- und LKW-Elektrik
- Steuerung von Beleuchtungssystemen
- Landmaschinen und Nutzfahrzeuge
- Industrie- und Maschinensteuerungen
Beschreibung:
Der Zugschalter mit 3 Positionen (AUS / EIN / EIN) ist ein robuster und leistungsstarker Schalter für 12V-Systeme. Mit einer maximalen Stromstärke von 30A eignet er sich optimal für den Einsatz in KFZ-, LKW- und Maschinensteuerungen. Die einfache Bedienung per Zugmechanismus sowie der stabile M4-Schraubanschluss garantieren eine zuverlässige Verbindung. Der Schalter ist für eine maximale Plattenstärke von 6 mm ausgelegt und kann in ein Montageloch mit einem Durchmesser von Ø12,2 mm eingesetzt werden.
Dank seines breiten Temperaturbereichs von -25°C bis +70°C ist der Schalter auch für anspruchsvolle Umgebungen bestens geeignet. Die schwarze Griffausführung sorgt für eine schlichte und professionelle Optik. Ein unverzichtbares Bauteil für zahlreiche Steuerungs- und Beleuchtungslösungen.
Verwendungshinweise:
- Vor dem Einbau sicherstellen, dass die Spannung und der Strombedarf der Anwendung kompatibel sind.
- Den Schalter fest im Montageloch (Ø12,2 mm) fixieren.
- Alle elektrischen Anschlüsse ordnungsgemäß mit M4 Schrauben befestigen.
- Beim Anschluss darauf achten, dass die Kabel ausreichend isoliert sind.
- Vor Arbeiten am Schalter die Stromzufuhr trennen.
Sicherheits & Warnhinweise:
- Nicht für Anwendungen mit Spannungen über 12V geeignet.
- Vor Feuchtigkeit, Überspannung und Kurzschluss schützen.
- Nur von Fachpersonal oder unter fachkundiger Anleitung installieren.
- Regelmäßige Kontrolle auf Abnutzung oder Defekte durchführen.
- Den Schalter nicht über die maximal zulässige Stromstärke von 30A belasten.
Lieferumfang:
- 1× Zugschalter | 3 Positionen | 12V | 30A | Licht
