Mini Relais | 4-polig | Schließer (NO) | 12V | 30A | mit Sicherung

Mini Relais | 4-polig | Schließer (NO) | 12V | 30A | mit Sicherung

Artikelnummer: 01167
GTIN: 0725844098050
HAN: RL-NO-F-30
Kategorie: Relais
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Momentan nicht verfügbar

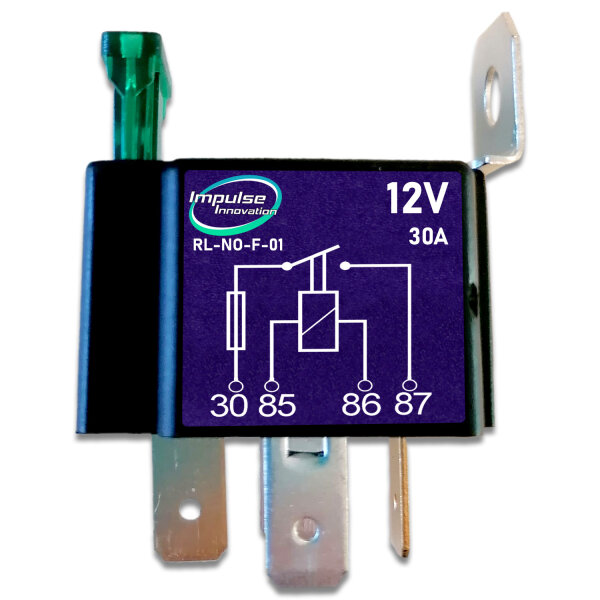

Mini Relais | RL-NO-F-30 | 4-polig | Schließer (NO) | 12V | 30A | mit Sicherung | Metallhalter

Marke: Impulse Innovation
Bezeichnung: RL-NO-F-30
Typ: Relais, Trennrelais, Schließer-Relais, NO-Relay, Steuerrelais, KFZ-Relais, Arbeitsstromrelais
Relaisfunktion: Schließer (NO)
Kontaktkonfiguration: SPST-NO (1A)
Nennspannung: 12V DC
Nennstrom: 30A
Max. Schaltspannung: 75 VDC
Max. Schaltleistung: 420 W
Kontaktmaterial: Ag-Legierung
Kontaktwiderstand: ≤50 mΩ
Spulenleistung: 1,6 W
Spulenwiderstand: 90 Ω ±10%
Ansprechspannung: ≤7,8 V
Abfallspannung: ≥2,4 V
Schaltzeit: ≤10 ms (Ein/Aus)
Isolationswiderstand: ≥100 MΩ (500 VDC)
Anzahl Kontakte: 4
Anschlussart: Flachstecker 6,3 mm
Sicherungstyp: ATO (30A enthalten), kompatibel mit ATC, UniVAL®
Besonderheit: Integrierte Sicherung an Pin 30
Montageart: Schraubhalterung oder gesteckt
Abmessungen (LxHxB): ca. 30 × 22 × 45 mm
Gewicht: ca. 32 g
Betriebstemperatur: –40 °C bis +85 °C
Vibrationsfestigkeit: 10–40 Hz, 1,5 mm doppelseitige Amplitude
Stoßfestigkeit: 147 m/s², 11 ms
Feuchtigkeitsresistenz: bis 85 % rel. LF bei 40 °C

Eigenschaften:

4-poliges Schließerrelais (NO): Ideal für Stromkreise bis 30A mit hoher Schaltleistung.
Integrierte Flachstecksicherung (30A): Direkt an Pin 30 für effektiven Überlastschutz.
Geeignet für 12V DC-Systeme: Zuverlässiger Einsatz in Fahrzeugen und technischen Anlagen.
Einfache Montage: Schraubhalterung oder Stecksystem – flexibel installierbar.
Kompakte Bauform: Perfekt für Anwendungen mit begrenztem Platzangebot.
Robuste Bauweise: Hohe Beständigkeit gegen Vibration, Feuchtigkeit und Temperaturschwankungen.

Anwendungsbereiche:

Fahrzeugelektrik: PKW, LKW, Nutzfahrzeuge und Sonderfahrzeuge.
Land- und Baumaschinen: Steuerung von Pumpen, Lüftern und Beleuchtungssystemen.
Marinebereich: Boots- und Yachtinstallationen mit 12V Bordnetz.
Industrie: Steuer- und Schaltanlagen, Maschinenautomatisierung.
Versorgungsleitungen: Für Zusatzscheinwerfer, Heizelemente oder Pumpensteuerungen.

Beschreibung:

Das 4-polige Mini-Relais RL-NO-F-30 der Marke Impulse Innovation vereint kompakte Bauweise mit hoher Leistungsfähigkeit. Mit einer integrierten 30A-Sicherung bietet es zuverlässigen Schutz und spart gleichzeitig Platz durch den Wegfall eines externen Sicherungshalters.

Dank robustem Gehäuse und bewährter Ag-Kontaktlegierung arbeitet das Relais auch unter schwierigen Umgebungsbedingungen sicher. Es eignet sich ideal für Anwendungen in 12V-Systemen von Fahrzeugen, Maschinen oder maritimen Anlagen. Die flexible Montage per Schraubhalterung oder Steckverbindung ermöglicht eine schnelle und sichere Installation.

Kontaktbelegung:

Pin 30: Eingangsspannung (geschützt durch integrierte Sicherung)
Pin 85: Masseanschluss (Minus)
Pin 86: Schaltsignal (Plus)
Pin 87: Ausgang zu Verbraucher

Vergleichsnummern:

DURITE-HCUK 0-726-12
GUARDIAN-HCUK GR5F
WEHRLE 20200102, 20200140
WOOD AUTO MRL70304-12, RLY1026

Verwendungshinweise:

Nur für 12V Gleichstromsysteme geeignet.
Vor Einbau Sicherungswert und Anschlussplan prüfen.
Feste Montage und gute Masseverbindung sicherstellen.
Regelmäßige Sichtprüfung auf Verschleiß oder Überhitzung empfohlen.

Sicherheits- & Warnhinweise:

Nur mit korrekt abgesicherter Stromquelle betreiben.
Vor Anschluss Spannungsfreiheit sicherstellen.
Defekte oder beschädigte Relais nicht weiterverwenden.
Installation nur durch fachkundige Personen.
Von Kindern fernhalten – enthält Kleinteile.

Lieferumfang:

1x Mini Relais 4-polig, Schließer, 12V, 30A mit integrierter ATO-Sicherung

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Flachstecker 6,3mm
Relaisfunktion:	Schließer Relais (NO)
Sicherungsformat:	Standard Flachstecksicherung
Farbe:	Schwarz
Besonderheiten:	Mit Sicherung
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	4
Nennstrom:	30A
Sicherungswert:	30A
Relais Form:	Mini Relais
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
