RL180-12 Trennrelais 12V 100A Zweitbatterieset mit 3,3m AWG4 ⁄ 22mm² Kabelsatz
-
Produkttyp: Robustes Zweitbatterieset mit stabilem Trennrelais für PKW, Wohnmobile, Boote, Werkstätten und Hobby-Schrauber
-
Relais: RL180-12 (12V, 100A Nennstrom, 180A Spitzenstrom)
-
Kabelsatz: 3,3m AWG4 ⁄ 22mm² Batteriekabel (2,5m Rot, 0,8m Schwarz)
-
Sicherungen: 2x MIDI-Schraubsicherungshalter mit 2x 60A Mini-ANL Sicherungen
-
Batteriepolklemmen: 2x ECO Positiv (90° rechts) und Negativ (90° links)
-
Kabelschuhe: 4x Ringkabelschuh 20-25mm² M6 & 4x Ringkabelschuh 20-25mm² M8
-
Durchführungstülle: Standard bis 25mm²
Eigenschaften:
- Robustes Set für den Einbau einer Zusatzbatterie mit zuverlässigem Trennrelais
- Schließe-Relais schaltet Batterien sicher bei definierten Spannungswerten
- Bidirektionale Schaltung ermöglicht flexibles Laden und Entladen
- Einfache Installation mit allen notwendigen Komponenten
- Hochwertige AWG4 ⁄ 22mm² Kabel für optimale Stromübertragung
- Kompakte Bauweise für platzsparende Installation
- Ideal für Werkstätten, Freizeitfahrzeuge und Hobby-Schrauber
Anwendungsbereiche:
- PKW
- Wohnmobile
- Boote
- Caravan
- Camping
- Werkstätten
- Hobby-Schrauber
Produktbeschreibung:
Das RL180-12 Trennrelais 12V 100A Zweitbatterieset bietet eine zuverlässige und effiziente Lösung für die Installation von Zusatzbatterien in Fahrzeugen, Freizeitmobilen und industriellen Anwendungen.
Mit dem robusten Trennrelais RL180-12, das speziell für 12V Systeme mit einem Nennstrom von 100A und einer Spitzenstrombelastung von bis zu 180A ausgelegt ist, gewährleistet dieses Set eine sichere Trennung und Verbindung der Batterien.
Der hochwertige AWG4 ⁄ 22mm² Kabelsatz sorgt für eine optimale Stromübertragung bei gleichzeitig reduziertem Kabelgewicht, was die Installation erleichtert.
Die mitgelieferten MIDI-Schraubsicherungshalter und 60A Mini-ANL Sicherungen bieten zusätzlichen Schutz vor Überlastung und Kurzschlüssen.
Die kompakte Bauweise und die vielseitigen Anschlussmöglichkeiten machen dieses Set zu einer idealen Lösung für verschiedene Anwendungen, von Wohnmobilen über Boote bis hin zu Werkstätten.
Technische Daten:
Relais RL180-12:
-
Nennspannung: 12V
-
Nennstrom: 100A
-
Spitzenstrom: 180A (bis zu 3 Sekunden)
-
Maße (LxBxH): ca. 45 x 45 x 45 mm
-
Anzahl Kontakte: 4
-
Anschluss: 2x Schraube M6 & 2x Flachstecker 6,3mm
-
Gehäusematerial: Polyamid (PA)
-
Befestigung: Haltelasche zum Schrauben
-
Schaltweise: Benötigt Schaltsignal
Kontaktbelegung:
-
30: Verbindung zur Starterbatterie
-
87: Verbindung zur Zusatzbatterie bzw. zum Verbraucher
-
85: Steuereingang (z.B. D+)
-
86: Verbindung zur Fahrzeugmasse (GND)
Batteriekabel:
-
Leitermaterial: Kupferbeschichtetes Aluminium (CCA)
-
Leiterquerschnitt: AWG4 ⁄ 22mm²
-
Kabellänge Rot: 2,5m
-
Kabellänge Schwarz: 0,8m
-
Isolierung: Polyvinylchlorid (PVC)
-
Temperaturbereich: -40°C bis +90°C
Steuerkabel:
-
Leitermaterial: Kupfer (Cu)
-
Leiterquerschnitt: 0,75mm²
-
Kabellänge Rot: 5m
-
Kabellänge Schwarz: 1m
-
Isolierung: Polyvinylchlorid (PVC)
-
Temperaturbereich: -40°C bis +90°C
Sicherungen und Sicherungshalter:
-
Sicherungstyp: Mini-ANL
-
Sicherungshaltertyp: MIDI-Schraubsicherungshalter
-
Sicherungswert: 60A Dauerstrom
-
Anzahl Sicherungen: 2
-
Anzahl Sicherungshalter: 2
Batteriepolklemmen:
-
Anzahl: 2
-
Ausführung Positiv: 90° rechts
-
Ausführung Negativ: 90° links
-
Kabelquerschnitt: 1mm² bis 35mm²
Kabelschuhe:
-
Montage: Crimpen / Löten
-
Kontaktmaterial: Kupfer (Cu)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Kabelquerschnitt: 20-25mm²
-
Bohrung: M6 / M8
-
Anzahl: 8 (4x M6, 4x M8)
Durchführungstülle:
-
Ausführung: Standard bis 25mm²
-
Material: Polyvinylchlorid (PVC)
-
Farbe: Schwarz
Hinweise:
In Fahrzeugen mit fortschrittlichen Batteriemanagementsystemen (BMS) kann die Ladespannung so reguliert werden, dass die Trennrelais-Schaltschwellen beeinflusst werden.
Um eine optimale Ladeleistung der Zusatzbatterie sicherzustellen, wird bei solchen Systemen die Verwendung eines kompatiblen Ladeboosters empfohlen.
Eine zusätzliche Sperrdiode kann hilfreich sein, um den Stromfluss nur in eine Richtung zuzulassen.

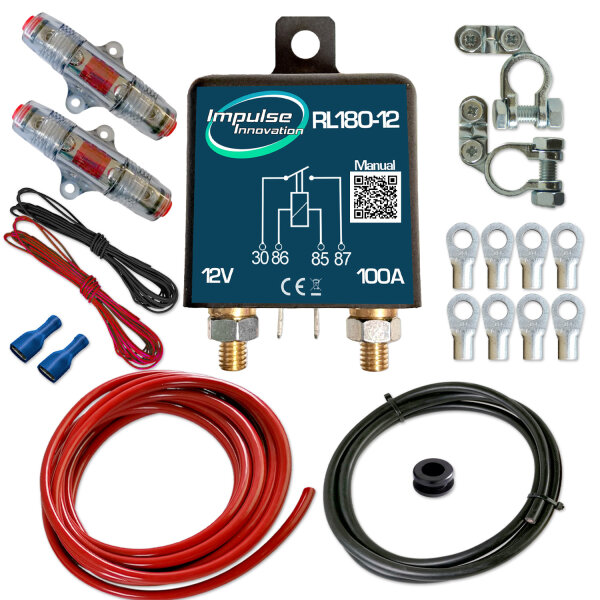

Lieferumfang:
- 1x RL180-12 Trennrelais
- 1x 2,5m Batteriekabel AWG4 ⁄ 22mm², Rot
- 1x 0,8m Batteriekabel AWG4 ⁄ 22mm², Schwarz
- 1x 4m Steuerkabel 0,75mm², Rot
- 1x 1m Steuerkabel 0,75mm², Schwarz
- 2x 60A Mini-ANL Sicherungen
- 2x MIDI-Schraubsicherungshalter
- 1x Batteriepolklemme ECO Positiv, 90° rechts
- 1x Batteriepolklemme ECO Negativ, 90° links
- 4x Ringkabelschuh 20-25mm² M6
- 4x Ringkabelschuh 20-25mm² M8
- 1x Durchführungstülle (Schwarz, bis 25mm²)
| Produkteigenschaft |
Wert |
| Stromart: |
Gleichstrom (DC) |
| Universelle Kompatibilität: |
Ja |
| Oldtimer-Teil: |
Ja |
| Tuning- & Styling-Teil: |
Ja |
| Versandgewicht: |
0,75 kg
|
| Artikelgewicht: |
0,75 kg
|
| Inhalt: |
1,00 Stück
|
