Zweitbatterieset ECO RL180-12 | Trennrelais 12 V | 6 m AWG8 CCA-Kabelsatz
-
Typ: Zweitbatterieset, Zusatzbatterie-Anschlusskit, Batterie-Trennrelais-Set, Bordbatterie-Nachrüstlösung, 12 V Batteriekopplung, Energiemanagement-Set, Komplettkit für Wohnmobil, Boot und Solarsystem
-
Spannung: 12 V DC
-
Relais: Schließer, 100 A Dauerstrom, 180 A Spitze (max. 3 s), gesteuert über 12 V-Signal (z. B. D+)
-
Kabel: 5,0 m rot + 1,0 m schwarz, AWG8 CCA, PVC-isoliert
-
Steuerleitung: 4,0 m rot + 1,0 m schwarz, 0,75 mm² Kupfer
-
Sicherungen: 2× 40 A MTA MidiVAL® mit Halter (Montage max. 30 cm ab Batterie)
-
Polklemmen: 90° ECO-Ausführung, Positiv rechts / Negativ links, für 1–35 mm² Kabel
-
Zubehör: 8× M6-Kabelschuhe (verzinnt, 8–10 mm²), 1× Durchführungstülle (bis 10 mm²)
-
Montage: Relais mit Befestigungsöse, kompakte Bauweise für flexible Platzierung
-
Anwendungen: Wohnmobile, Campervans, Boote, Solaranlagen, Caravan, Werkstatt- und Nutzfahrzeuge, DIY-Projekte
Eigenschaften:
-
Leistungsstarkes Trennrelais (100 A dauerhaft / 180 A kurzzeitig) für den sicheren Betrieb von Zusatzbatterien
-
Geeignet für 12 V Bordnetze in Wohnmobilen, Booten, Caravans oder autarken Solarsystemen
-
Relaissteuerung über D+ oder geschaltetes Plus – ideal für Lichtmaschinensteuerung ohne zusätzliche Elektronik
-
Verlustarmer Kabelsatz aus AWG8 CCA für zuverlässige Stromübertragung bei geringem Gewicht
-
Sicherungen und Halter bereits im Set enthalten – normgerechter Leitungsschutz direkt an der Batterie
-
Kompakte Bauweise für platzsparende Installation – auch bei begrenztem Stauraum
-
Polklemmen mit umsetzbarer Klemmplatte – anpassbar bei kleinen Leitungsquerschnitten
-
Vollständiges Nachrüst-Set – alle Komponenten für den sofortigen Einbau inklusive
Anwendungsbereiche:
-
Wohnmobile, Kastenwagen und Campervans zur Erweiterung des 12 V-Systems mit einer Zweitbatterie
-
Boote und Yachten zur sicheren Entkopplung von Starter- und Bordbatterie
-
Caravans und Anhänger mit elektrischer Rangierhilfe oder autarkem Innenausbau
-
Servicefahrzeuge, Werkstattwagen und mobile Einsatzfahrzeuge mit Zusatzstrombedarf
-
Offroad-Fahrzeuge, Expeditionsmobile, Pickups und Overlander
-
Solaranlagen mit Inselbetrieb zur sicheren Verbindung von Akku-Bank und Ladequelle
-
DIY-Projekte im Bereich mobile Stromversorgung, Outdoor-Technik oder autarke Energiesysteme
Beschreibung:
Das Zweitbatterieset ECO RL180-12 wurde speziell für den sicheren, spannungsgesteuerten Aufbau eines 12 V-Systems mit Zusatzbatterie entwickelt. Herzstück ist ein leistungsfähiges Trennrelais, das bei Anlegen eines Steuersignals (z. B. über D+ von der Lichtmaschine) die Verbindung zwischen Starter- und Bordbatterie herstellt.
Dank 100 A Dauerlast und 180 A Spitzenstrom eignet sich das System auch für leistungsstarke Verbraucher wie Kühlboxen, Inverter oder Ladebooster. Die vormontierten AWG8 CCA-Kabel sowie zwei MTA MidiVAL® Sicherungshalter mit 40 A bieten hohe Stromtragfähigkeit bei minimalem Spannungsverlust – direkt ab Batterie absicherbar.
Das Montageset ist vollständig: Enthalten sind neben dem Relais auch passende Batteriepolklemmen mit 90°-Abgang, Kabelschuhe, Steuerleitungen und eine Durchführungstülle. Durch die kompakte Bauform lässt sich das Set flexibel in Wohnmobilen, Booten oder Offroad-Fahrzeugen einsetzen – ideal auch für Selbstausbauer und Werkstätten.
Verwendungshinweise:
- Montage nur im spannungsfreien Zustand durchführen
- Sicherungen jeweils max. 30 cm hinter Batterie-Pluspol platzieren
- Leitungen vor Abrieb, Hitze und Feuchtigkeit schützen
- Alle Verbindungen fachgerecht crimpen oder löten und mechanisch sichern
- Bei < 10 mm² Kabelquerschnitt können die Klemmleisten der Polklemmen umgedreht werden
- Nach Montage: Funktionsprüfung (Relaisansteuerung, Spannung, Sicherungsschutz)
Kontaktbelegung Relais:
-
30: Eingang von Starterbatterie (Plus)
-
87: Ausgang zur Zusatzbatterie oder Verbraucher
-
85: Steuersignal (z. B. D+)
-
86: Masse (GND)
Sicherheits- & Warnhinweise:
- Nur für 12 V DC-Systeme geeignet
- Keine Verwendung in 24 V-Systemen
- Relais benötigt ein geschaltetes 12 V-Signal (z. B. D+)
- Sicherungen zwingend erforderlich – Brandgefahr bei Kurzschluss
- Nicht in explosionsgefährdeter Umgebung verwenden
- Einbau nur durch qualifiziertes Personal
- Verschluckbare Kleinteile – von Kindern fernhalten

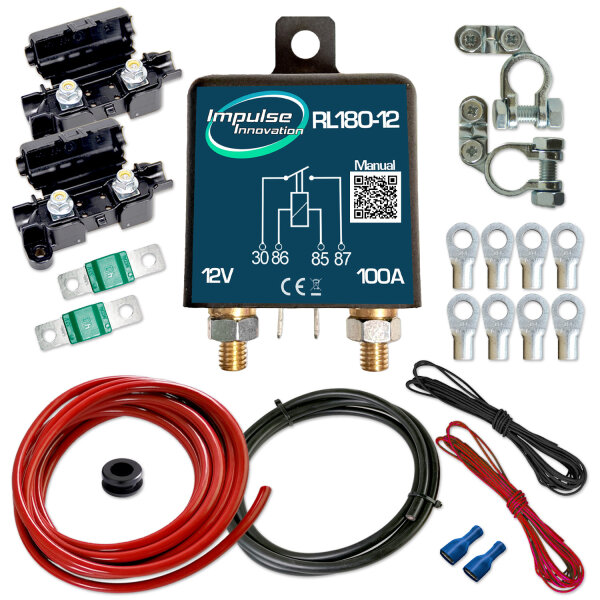

Lieferumfang:
- 1× RL180-12 Trennrelais (12 V, 100 A / 180 A)
- 1× Batteriekabel 5,0 m (rot, AWG8 CCA)
- 1× Batteriekabel 1,0 m (schwarz, AWG8 CCA)
- 1× Steuerleitung 4,0 m (rot, 0,75 mm² Cu)
- 1× Steuerleitung 1,0 m (schwarz, 0,75 mm² Cu)
- 2× MTA MidiVAL® Sicherungshalter
- 2× 40 A MTA MidiVAL® Sicherungen
- 1× Batteriepolklemme ECO Positiv 90° rechts
- 1× Batteriepolklemme ECO Negativ 90° links
- 8× Kabelschuhe M6 (verzinnt, für 8–10 mm²)
- 1× Durchführungstülle (PVC, schwarz, bis 10 mm²)
