Zweitbatterieset | BSR140-12 Automatik Trennrelais 12V | 6m 20mm² Kabel
-
Produkttyp: Trennrelais-Set, Zweitbatterieset, Bordbatterie-Einbausatz, Zusatzbatterieset, Batterieladeregelung, Batterietrennschalter, Stromverteiler-Set
-
Relais: Impulse BSR140-12
-
Nennspannung: 12V
-
Nennstrom: 140A
-
Spitzenstrom: 160A (5 Min)
-
Schaltpunkte: Ein: >13,3 V | Aus: <12,65 V
-
Stromaufnahme: 250mA Betrieb / 10mA Standby
-
Schaltrichtung: Bidirektional (Dual Sense)
-
D+ Leitung erforderlich: Nein
-
EURO6 geeignet: Nein
-
Schutzart: IP65
-
Gehäusematerial: Polybutylenterephthalat (PBT)
-
Anschlussart: Schraubanschluss M6 + Massekabel
-
Kabelsatz: 5 m Rot + 1 m Schwarz
-
Kabelquerschnitt: 20mm²
-
Leitermaterial: Kupfer (Cu)
-
Isolierung: PVC
-
Temperaturbereich: -40°C bis +90°C
-
Sicherungstyp: MTA MidiVAL®
-
Sicherungswert: 70A
-
Anzahl Sicherungen: 2
-
Sicherungshalter: 2× MIDI Schraubhalter (spritzwassergeschützt)
-
Polklemmen: Positiv 90° rechts, Negativ 90° links
-
Kontaktmaterial: Messing (CuZn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Kabelbereich Polklemmen: 1mm² bis 35mm²
-
Kabelschuhe: 4× M6, 4× M8, Kupfer, verzinnt
-
Durchführungstülle: schwarz, für Kabel bis 25mm²
-
Geeignet für: PKW, Busse, Camper, Caravans, Boote
Eigenschaften:
-
Automatisches Trennrelais mit Spannungsüberwachung – verhindert Tiefentladung der Starterbatterie bei Campern, PKW, Booten und Wohnmobilen
-
Bidirektionale Schaltlogik (Dual Sense) – ideal für die kombinierte Ladung über Lichtmaschine, Ladegeräte oder Solaranlagen
-
Robuste Ausführung mit IP65 – widerstandsfähig gegen Staub, Spritzwasser und Vibrationen im Offroad- und Marineeinsatz
-
Kein D+ Signal erforderlich – erleichtert die Nachrüstung in Fahrzeugen ohne klassischen Generator-Ausgang
-
Hochwertiger Kabelsatz mit 20mm² Querschnitt – verlustarme Energieübertragung bei langen Leitungswegen
-
Standardisierte Sicherungskomponenten – MIDI Sicherungen mit Halter für sichere, normkonforme Absicherung
Anwendungsbereiche:
-
Camper- und Wohnmobilausbau – ideal zur Nachrüstung einer Zweitbatterie für autarke Stromversorgung bei Reisemobilen und Vans
-
PKW & Transporter – sichere Energieversorgung für Kühlboxen, Beleuchtung, Werkzeuge und Bordverbraucher
-
Caravan & Offroad-Fahrzeuge – stabile Batterieanbindung für Outdoor- und Expeditionseinsätze
-
Car HiFi Systeme – unterbrechungsfreie Stromzufuhr für leistungsstarke Endstufen, Subwoofer und Kondensatoren
-
Boot & Yacht – sichere Trennung und Ladesteuerung für Starter- und Bordbatterie in maritimen Anwendungen
Beschreibung:
Das Zweitbatterieset mit BSR140-12 Automatik Trennrelais bietet eine professionelle Lösung zur sicheren Verbindung von Starter- und Zusatzbatterie in Campern, PKW, Caravans und Booten. Dank automatischer Spannungsüberwachung werden beide Batterien nur bei ausreichender Bordspannung zusammengeschaltet – so wird die Starterbatterie geschützt und die Versorgungsbatterie effizient geladen. Die bidirektionale Funktion (Dual Sense) erlaubt zudem eine gleichzeitige Ladung durch Solaranlagen oder externe Ladegeräte.
Der mitgelieferte Kabelsatz mit 20mm² Querschnitt sorgt für verlustarme Energieübertragung auch bei längeren Leitungswegen. Hochwertige MIDI-Sicherungen mit spritzwassergeschützten Haltern, sowie robuste Polklemmen und Kabelschuhe garantieren einen sicheren und langlebigen Einbau. Das System eignet sich perfekt für den mobilen Einsatz, autarke Stromversorgung im Reisemobil oder als Upgrade für leistungsstarke Car-HiFi-Anlagen.
Allgemeine Hinweise:
- Das Trennrelais funktioniert automatisch und benötigt keine manuelle Bedienung
- Geeignet für alle Starter- und Versorgungsbatterien mit 12V Bordspannung
- Kann mit AGM-, GEL-, Nass- und Lithiumbatterien (z. B. LiFePO₄) verwendet werden
-
Kompatibel mit externen Ladequellen: Funktioniert auch mit Solarladereglern und Ladegeräten. Bei reiner Solarladung kann das Relais durch seine bidirektionale Funktion jedoch Strom zur Starterbatterie leiten, wenn diese niedriger geladen ist. Um eine unerwünschte Entladung zu verhindern, wird der Einsatz einer Sperrdiode in Richtung Starterbatterie empfohlen.
- Bei Einbau unter extremen Bedingungen (Feuchtigkeit, Hitze) ist ein zusätzlicher mechanischer Schutz empfehlenswert
-
Nicht geeignet für EURO6-Fahrzeuge: Fahrzeuge mit intelligenter Lichtmaschine und Energiemanagementsystem (EURO6) liefern nicht dauerhaft genügend Ladespannung für das automatische Schalten des Relais. Hier wird ein DC-DC Ladebooster empfohlen.
-
Zweitbatterie mit hoher Ruhespannung (> 12,8 V): Bei Verwendung von Lithiumbatterien (z. B. LiFePO₄) oder anderen Batterietypen mit dauerhaft hoher Leerlaufspannung kann das Trennrelais auch ohne aktives Laden dauerhaft geschlossen bleiben. Um eine ungewollte Entladung der Starterbatterie zu verhindern, empfiehlt sich der Einsatz einer Sperrdiode in Richtung Starterbatterie.
-
Zweitbatterie vor Inbetriebnahme vorladen: Ist die Zusatzbatterie tiefentladen oder stark ungleich zur Starterbatterie, kann beim Zuschalten ein hoher Ausgleichsstrom fließen. Dies kann die Sicherung auslösen oder Bauteile schädigen. Beide Batterien sollten vor der Verbindung auf vergleichbaren Ladezustand gebracht werden.
Verwendungshinweise:
-
Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen
-
Einbauort festlegen – Relais trocken und vibrationsgeschützt befestigen
-
Kabelwege planen – Kabelverlauf so wählen, dass keine Scheuerstellen entstehen; Tülle verwenden
-
Sicherungen installieren – nahe an Pluspol von Starter- und Zweitbatterie montieren
-
Kabel anschließen – Plusleitungen und Masse fachgerecht mit Kabelschuhen und Polklemmen verbinden
-
Verbindungen kontrollieren – alle Schraubpunkte auf festen Sitz und Kontaktflächen überprüfen
-
Minuspol wieder anklemmen – Spannungsversorgung wiederherstellen
-
Funktionstest durchführen – Motor starten, Bordspannung prüfen, Relaisbetrieb beobachten
Sicherheits- & Warnhinweise:
-
Nur für 12V-Bordnetze geeignet – nicht in 24V-Systemen verwenden
-
Einbau nur im spannungsfreien Zustand – Kurzschluss- und Verletzungsgefahr
-
Fachgerechte Montage erforderlich – unsachgemäße Installation kann zu Schäden an Fahrzeug und Batterie führen
-
Verpolung vermeiden! – falscher Anschluss kann das Relais dauerhaft zerstören
-
Kabel gegen Scheuern sichern – immer mit Durchführungstülle oder Schutzschlauch arbeiten
- Nicht für EURO6-Fahrzeuge mit Batteriemanagement geeignet
-
Von Kindern fernhalten! – Kleinteile und stromführende Komponenten

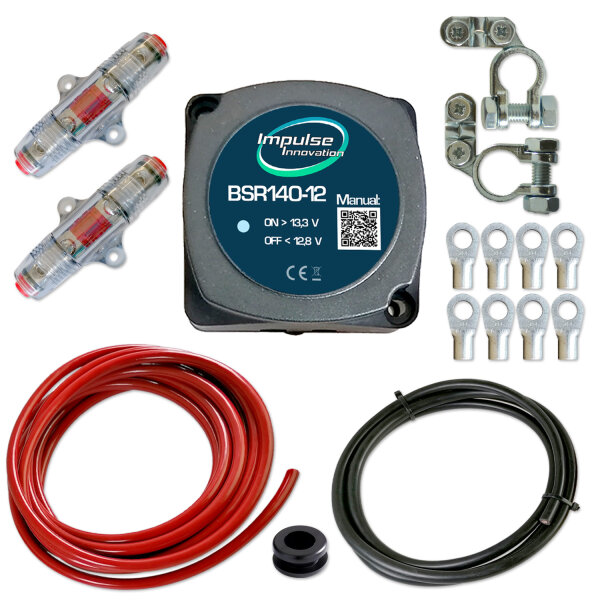

Lieferumfang:
- 1× Impulse BSR140-12 Automatik Trennrelais (12V, 140A, IP65)
- 2× MTA MidiVAL® Sicherung 70A
- 2× MIDI Sicherungshalter schraubbar, spritzwassergeschützt
- 1× Batteriekabel 20mm² Rot, 5 m
- 1× Batteriekabel 20mm² Schwarz, 1 m
- 1× Polklemme Positiv 90° rechts (1–35mm²)
- 1× Polklemme Negativ 90° links (1–35mm²)
- 4× Ringkabelschuh bis 25mm² M6, verzinnt
- 4× Ringkabelschuh bis 25mm² M8, verzinnt
- 1× Durchführungstülle schwarz für Kabel bis 25mm²
Angaben zur Produktsicherheit
Herstellerinformationen:
Impulse Innovation
Achsenkamp 1
Schleswig-Holstein
Neudorf-Bornstein, Deutschland, 24214
info@impulse-innovation.de
https://impulse-innovation.de
