Zweitbatterieset | RL180-12 ADV | Trennrelais 12 V 120 A | 6 m 10 mm² Kupferkabel | 4-fach Sicherungshalter
-
Produkttyp: Zweitbatterieset (ADV-Version), Trennrelais-Set, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 6 m Vollkupfer-Batteriekabel 10 mm² (5 m Rot, 1 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: –40 °C bis +90 °C
-
Sicherungen: 2 × 50 A MTA MidiVAL® Sicherungen
-
Sicherungshalter: 2 × MTA MidiVAL® Standard-Halter
-
Erweiterung: 1 × MTA UniVAL® 4-fach Sicherungshalter (ohne Sicherungen) für zusätzliche Verbraucher
-
Batteriepolklemmen: 90° POWER-Ausführung
-
Kabelschuhe: 8 × M6 verzinnt, passend für 10 mm²
-
Kabeldurchführung: Standard-Tülle bis 10 mm²
Eigenschaften:
-
ADV-Version mit zusätzlichem 4-fach UniVAL® Sicherungshalter – perfekt für den flexiblen Ausbau mehrerer Stromkreise
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom
-
10 mm² Vollkupferkabel – zuverlässig, flexibel und verlustarm
-
Sichere Absicherung durch 2 × 50 A MidiVAL® Sicherungen mit Standardhaltern
-
Power-Polklemmen für stabile und leitstarke Anschlüsse
- Ideal für Wohnmobile, Camper, Car-HiFi, Boote, Caravan und universelle Bordnetzerweiterungen
Anwendungsbereiche:
-
Erweiterte Bordnetzversorgung – über den 4-fach Sicherungshalter können zusätzliche Verbraucher flexibel abgesichert werden
-
Wohnmobile & Camper – kompakte Lösung für Bordstrom
-
Boote & Yachten – saubere Stromverteilung und Absicherung
-
Car-HiFi – stabile Versorgung für Endstufen, Subwoofer und Elektronik
-
Camping & Outdoor – sichere und flexible Stromversorgung
Beschreibung:
Das RL180-12 ADV Zweitbatterieset bietet neben dem bewährten Trennrelais RL180-12 und einem 10 mm² Vollkupfer-Kabelsatz einen zusätzlichen MTA UniVAL® 4-fach Sicherungshalter. Damit lassen sich mehrere Verbraucher wie Kühlbox, Ladegeräte oder Lichtkreise individuell absichern – ideal für alle, die eine flexible Bordnetzerweiterung benötigen.
Die 50 A MidiVAL® Sicherungen mit Standardhaltern sorgen für zuverlässigen Leitungsschutz, während die Power-Polklemmen eine stabile Verbindung sicherstellen. Dieses ADV-Set ist die richtige Wahl für Camper, Boote, Car-HiFi-Anlagen und mobile Energiesysteme.
Verwendungshinweise:
- Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren.
- Kabelwege sorgfältig verlegen, vor Hitze und Scheuerstellen schützen.
- Sicherungen nahe an den Batterie-Pluspolen einsetzen.
- 4-fach Sicherungshalter für Verbraucherleitungen nutzen und einzeln absichern.
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
- Kabelschuhe fachgerecht crimpen und fest verschrauben.
- Nach Montage Funktionstest durchführen.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Nur mit vorgesehenen Sicherungen betreiben (hier: 50 A MidiVAL®).
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel vor Feuchtigkeit, Hitze und mechanischer Belastung schützen.
- Fachgerechte Montage empfohlen.
- Produkt und Verpackung von Kindern fernhalten.

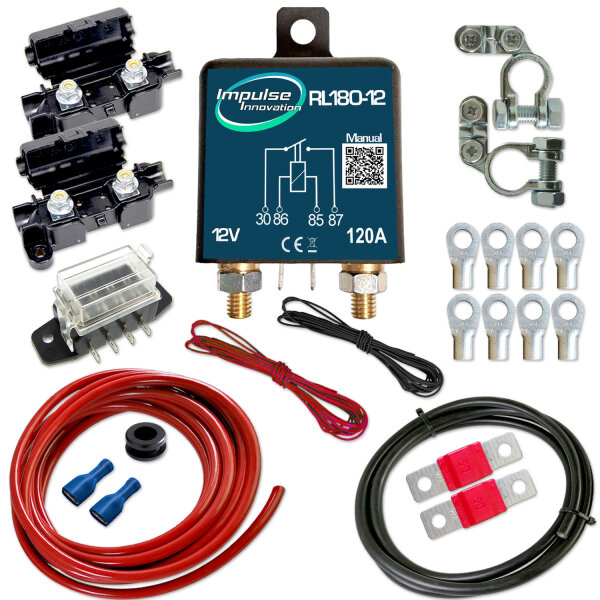

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel 10 mm² Vollkupfer, 5 m, Rot
- 1 × Batteriekabel 10 mm² Vollkupfer, 1 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 50 A MTA MidiVAL® Sicherungen
- 2 × MTA MidiVAL® Standard-Sicherungshalter
- 1 × MTA UniVAL® 4-fach Sicherungshalter (ohne Sicherungen)
- 2 × Batteriepolklemmen 90° POWER-Ausführung
- 8 × Ringkabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
Angaben zur Produktsicherheit
Herstellerinformationen:
Impulse Innovation
Achsenkamp 1
Schleswig-Holstein
Neudorf-Bornstein, Deutschland, 24214
info@impulse-innovation.de
https://impulse-innovation.de
