Trennrelaisset | RL180-12 12V 120A | PRO | Komplettset mit Kupferkabel

Produkttyp: Trennrelaisset (PRO-Serie), Hochstrom-Komplettset mit reinen Kupferleitungen, Batterietrennrelais-Set, Bordnetz-Trennsystem
Artikelnummern: RL180-12-PRO-103, RL180-12-PRO-163, RL180-12-PRO-203, RL180-12-PRO-253, RL180-12-PRO-106, RL180-12-PRO-166, RL180-12-PRO-206, RL180-12-PRO-256
Relais: RL180-12 (12 V DC, 120 A Dauerstrom, 180 A Spitzenstrom < 3 s), Schließer (NO)
Schaltfunktion: Einpoliger Schließer mit potenzialfreiem Schaltkontakt, Steuersignal erforderlich (z. B. D+)
Abmessungen Relais (LxBxH): ca. 45 × 45 × 45 mm, Haltewinkel zur Schraubmontage
Steuerleitungen: 4 m rot 0,75 mm² und 1 m schwarz 0,75 mm² inklusive 2 × Flachsteckhülsen 6,3 mm und Kabeldurchführungstülle
Polklemmen: 1 × Satz POWER Polklemmen (Plus / Minus)

Eigenschaften:

PRO-Komplettset – anschlussfertiges Trennsystem mit hochwertigen Kupferleitungen (OFC) für maximale Leitfähigkeit.
RL180-12 Hochstromrelais – 120 A Dauerstrom, 180 A Spitzenstrom; vibrationsfestes Polyamidgehäuse mit Befestigungslasche.
Reine Kupferkabel – verlustarm, hochflexibel und ideal für Car-HiFi, Camper, Boot und Solar.
Doppelseitige Absicherung über MidiVAL® oder MegaVAL® Sicherungssysteme.
Steuerleitungen mit Flachsteckhülsen und Kabeldurchführungstülle für saubere, sichere Installation.
Vollständig mit Ringkabelschuhen, Polklemmen und Steuerleitungen ausgestattet.

Anwendungsbereiche:

Wohnmobile & Camper: Automatische Trennung und Verbindung von Starter- und Bordbatterie.
Car-HiFi: Sichere Spannungsversorgung für Hochleistungsverstärker und Zusatzverbraucher.
Boote & Yachten: Hochstromverkabelung mit spritzwassergeschützter Absicherung.
Solaranlagen & Nutzfahrzeuge: Effiziente Energieverteilung mit Kupferleitungen.

Beschreibung:

Das Trennrelaisset RL180-12 PRO bietet ein professionelles Hochstromsystem zur sicheren Batterietrennung in 12V-Anwendungen. Mit massiven Kupferleitungen von 10 bis 25 mm² und doppelseitiger Absicherung durch MidiVAL® oder MegaVAL® Sicherungen ist dieses Set für anspruchsvolle Installationen konzipiert. Das RL180-12 Relais verbindet Starter- und Bordbatterie bei aktivem Steuersignal (z. B. D+) und trennt sie automatisch nach dem Abschalten des Motors.

Die PRO-Version ist optimal geeignet für Car-HiFi, Camper, Solaranlagen und Marineanwendungen, wo verlustarme Stromübertragung und hohe Zuverlässigkeit gefragt sind.

Verwendungshinweise:

Vor Montage Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
Relais trocken und vibrationsgeschützt montieren.
Sicherungshalter nahe an den Batteriepolen installieren.
Kabelschuhe fachgerecht crimpen und fest verschrauben.
Steuersignal korrekt anschließen (z. B. D+ oder Zündplus).
Kabeldurchführungstülle verwenden, um Leitungen sicher durch Trennwände zu führen.
Nach Installation Funktionsprüfung durchführen.

Kontaktbelegung:

Klemme	Bezeichnung	Funktion
30	Batterie-Plus Eingang	Anschluss zur Starterbatterie oder Stromquelle (+12 V DC)
87	Schalt-Ausgang	Verbindung zur Bordbatterie oder zu Verbrauchern (aktiv bei eingeschaltetem Relais)
85	Spulenanschluss Masse (GND)	Negativer Anschluss der Relaisspule
86	Spulenanschluss Steuerleitung	Positiver Steueranschluss (z. B. D+ Signal oder Zündplus)

Sicherheits- & Warnhinweise:

Nur für 12V-DC-Systeme verwenden.
Vor Montage Bordnetz spannungsfrei schalten.
Polarität beachten – falscher Anschluss kann Bauteile zerstören.
Immer mit den vorgesehenen Sicherungen betreiben.
Kabel vor Hitze, Feuchtigkeit und mechanischer Belastung schützen.
Montage durch Fachpersonal empfohlen.

Lieferumfang (je nach Variante):

**Trennrelaisset RL180-12 PRO – Varianten & technische Ausstattung**
Artikelnummer	Leitung (Plus / Minus)	Sicherungshalter	Sicherung	Kabelverbinder	Leitungsquerschnitt	Besonderheit
RL180-12-PRO-103	2,5 m rot + 1 m schwarz Kupfer	2 × MTA MidiVAL® Standard	2 × 50 A MidiVAL®	8 × Ringkabelschuhe 10 mm²	10 mm²	Kompaktset für PKW & Camper
RL180-12-PRO-163	2,5 m rot + 1 m schwarz Kupfer	2 × MTA MidiVAL® Standard	2 × 60 A MidiVAL®	8 × Ringkabelschuhe 16 mm²	16 mm²	Mittlere Leistung für Car-HiFi & Solar
RL180-12-PRO-203	2,5 m rot + 1 m schwarz Kupfer	2 × Midi-Halter spritzwassergeschützt	2 × 70 A MidiVAL®	8 × Ringkabelschuhe 20 mm²	20 mm²	Wassergeschützt, für Marine & Offroad
RL180-12-PRO-253	2,5 m rot + 1 m schwarz Kupfer	2 × MTA MegaVAL® anreihbar	2 × 100 A MegaVAL®	8 × Ringkabelschuhe 25 mm²	25 mm²	Profi-Set für Hochstromanwendungen
RL180-12-PRO-106	5 m rot + 1 m schwarz Kupfer	2 × MTA MidiVAL® Standard	2 × 50 A MidiVAL®	8 × Ringkabelschuhe 10 mm²	10 mm²	Langversion für größere Fahrzeuge
RL180-12-PRO-166	5 m rot + 1 m schwarz Kupfer	2 × MTA MidiVAL® Standard	2 × 60 A MidiVAL®	8 × Ringkabelschuhe 16 mm²	16 mm²	Verstärkte Version für Car-HiFi
RL180-12-PRO-206	5 m rot + 1 m schwarz Kupfer	2 × Midi-Halter spritzwassergeschützt	2 × 70 A MidiVAL®	8 × Ringkabelschuhe 20 mm²	20 mm²	Wassergeschützt für Marineeinsatz
RL180-12-PRO-256	5 m rot + 1 m schwarz Kupfer	2 × MTA MegaVAL® anreihbar	2 × 100 A MegaVAL®	8 × Ringkabelschuhe 25 mm²	25 mm²	Maximale Leistung für Profisysteme

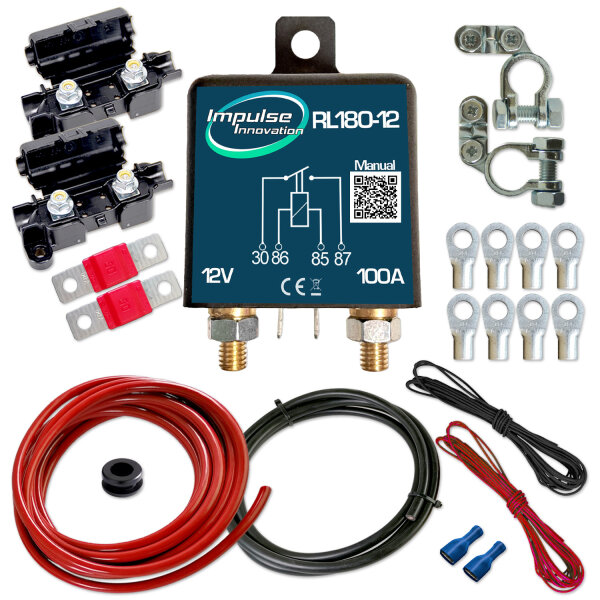

Alle Varianten enthalten das Hochstromrelais RL180-12, Steuerleitungen mit Flachsteckhülsen, Kabeldurchführungstülle, Polklemmen und passende Kupferleitungen mit abgestimmter Sicherungsauslegung. Das PRO-System bietet maximale Stromtragfähigkeit, minimale Verluste und professionelle Zuverlässigkeit für den Einbau in Fahrzeuge, Boote und Energiesysteme.

Produkteigenschaft	Wert
Relaisfunktion:	Schließer Relais (NO)
Leitermaterial:	Elektrolytkupfer (ECu)
Stromart:	Gleichstrom (DC)
Universelle Kompatibilität:	Ja
mit Kabelsatz:	Ja
Versandgewicht:	1,02 kg
Artikelgewicht:	1,02 kg
Inhalt:	1,00 Stück
