Zweitbatterieset RL180-12 | Trennrelais 12 V 100 A | 6 m ECO AWG8 CCA-Kabelsatz | Universal Batteriehalter VW T4 T5 T6
-
Typ: Zweitbatterieset, Zusatzbatterie-Anschlusskit, Batterie-Trennrelais-Set, Bordbatterie-Nachrüstlösung, 12 V Batteriekopplung, Energiemanagement-Set mit Universal-Batteriehalter für VW T4 / T5 / T6
-
Spannung: 12 V DC
-
Relais: Schließer, 100 A Dauerstrom, 180 A Spitze (max. 3 s), gesteuert über 12 V-Signal (z. B. D+)
-
Kabelsatz: 5,0 m rot + 1,0 m schwarz, AWG8 CCA, PVC-isoliert (gesamt 6 m)
-
Steuerleitung: 4,0 m rot + 1,0 m schwarz, 0,75 mm² Kupfer
-
Sicherungen: 2× 40 A MTA MidiVAL® mit Halter (Montage max. 30 cm ab Batterie)
-
Batteriehalter: Universalplatte BH-01, 380 × 200 × 30 mm, 1,5 mm verzinktes Stahlblech, variable Schlitzbohrungen
-
Polklemmen: ECO 90° (Pos. rechts / Neg. links), für 1–35 mm²
-
Zubehör: 8× M6-Kabelschuhe (verzinnt, 8–10 mm²), 1× Durchführungstülle (bis 10 mm²)
-
Anwendungen: VW T4 / T5 / T6 / T6.1, Wohnmobile, Boote, Solarsysteme, Offroad- & Werkstattfahrzeuge, DIY-Projekte
Eigenschaften:
-
Leistungsstarkes Trennrelais 100 A (180 A Peak) für sicheren Zweitbatteriebetrieb
-
6 m AWG8 CCA-Kabelsatz – verlustarm & leicht
-
Universal-Batteriehalter BH-01 aus 1,5 mm verzinktem Stahlblech – rostbeständig & passgenau für VW Busse
- Variable Schlitzbohrungen für flexible Montage unter Sitz, auf Bodenplatte oder in Schrank
- Fixierung über Konterplatte + Schraube oder optionale Gurte (nicht enthalten)
-
Sicherungen & Halter für normgerechten Leitungsschutz direkt an der Batterie
-
Kompaktes Gesamtset – Kabel, Relais, Sicherungen & Halterung sofort einsatzbereit
Anwendungsbereiche:
- Nachrüstung von Zweitbatterien in VW T4 / T5 / T6 / T6.1
- Campervans, Wohnmobile, Offroader, Service- & Werkstattfahrzeuge
- Bordnetze in Booten & Yachten
- Autarke Solarsysteme & DIY-Energiesysteme
Beschreibung:
Das Zweitbatterieset RL180-12 kombiniert ein 100 A-Trennrelais, einen verlustarmen 6 m AWG8-Kabelsatz und die robuste Batteriehalterplatte BH-01. Das Relais koppelt Starter- und Bordbatterie während des Ladevorgangs (D+) und trennt danach automatisch. Die verzinkte Halterung sorgt für stabile, rostbeständige Montage unter Sitz oder Bodenplatte der VW-Bus-Reihen T4 bis T6.1.
Kontaktbelegung Relais:
-
30: Starterbatterie Plus
-
87: Zusatzbatterie / Verbraucher
-
85: Steuersignal (D+)
-
86: Masse (GND)
Verwendungshinweise:
- Montage nur im spannungsfreien Zustand durchführen
- Sicherungen jeweils max. 30 cm hinter Batterie-Pluspol platzieren
- Leitungen vor Abrieb, Hitze und Feuchtigkeit schützen
- Alle Verbindungen fachgerecht crimpen oder löten und mechanisch sichern
- Bei < 10 mm² Kabelquerschnitt können die Klemmleisten der Polklemmen umgedreht werden
- Nach Montage: Funktionsprüfung (Relaisansteuerung, Spannung, Sicherungsschutz)
Sicherheits- & Warnhinweise:
- Nur für 12 V DC-Systeme geeignet
- Keine Verwendung in 24 V-Systemen
- Relais benötigt ein geschaltetes 12 V-Signal (z. B. D+)
- Sicherungen zwingend erforderlich – Brandgefahr bei Kurzschluss
- Nicht in explosionsgefährdeter Umgebung verwenden
- Einbau nur durch qualifiziertes Personal
- Verschluckbare Kleinteile - von Kindern fern halten

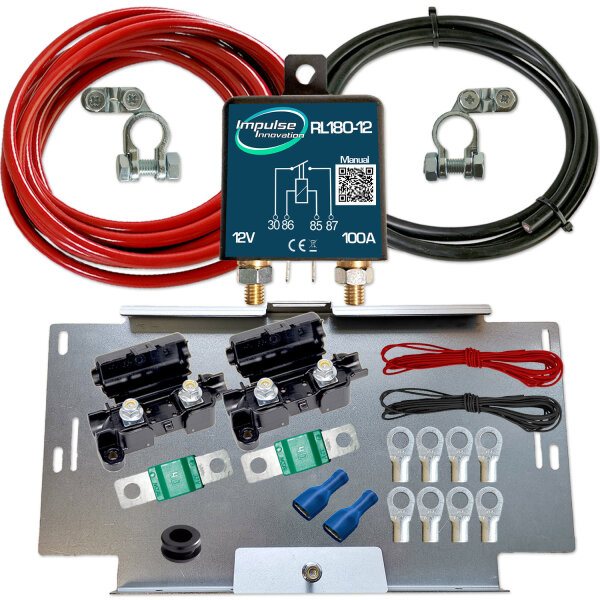

Lieferumfang:
- 1× RL180-12 Trennrelais 12 V 100 A / 180 A
- 1× Batteriekabel 5,0 m rot AWG8 CCA
- 1× Batteriekabel 1,0 m schwarz AWG8 CCA
- 1× Steuerleitung 4,0 m rot 0,75 mm²
- 1× Steuerleitung 1,0 m schwarz 0,75 mm²
- 2× MTA MidiVAL® Sicherungshalter + 2× 40 A Sicherungen
- 1× Batteriepolklemme ECO Positiv 90°
- 1× Batteriepolklemme ECO Negativ 90°
- 8× Kabelschuhe M6 (verzinnt, 8–10 mm²)
- 1× Durchführungstülle (PVC, bis 10 mm²)
- 1× Batteriehalter BH-01 (380 × 200 × 30 mm, 1,5 mm Stahlblech, verzinkt)
- 1× Konterplatte + Schraube + Mutter
| Produkteigenschaft |
Wert |
| Versandgewicht: |
1,63 kg
|
| Artikelgewicht: |
1,61 kg
|
| Inhalt: |
1,00 Stück
|
