Zweitbatterieset | BSR140-12 Automatik Trennrelais 12V 140A | 6m 25mm² Kabel | Batteriehalter VW T4 T5 T6 Universal
-
Produkttyp: Zweitbatterieset, Bordbatterie-Kit, Zusatzbatterie-Set, Batterie-Verkabelung, Nachrüstsatz, Spannungs-Trennmodul, Camper-Stromversorgung
-
Relais: BSR140-12 (12V, 140A Nennstrom, 160A Spitzenstrom, bidirektional, IP65, DualSense)
-
Schaltpunkte: Ein: >13,3 V | Aus: <12,65 V
-
Kabelsatz: 6 m Batteriekabel ECu 25mm² (5 m Rot, 1 m Schwarz, PVC-isoliert)
-
Sicherungen: 2× MTA MegaVAL® 100A inkl. Halter, anreihbar
-
Polklemmen: verzinnt, für 25mm² Kabel
-
Kabelschuhe: 4× M6 & 4× M8, Kupfer verzinnt
-
Durchführungstülle: zuschneidbar, 8–17 mm (schwarz)
-
Batteriehalter: BH-01, verzinktes 2 mm Stahlblech, 368×236 mm, unter Sitz oder universal montierbar
-
Spannungssystem: 12 Volt
-
Passend für: PKW, Bus, Wohnmobil, Boot, Camping, Werkstatt, Vanlife, Car Hifi
Eigenschaften:
-
Automatische Batterietrennung – schützt die Starterbatterie vor Tiefentladung beim Standbetrieb
-
Bidirektionales Relais – erlaubt beidseitiges Laden, z. B. Solarbatterie ↔ Starterbatterie
-
Kein D+ Signal erforderlich – ideal für moderne Fahrzeuge oder Nachrüstungen ohne Lima-Signal
-
Robuste Halterplatte aus verzinktem Stahl – passgenau für VW T4/T5/T6 oder flexibel montierbar
-
Verpresste 25mm² Vollkupferkabel – verlustarme Verbindung, auch für leistungsstarke Verbraucher
-
MegaVAL® Sicherungssystem – professionelle Absicherung bei hoher Stromlast
-
Einbaufreundlich und wartungsfrei – vormontierte Komponenten für schnelle Integration
- Geeignet für Camper, Vanlife, Car Hifi, Boote und Werkstattbetrieb
Anwendungsbereiche:
-
Camper-Ausbau – Stromversorgung für Kühlbox, Beleuchtung, USB & Ladegeräte
-
Vanlife & Offgrid-Projekte – unabhängige Zweitbatterie-Lösung für unterwegs
-
Car Hifi Anlagen – stabile Versorgung für Endstufen & Hochleistungsverbraucher
-
Boot & Freizeit – sichere Energieverteilung bei 12 V Bordnetzen
-
Transporter & Nutzfahrzeuge – Zusatzstrom für Werkzeuge, Innenausbau & Einsätze
-
Selbstbau & Werkstatt – bewährte Trennrelais-Technik als Set zur einfachen Montage
Beschreibung:
Das Zweitbatterieset BSR140-12 bietet dir eine einfache, robuste Lösung zur Nachrüstung einer zweiten Batterie im Fahrzeug, Boot oder Camper. Es schützt deine Starterbatterie zuverlässig vor Tiefentladung und erlaubt über das automatische Trennrelais eine bidirektionale Ladung – ohne D+ Signal.
Die mitgelieferte Stahl-Grundplatte (verzinkt) passt unter die Sitzkonsole im VW T4/T5/T6 oder lässt sich flexibel montieren. Dank 6 m 25mm² ECu-Kabelsatz, MegaVAL®-Sicherungshaltern, Polklemmen und Ringkabelschuhen ist alles enthalten, was du für eine sichere, leistungsfähige Installation brauchst.
Ob beim Van-Ausbau, im Car Hifi-Setup oder bei gewerblichen Einbauten – dieses Set liefert eine zuverlässige 12 V-Stromversorgung mit hochwertigen Komponenten.
Verwendungshinweise:
-
Vorbereitung: Fahrzeug stromlos machen (Minuspol abklemmen), Zündung aus
-
Einbauort festlegen: Batteriehalter unter Sitz oder auf ebener Fläche sicher verschrauben
-
Kabelweg planen: Plus- und Masseleitungen auf Länge prüfen und gegen Scheuern sichern
-
Durchführungstülle einsetzen: Karosseriedurchführung abdichten (mitgelieferte Tülle, 8–17 mm)
-
Relais montieren: BSR140-12 an gut zugänglicher, vibrationsfreier Stelle befestigen
-
Plusleitungen anschließen: Ringkabelschuhe an Starter- und Bordbatterie anbringen – über Sicherungshalter
-
Sicherungen montieren: MegaVAL®-Sicherungen möglichst batterienah in die Plusleitungen einsetzen
-
Minusleitungen anschließen: Massekabel von Bordbatterie an Fahrzeugmasse verschrauben
-
Polklemmen montieren: 90° Klemmen an Batteriepol setzen – Rot = Plus, Schwarz = Minus
-
Stromversorgung wiederherstellen: Minuspol der Starterbatterie wieder anklemmen
-
Funktionstest durchführen: Motor starten – Relais schaltet ab ca. 13,3 V automatisch durch
-
Wartung: Verbindung regelmäßig prüfen, Schrauben nachziehen, Leitungen auf Scheuerstellen kontrollieren
Hinweise:
-
EURO6-Fahrzeuge: Bei modernen Lichtmaschinen mit variabler Ladespannung (EURO6) wird ein DC-DC-Ladebooster empfohlen, da einfache Trennrelais nicht dauerhaft schalten.
-
Solaranlage: Bei reiner Solarladung sollte eine Sperrdiode zwischen Solarregler und Starterbatterie eingebaut werden, um eine Rückentladung zu vermeiden.
-
Relaisbetrieb: Das BSR140-12 ist nicht D+-abhängig und erkennt Ladespannung automatisch – ideal für Fahrzeuge ohne Generator-Signal.
Sicherheits- und Warnhinweise:
-
Montage nur im spannungslosen Zustand! Vor Einbau stets Minuspol der Starterbatterie abklemmen.
-
Plusleitungen müssen abgesichert werden! MegaVAL® Sicherungshalter so nah wie möglich an der Batterie montieren.
-
Keine Verpolung zulässig! Anschlüsse eindeutig markieren – falscher Anschluss kann Relais zerstören.
-
Kabeldurchführungen gegen Scheuern sichern! Mitgelieferte Tülle verwenden – Kurzschlussgefahr bei scharfen Kanten.
-
Relais vor Feuchtigkeit schützen! Montageort wählen, der trocken und vibrationsarm ist (IP65 geschützt).
-
Nach Installation alle Schraubverbindungen prüfen! Lockere Massepunkte führen zu Ladeproblemen.
-
EURO6: Bei variabler Ladespannung kann das Relais nicht korrekt schalten – DC/DC-Booster empfohlen.
-
Installation durch Fachkraft empfohlen, insbesondere bei Fahrzeugen mit CAN-Bus oder Batteriemanagementsystem.
-
Darf nicht in die Hände von Kindern gelangen! Elektrische Komponenten und Kleinteile können verschluckt oder falsch angeschlossen werden.

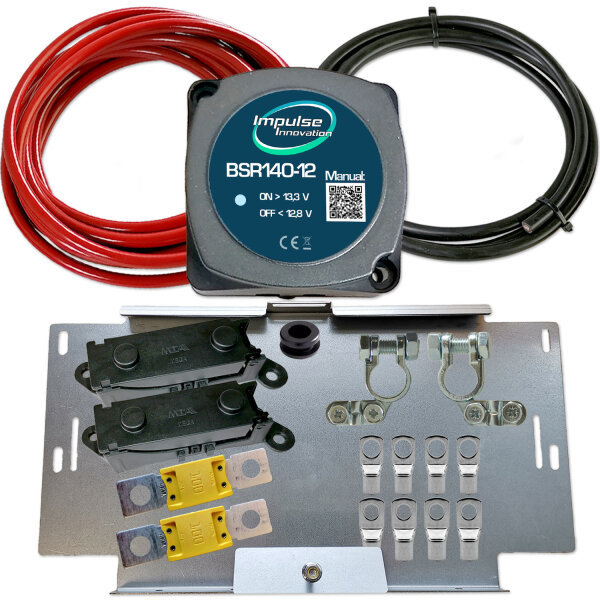

Lieferumfang:
- 1× Automatik-Trennrelais BSR140-12 (12V, 140A, IP65, DualSense)
- 1× Batteriehalter BH-01 (verzinkt, für VW T4/T5/T6 oder Universalmontage)
- 1× Batteriekabel Rot 25mm² (ECu), 5 m, mit Ringkabelschuhen
- 1× Batteriekabel Schwarz 25mm² (ECu), 1 m, mit Ringkabelschuhen
- 2× MegaVAL® Sicherungshalter (anreihbar)
- 2× MegaVAL® 100A Sicherungen
- 1× Polklemme Positiv
- 1× Polklemme Negativ
- 1× Abdeckung für Polklemme Rot
- 1× Abdeckung für Polklemme Schwarz
- 4× Ringkabelschuh M6 (25mm², verzinnt)
- 4× Ringkabelschuh M8 (25mm², verzinnt)
- 1× Kabeldurchführungstülle (variabel zuschneidbar, 8–17 mm)
