10x Trennrelais | RL180-12 | 12V | 120A | Hochstromrelais für KFZ, Wohnmobile & Solaranlagen
-
Modellbezeichnung: RL180-12
-
Typ: Trennrelais, Hochstromrelais, KFZ-Relais, Schaltrelais, Lastrelais, Batterietrennrelais, Schließerrelais, Relais 12V KFZ
-
Gehäusematerial: Polyamid (PA)
-
Schaltfunktion: Schließer (NO)
-
Nennspannung: 12 V DC
-
Nennstrom: 120 A
-
Spitzenstrom: 180 A (max. 3 Sekunden)
-
Stromart: Gleichstrom (DC)
-
Abmessungen (LxBxH): ca. 45 x 45 x 45 mm
-
Anzahl Kontakte: 4
-
Anschlussart: 2 x Schraube M6, 2 x Flachstecker 6,3 mm
-
Montage: Haltelasche zur Schraubmontage
Eigenschaften:
-
Leistungsstarkes Hochstromrelais: 120A Dauerstrom und 180A Spitzenstrom – ideal für Stromkreise mit hohen Lasten
-
Zuverlässige Batterietrennung: Automatische Steuerung über D+ oder externes Signal
-
Kompakte Bauform: Perfekt für beengte Einbauorte in KFZ, Booten oder Campern
-
Flexible Installation: Kombination aus Schraub- und Flachsteckanschlüssen
-
Robustes Polyamid-Gehäuse: Vibrationsfest, langlebig und für den Dauerbetrieb ausgelegt
-
Universell einsetzbar: Passend für 12V-Bordnetze in Autos, Wohnmobilen, Car-HiFi-Systemen und Solaranlagen
Besonderheit des 10er-Packs:
-
Kostenersparnis: Deutlich günstiger im Vergleich zum Einzelkauf – ideal für Vielanwender
-
Projektfreundlich: Perfekt für Werkstätten, Camper-Ausbau, Car-HiFi-Installationen, Flottenumbauten oder den gewerblichen Einsatz
-
Effizienz: Einheitliche Lieferung von 10 identischen Relais erleichtert die Planung und Serienmontage
-
Vorrat auf Lager: Immer passende Hochstromrelais griffbereit – ohne Wartezeiten oder Nachbestellungen
Anwendungsbereiche:
-
Zweitbatterie-Systeme: Automatische Trennung zwischen Starter- und Bordbatterie
-
Wohnmobile & Camper: Sichere Energieversorgung für autarke Stromsysteme
-
Car-HiFi: Stabile Stromverteilung für leistungsstarke Verstärker
-
Solarsysteme: Optimale Integration von Ladereglern und Energiespeichern
-
Boote & Nutzfahrzeuge: Erweiterung und Schutz von Bordstromsystemen
Beschreibung:
Das Trennrelais RL180-12 ist die bewährte Lösung für eine zuverlässige Steuerung von 12V-Bordnetzen. Mit 120A Dauerstrom und bis zu 180A Spitzenstrom eignet sich das Relais optimal für Zweitbatterie-Systeme, Wohnmobile, Car-HiFi-Anwendungen, Boote und Solaranlagen.
Im 10er Pack bietet es zusätzlich einen attraktiven Preisvorteil, macht den Serienausbau einfacher und ist ideal für Werkstätten, Camper-Projekte oder den gewerblichen Einsatz. Alle Relais sind identisch, was die Planung und Montage vereinheitlicht und Zeit spart.
Verwendungshinweise:
-
Polarität beachten: Plusleitungen an Schraubklemmen, Steuersignal an Flachstecker anschließen
-
Steuersignal erforderlich: Schaltet nur bei aktivem Signal (z. B. D+ der Lichtmaschine)
-
Absicherung empfohlen: Leitungen mit passenden Sicherungen schützen
-
Montage: Vibrationsgeschützt und trocken installieren
-
Wartung: Kontakte regelmäßig auf festen Sitz und Korrosion überprüfen
Kontaktbelegung:
| Klemme |
Funktion |
| 30 |
Batterie-Plus Eingang (Starterbatterie) |
| 87 |
Ausgang Plus (geschaltet zur Zusatzbatterie oder Verbraucher) |
| 85 |
Spulenanschluss Masse (GND) |
| 86 |
Spulenanschluss Plus (Steuersignal, z. B. D+) |
Sicherheits- & Warnhinweise:
- Nur für 12V Gleichstromsysteme geeignet
- Vor Montage Bordnetz spannungsfrei schalten – Kurzschluss- und Brandgefahr!
- Immer mit geeigneten Sicherungen betreiben
- Falscher Anschluss (vertauschte Polarität) zerstört das Relais
- Vor Nässe, Hitze und mechanischer Belastung schützen
- Nur für den vorgesehenen Einsatz verwenden – keine Modifikationen
- Von Kindern fernhalten
Lieferumfang:

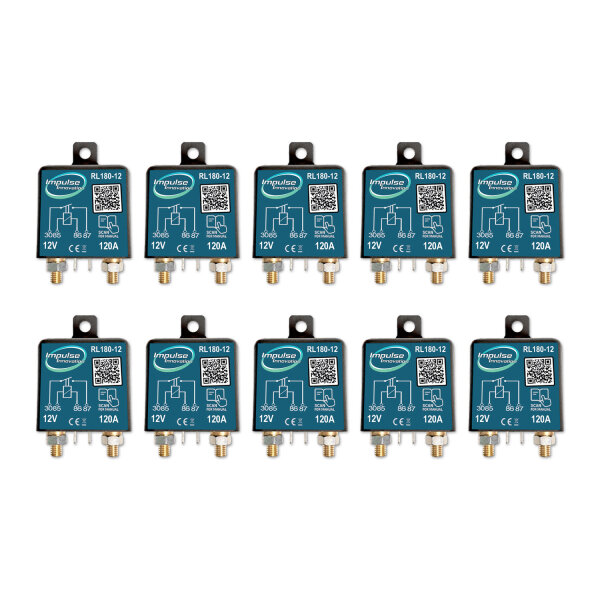

- 10 x Trennrelais RL180-12 | 12V / 120A mit Befestigungslasche
