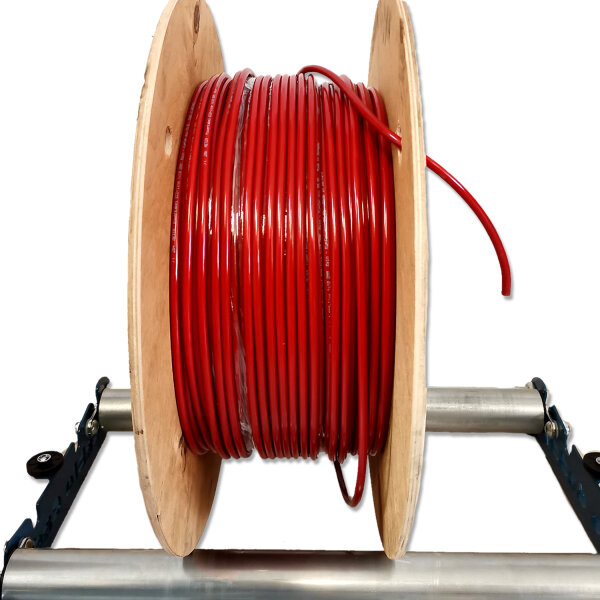

Batteriekabel 20 mm² rot Meterware Vollkupfer | bis 50 m am Stück

Artikelnummer: 01999-mw
GTIN: 0725844099385
HAN: C-PRO-20R-MW
Kategorie: Einadrige Kabel
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

Batteriekabel 20 mm² rot Meterware – Vollkupfer bis 50 m am Stück

Batteriekabel 20 mm² rot als flexible Meterware für 12V- und 24V-Bordnetze. Geeignet als Pluskabel, Batterieleitung und Anschlusskabel für Batterie, Zweitbatterie, Ladebooster, Trennrelais, Sicherungshalter, Stromverteiler und DC-Verbraucher in Camper, Wohnmobil, Boot, Nutzfahrzeug und Werkstatt.

Lieferung: 1 Stück = 1 m. Mehrere Stück werden bis 50 m als eine zusammenhängende Länge geliefert, zum Beispiel 5 Stück = 5 m am Stück.

Für die passende Minus- oder Masseleitung ist auch das Batteriekabel 20 mm² schwarz als Meterware erhältlich.

Technische Daten:

Artikel: Batteriekabel / Pluskabel / Batterieleitung / Anschlusskabel / Meterware
Lieferform: Meterware, laufend am Stück bis 50 m
Bestellmenge: 1 Stück = 1 m
Nennquerschnitt: 20 mm²
Farbe: Rot
Leitermaterial: Kupfer, weichgeglühtes Elektrolytkupfer, blank
Leiteraufbau: feindrähtig, flexibel
Isolierung: bleifreies Weich-PVC
Anschlüsse: keine
Temperaturbereich: -40 °C bis +90 °C
Spannungsbereich: max. 60 V DC oder 25 V AC

Kabeldaten:

Kupferart: Cu-ETP1 / CW003A nach DIN EN 13602
Isolierung: Weich-PVC gemäß ISO 6722-1, Klasse A
Shore-Härte: ca. A68
Außendurchmesser: ca. 8,90 mm ±0,20 mm
Litzendurchmesser: max. ca. 6,30 mm
Einzeldrähte: ca. 616
Einzeldrahtdurchmesser: max. ca. 0,205 mm
Elektrischer Widerstand: max. ca. 0,92 Ω/km bei 20 °C
Kabelgewicht: ca. 230 kg/km
Kupferzahl: ca. 192 kg/km

Anwendungsbereiche:

Batteriekabel, Pluskabel und Batterieleitung in 12V- und 24V-Systemen
Verbindung von Batterie, Zweitbatterie, Sicherungshalter und Stromverteiler
Anschlussleitung für Ladebooster, Trennrelais, DC-Verbraucher und Bordnetzverteiler
Camper, Wohnmobil, Boot, Nutzfahrzeug, Anhänger, Offroad und Werkstatt
Eigene Zuschnitte und Konfektionierung mit passenden Kabelschuhen oder Ringkabelschuhen

Eigenschaften:

20 mm² Kupferleiter für leistungsfähige Bordnetz- und Batterieleitungen
Kupfer statt CCA für gute Leitfähigkeit und zuverlässige Kontaktierung
Meterware bis 50 m am Stück für frei wählbare Leitungslängen
Rote Isolierung zur Kennzeichnung als Plusleitung
Feindrähtiger Aufbau für flexible Verlegung im Fahrzeug- und Bordnetzbereich
Ohne Anschlüsse zur eigenen Konfektionierung nach Bedarf

Beschreibung:

Das Batteriekabel 20 mm² rot wird als Meterware geliefert und kann auf die benötigte Länge zugeschnitten werden. Es eignet sich für stromführende Leitungen im Batterie- und Bordnetzbereich, zum Beispiel zwischen Batterie, Sicherungshalter, Stromverteiler, Ladebooster, Trennrelais, DC-Verbraucher oder Zweitbatterie.

Der Leiter besteht aus weichgeglühtem Elektrolytkupfer und ist feindrähtig aufgebaut. Dadurch lässt sich das Kabel flexibel verlegen und passend zur Anwendung mit geeigneten Kabelschuhen oder Ringkabelschuhen konfektionieren.

Die rote Isolierung wird üblicherweise für Plusleitungen verwendet. Für Minus- oder Masseleitungen kann passend dazu das 20 mm² Batteriekabel in Schwarz verwendet werden. Bei Leitungen ab Batterie ist eine passende Absicherung nahe der Stromquelle erforderlich.

Vor dem Kauf prüfen:

Länge: Bestellmenge entspricht der Kabellänge in Metern
Stücklänge: bis 50 m als zusammenhängende Länge
Anschlüsse: Kabelschuhe, Ringkabelschuhe, Polklemmen und Sicherungshalter sind nicht enthalten
Querschnitt: passend zu Strom, Leitungslänge, Spannungsfall und Sicherung wählen
Verlegung: Leitung gegen Scheuern, Hitze, Feuchtigkeit und scharfe Kanten schützen
Spannung: max. 60 V DC oder 25 V AC laut Kabelspezifikation

Verarbeitung:

Kabel auf benötigte Länge zuschneiden
Kabelenden sauber abisolieren
Zum Querschnitt passende Kabelschuhe oder Ringkabelschuhe verwenden
Crimpverbindungen mit geeignetem Werkzeug herstellen
Kontaktstellen bei Bedarf gegen Feuchtigkeit und Korrosion schützen
Plusleitungen nahe der Stromquelle absichern
Leitung gegen Scheuern, Hitze und scharfe Kanten schützen
Nach der Montage alle Verbindungen auf festen Sitz prüfen

Sicherheits- und Warnhinweise:

Verarbeitung nur durch fachkundige Personen oder unter fachkundiger Anleitung
Vor Arbeiten an Batterie- oder Bordnetzsystemen Stromversorgung trennen
Kurzschlussgefahr bei Batterien beachten
Querschnitt, Kabellänge und Sicherung passend zur Anwendung auslegen
Keine beschädigten Kabel oder gequetschten Isolierungen verwenden
Leitung nicht über die zulässigen elektrischen und thermischen Grenzen hinaus verwenden
Kabel nicht ungeschützt über scharfe Kanten, heiße Bauteile oder bewegliche Teile führen
Außerhalb der Reichweite von Kindern aufbewahren

Lieferumfang:

Batteriekabel 20 mm², rot, Kupferleiter, als Meterware in bestellter Länge, ohne Anschlüsse

Häufige Fragen:

Was bedeutet Meterware?

Meterware bedeutet: 1 Stück entspricht 1 m Kabel. Bei mehreren Stück wird die bestellte Länge bis 50 m am Stück geliefert.

Wird das Kabel am Stück geliefert?

Ja, bis 50 m wird die bestellte Menge als zusammenhängende Länge geliefert.

Sind Kabelschuhe enthalten?

Nein, geliefert wird nur das Kabel. Kabelschuhe, Ringkabelschuhe, Polklemmen und Anschlüsse sind nicht enthalten.

Kann ich daraus eigene Batteriekabel herstellen?

Ja, das Kabel ist für eigene Zuschnitte und die Konfektionierung mit passenden Kabelschuhen geeignet.

Kann das Kabel als Plusleitung verwendet werden?

Ja, die rote Isolierung ist für Plusleitungen üblich. Die Leitung muss passend zur Anwendung abgesichert werden.

Gibt es das Kabel auch in Schwarz?

Ja, als passende Minus- oder Masseleitung ist das Batteriekabel 20 mm² schwarz als Meterware erhältlich.

Ist das Kabel für eine Zweitbatterie geeignet?

Ja, das Kabel kann für Zweitbatterie-Systeme verwendet werden, wenn Querschnitt, Leitungslänge und Sicherung passend zur Stromaufnahme und Installation ausgelegt sind.

Ist das Kabel für Ladebooster geeignet?

Ja, es eignet sich als Anschlussleitung für Ladebooster in 12V- und 24V-Systemen. Die Vorgaben des Ladebooster-Herstellers zu Querschnitt, Absicherung und Leitungslänge müssen beachtet werden.

Ist das Kabel für Wohnmobil, Camper oder Boot geeignet?

Ja, das Kabel eignet sich für typische Niedervolt-Anwendungen in Camper, Wohnmobil, Boot, Nutzfahrzeug und Werkstatt. Es muss fachgerecht verlegt, geschützt und abgesichert werden.
