MIDI Sicherung 30-125 A | KFZ Hochstromsicherung für 12 V / 24 V | M5 | MTA MidiVAL

Die MIDI Sicherung von 30 A bis 125 A schützt Hauptleitungen, Batterieleitungen und leistungsstarke elektrische Verbraucher vor Überstrom und Kurzschluss. Durch ihre kompakte Bauform eignet sich die verschraubbare KFZ Hochstromsicherung besonders für 12-V- und 24-V-Bordnetze, in denen mehr Strom als mit gewöhnlichen Flachstecksicherungen abgesichert werden soll.

Die Sicherung wird über zwei M5-Schraubanschlüsse in einen geeigneten MIDI-Sicherungshalter eingebaut. Erhältlich sind die Sicherungswerte 30 A, 40 A, 50 A, 60 A, 70 A, 80 A, 100 A und 125 A. Die Farbcodierung ermöglicht eine schnelle Zuordnung der jeweiligen Stromstärke.

Hersteller: MTA
Serie: MidiVAL®
Typ: MIDI Sicherung, KFZ Hochstromsicherung, Streifensicherung, Schraubsicherung, Batteriesicherung, Schmelzsicherung
Bauform: verschraubbare MIDI-Streifensicherung
Nennstrom: 30-125 A, je nach Auswahl
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Stromart: Gleichstrom
Ausschaltvermögen: 2.000 A
Anschluss: 2 Schraubanschlüsse M5
Lochabstand: 30 mm
Abmessungen: ca. 40 × 12 × 10 mm
Gehäusematerial: glasfaserverstärktes Polyamid PA66-GF25
Kontaktmaterial: Zink
Kontaktoberfläche: verzinnt
Temperaturbereich einschließlich Eigenerwärmung: -40 °C bis +125 °C
Anzugsdrehmoment: 4,5 ± 1 Nm
Norm: ISO 8820-5, Typ SF 30
Vibrationsprüfung: ISO 16750-3, Test IV

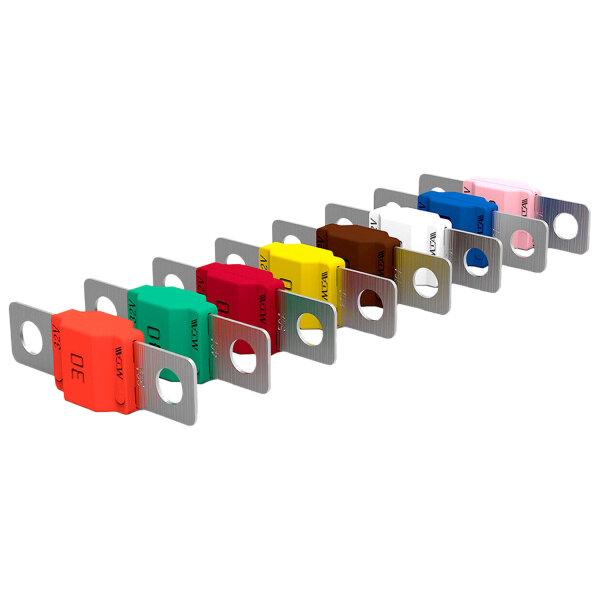

Verfügbare Sicherungswerte:

Sicherungswert	Farbe	Herstellernummer	Spannungsabfall	i²t	Kaltwiderstand
30 A	Orange	0602030 / 0702030	81 mV	10.523 A²s	1,9 mΩ
40 A	Grün	0602040 / 0702040	71 mV	18.929 A²s	1,3 mΩ
50 A	Rot	0602050 / 0702050	74 mV	26.320 A²s	1,1 mΩ
60 A	Gelb	0602060 / 0702060	61 mV	30.804 A²s	0,8 mΩ
70 A	Braun	0602070 / 0702070	69 mV	26.728 A²s	0,6 mΩ
80 A	Weiß	0602080 / 0702080	66 mV	56.298 A²s	0,6 mΩ
100 A	Blau	0602100 / 0702100	64 mV	34.524 A²s	0,5 mΩ
125 A	Rosa	0602125 / 0702125	62 mV	48.601 A²s	0,3 mΩ

Hinweis: Die Spannungsabfall-, i²t- und Widerstandswerte sind technische Prüfwerte. Der i²t-Wert beschreibt die während des Abschaltvorgangs durchgelassene elektrische Belastung und ist nicht allein zur Auswahl des passenden Sicherungswertes geeignet.

Auslösezeiten bei Überstrom:

Strom in Prozent des Nennstroms	Minimale Auslösezeit	Maximale Auslösezeit
100 %	360.000 s	unbegrenzt
110 %	14.400 s	unbegrenzt
150 %	90 s	3.600 s
200 %	3 s	100 s
300 %	0,3 s	3 s
500 %	0,1 s	1 s

Hinweis: Die Auslösezeiten wurden bei 23 °C in einem ISO-Prüfmodul ermittelt. Umgebungstemperatur, Eigenerwärmung, Sicherungshalter, Leitungsquerschnitt und Einbausituation können das tatsächliche Auslöseverhalten beeinflussen.

Eigenschaften:

Kompakte MIDI Hochstromsicherung für 12-V- und 24-V-Gleichstromanlagen
Auswahl von 30 A bis 125 A für unterschiedliche Leitungen und Verbraucher
Schützt elektrische Stromkreise vor Überlast und Kurzschluss
Definiertes Auslöseverhalten nach ISO 8820-5, Typ SF 30
Verträgt entsprechend ihrer Kennlinie kurzzeitige Stromspitzen, ohne sofort auszulösen
M5-Schraubanschlüsse für eine feste mechanische und elektrische Verbindung
30 mm Lochabstand für passende MIDI-Sicherungshalter
Genormte Farbcodierung nach Sicherungswert
Temperaturbereich einschließlich Eigenerwärmung von -40 °C bis +125 °C
Ausschaltvermögen von 2.000 A bei 32 V DC
Platzsparender als größere MEGA-Sicherungen
Nach dem Auslösen einfach gegen eine Sicherung gleicher Bauform und Stromstärke austauschbar

Anwendungsbereiche:

PKW und Transporter: Hauptleitungen, Zusatzverbraucher und nachgerüstete Stromkreise
Wohnmobil und Camper: Zweitbatterieanlagen, Ladebooster, Wechselrichter, Kompressoren und Bordelektrik
Car-HiFi: Endstufen, Leistungsverstärker und zusätzliche Stromverteiler
Lkw und Nutzfahrzeuge: 24-V-Bordnetze, elektrische Zusatzgeräte und Versorgungsleitungen
Landmaschinen und Baumaschinen: elektrische Verbraucher, Steuerungen und Anbaugeräte
Boot und Marine: abgesicherte 12-V- und 24-V-Stromkreise in geeigneten geschützten Sicherungshaltern
Batteriesysteme: Ladeleitungen, Verbraucherleitungen und Verbindungen zu Stromverteilern
Insel-Solaranlagen: Niedervolt-Batteriestromkreise bis maximal 32 V DC
Maschinen und Geräte: leistungsstarke Gleichstromverbraucher bis maximal 32 V DC

Beschreibung:

Die MTA MidiVAL® MIDI Sicherung ist eine kompakte, verschraubbare Hochstromsicherung für elektrische Anlagen bis maximal 32 V DC. Sie wird vor allem in 12-V- und 24-V-Bordnetzen eingesetzt und schützt Leitungen sowie angeschlossene Verbraucher vor unzulässig hohen Strömen.

Bei einer Überlast oder einem Kurzschluss erwärmt sich das Sicherungselement und unterbricht den Stromkreis entsprechend seiner festgelegten Auslösekennlinie. Die Sicherung ist für kurzzeitige Stromspitzen ausgelegt, wie sie beispielsweise beim Einschalten von Wechselrichtern, Elektromotoren, Kompressoren und anderen leistungsstarken Verbrauchern auftreten können.

Durch die verschraubte Montage entsteht eine belastbare Verbindung zwischen Sicherung und Sicherungshalter. Der Lochabstand von 30 mm und die M5-Aufnahmen entsprechen der MidiVAL-Bauform. Für einen sicheren Betrieb müssen Sicherung, Sicherungshalter, Kabelquerschnitt und Anschlussverbindungen gemeinsam für den vorgesehenen Strom ausgelegt sein.

Die Varianten von 30 A bis 125 A sind farblich gekennzeichnet und lassen sich dadurch leicht unterscheiden. Die Nennspannung von 32 V DC ermöglicht den Einsatz in üblichen 12-V- und 24-V-Fahrzeug- und Batteriesystemen.

Die Bezeichnungen MIDI, Mini-ANL, ANS und BF1 werden im Handel teilweise für ähnlich aussehende Sicherungen verwendet. Abmessungen, Lochabstände und Auslösekennlinien können sich jedoch unterscheiden. Vor dem Austausch muss deshalb geprüft werden, ob der vorhandene Sicherungshalter ausdrücklich für die MidiVAL-Bauform mit M5-Aufnahme und 30 mm Lochabstand geeignet ist.

Auswahl des passenden Sicherungswertes:

Der Sicherungswert muss in erster Linie zur zulässigen Belastbarkeit der Leitung passen
Zusätzlich müssen Leitungslänge, Verlegeart, Umgebungstemperatur und Bündelung berücksichtigt werden
Der Sicherungswert darf die Belastbarkeit des Sicherungshalters und aller Anschlusskomponenten nicht überschreiten
Der normale Betriebsstrom des Verbrauchers muss unterhalb des gewählten Sicherungswertes liegen
Kurzzeitige Einschaltströme müssen anhand der Auslösekennlinie berücksichtigt werden
Bei Zweitbatterie- und Ladeleitungen ist üblicherweise an jedem nicht bereits anderweitig geschützten Batterie-Pluspol eine passende Sicherung erforderlich

Wichtig: Die Sicherung schützt in erster Linie die angeschlossene Leitung. Ein höherer Sicherungswert darf nicht allein deshalb gewählt werden, weil eine kleinere Sicherung wiederholt auslöst. In diesem Fall müssen Verbraucher, Leitung, Anschlüsse und mögliche Fehlerursachen geprüft werden.

Verwendungshinweise:

Elektrische Anlage vor Einbau oder Austausch vollständig spannungslos schalten
Nur in einem geeigneten MIDI-Sicherungshalter mit M5-Aufnahmen und 30 mm Lochabstand verwenden
Sicherungswert passend zu Leitung, Verbraucher und Sicherungshalter auswählen
Kontaktflächen sauber, trocken und frei von Korrosion halten
Sicherung gerade und spannungsfrei auf die Schraubanschlüsse setzen
Schraubverbindungen gleichmäßig anziehen
Anzugsdrehmoment von 4,5 ± 1 Nm beachten, sofern der verwendete Sicherungshalter keine abweichende Vorgabe macht
Leitungen so befestigen, dass keine Zug- oder Hebelkräfte auf die Sicherung übertragen werden
Ausgelöste Sicherungen ausschließlich durch eine Sicherung gleicher Bauform und des vorgesehenen Nennstroms ersetzen
Bei wiederholtem Auslösen zuerst Kurzschluss, Überlast, beschädigte Leitungen oder fehlerhafte Verbraucher prüfen
In feuchten oder verschmutzten Bereichen einen entsprechend geschützten Sicherungshalter verwenden

Sicherheits- und Warnhinweise:

Nur in Gleichstromanlagen bis maximal 32 V DC verwenden
Einbau und Austausch ausschließlich im spannungslosen Zustand durchführen
Die Sicherung nicht direkt an lose Kabelenden anschließen
Keine Sicherung mit höherem Nennstrom einsetzen, ohne die Leitungsbelastbarkeit fachgerecht zu prüfen
Ausgelöste Sicherungen niemals überbrücken, reparieren oder durch Metallgegenstände ersetzen
Beschädigte, verformte, korrodierte oder thermisch verfärbte Sicherungen und Sicherungshalter nicht weiterverwenden
Lockere oder verschmutzte Anschlüsse können einen erhöhten Übergangswiderstand und starke Erwärmung verursachen
Die Sicherung selbst ist nicht wasserdicht und benötigt bei entsprechender Umgebung einen geschützten Sicherungshalter
Bei unbekannter Bordnetzstruktur oder hohen Kurzschlussströmen Installation durch eine fachkundige Person durchführen lassen
Außerhalb der Reichweite von Kindern aufbewahren

Lieferumfang:

1x MTA MidiVAL® MIDI Sicherung in ausgewählter Stromstärke

FAQ zur MIDI Sicherung:

Wofür wird eine MIDI Sicherung verwendet?
Eine MIDI Sicherung schützt Leitungen und leistungsstarke Gleichstromverbraucher vor Überlast und Kurzschluss. Typische Anwendungen sind Zweitbatterieanlagen, Ladebooster, Wechselrichter, Car-HiFi-Endstufen und zusätzliche Stromverteiler.

Ist die MIDI Sicherung für 12 V und 24 V geeignet?
Ja. Die Nennspannung beträgt 32 V DC. Dadurch kann die Sicherung in üblichen 12-V- und 24-V-Gleichstromanlagen eingesetzt werden.

Welchen Sicherungswert benötige ich?
Der Sicherungswert richtet sich vor allem nach dem Kabelquerschnitt, der Leitungslänge, der Verlegeart und der zulässigen Belastbarkeit des Sicherungshalters. Zusätzlich müssen Betriebsstrom und Einschaltstrom des Verbrauchers berücksichtigt werden.

Ist eine MIDI Sicherung das Gleiche wie eine Mini-ANL-Sicherung?
Nicht grundsätzlich. Die Bezeichnungen werden im Handel teilweise für ähnlich aussehende Sicherungen verwendet. Maße, Lochabstand und Auslösekennlinie können jedoch abweichen. Maßgeblich sind bei dieser Sicherung die MidiVAL-Bauform, M5-Aufnahmen und 30 mm Lochabstand.

Ist die MIDI Sicherung träge?
Die Sicherung besitzt ein definiertes Auslöseverhalten nach ISO 8820-5, Typ SF 30. Kurzzeitige Stromspitzen führen deshalb nicht zwangsläufig zum sofortigen Auslösen. Maßgeblich sind die angegebenen Auslösezeiten.

Kann ich eine ausgelöste MIDI Sicherung wiederverwenden?
Nein. Es handelt sich um eine Schmelzsicherung. Nach dem Auslösen muss sie durch eine neue Sicherung der vorgesehenen Bauform und Stromstärke ersetzt werden.

Ist die MIDI Sicherung wasserdicht?
Nein. Für den Einsatz in feuchten, staubigen oder verschmutzten Bereichen muss die Sicherung in einem entsprechend geschützten Sicherungshalter montiert werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Farbe:	Weiß
Stromart:	Gleichstrom (DC)
Nennstrom:	30A 40A 50A 60A 70A 80A 100A 125A
Bohrung / Gewinde:	M5
Sicherungswert:	100A 125A 80A 60A 30A 40A 50A 70A
Kontaktbeschichtung:	Verzinnt (Sn)
Gehäusematerial:	Polyamid (PA)
Sicherungsgröße:	40mm
Produktart:	Sicherung
Ausschaltvermögen:	2000A
Kontaktmaterial:	Zink (Zn)
Auslösestrom:	30A 40A 50A 60A 70A 80A 100A 125A
Versandgewicht:	0,00 kg
Artikelgewicht:	0,00 kg
Inhalt:	1,00 Stück

Angaben zur Produktsicherheit
