Ringkabelschuh M8 10-20mm² Crimp für MEGAVAL Sicherungshalter | MTA

Ringkabelschuh M8 10-20mm² Crimp für MEGAVAL Sicherungshalter | MTA

Artikelnummer: 01615
GTIN: 0725844097015
HAN: 1108110
Kategorie: Kabelschuhe / Terminals
Hersteller: MTA

1,29 €

1,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

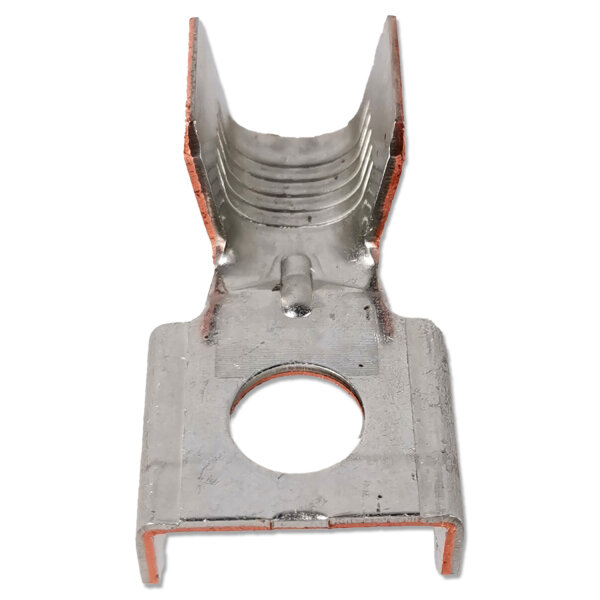

Ringkabelschuh M8 für MEGAVAL Sicherungshalter | 10-20 mm² | offener Crimpkontakt

Der offene Ringkabelschuh für Kabel von 10 bis 20 mm² dient als passender Anschlusskontakt für MEGAVAL Sicherungshalter mit MEGA-L34-Aufnahme. Die 8,1-mm-Ringbohrung ist für M8-Anschlüsse ausgelegt. Der verzinnte Kupferkontakt eignet sich für Batterie-, Masse- und Stromversorgungsleitungen in Fahrzeugen, Maschinen und elektrischen Bordnetzen.

Hersteller: MTA
Herstellernummer: 1108110
Typ: Ringkabelschuh, Crimpkontakt, MEGAVAL Anschlusskontakt, offener Kabelschuh, Batteriekabelschuh, Kabelöse
Bauform: offener Crimpkontakt / Open-Barrel-Kabelschuh
Kontaktform: MEGA L34M8
Kompatibilität: MEGAVAL Sicherungshalter mit MEGA-L34-Anschlussaufnahme
Kabelquerschnitt: 10-20 mm²
Schraubengröße: M8
Ringbohrung: 8,1 mm
Anschlussart: Crimpverbindung
Kontaktmaterial: Cu-ETP-Kupfer
Oberfläche: verzinnt
Materialstärke: 1,2 mm
Abisolierlänge: 15 ±0,5 mm

Abmessungen:

Gesamtlänge: 34 mm
Breite der Anschlusslasche: 19 mm
Länge der Anschlusslasche: 15,2 mm
Ringbohrung: 8,1 mm
Abstand Laschenende bis Lochmitte: 7,2 mm
Breite des Crimpbereichs: 13 mm
Außenbreite der offenen Crimphülse: 19 mm
Innenbreite der offenen Crimphülse: 16,6 mm
Länge der Crimplaschen: 8,2 mm
Materialstärke: 1,2 mm

Eigenschaften:

MEGA-L34M8-Anschlusskontakt für entsprechende MEGAVAL Sicherungshalter
Ringkabelschuh für Kabelquerschnitte von 10 bis 20 mm²
Passend für M8-Schrauben und M8-Anschlussbolzen
Offene Crimphülse für die Verarbeitung mit einem geeigneten Formcrimp-Werkzeug
Geschlossene Ringöse für eine formschlüssige Schraubverbindung
Verzinntes Cu-ETP-Kupfer für eine zuverlässige elektrische Kontaktierung
Kompakte Bauform mit 34 mm Gesamtlänge
Für wiederholgenaue Kabelkonfektionierung und Serienmontage geeignet
Unisolierte Ausführung zur anwendungsgerechten Weiterverarbeitung

Anwendungsbereiche:

MEGAVAL Sicherungshalter und Hochstromsicherungen
Batteriekabel und Batterieanschlüsse
Massekabel und Masseverbindungen
Fahrzeug- und Bordnetzelektrik
Wohnmobil, Camper und Caravan
Boots- und Marineelektrik
Landmaschinen und Nutzfahrzeuge
Car-HiFi-Stromversorgung
Stromverteiler und Hochstromanschlüsse
Maschinen- und Anlagenbau
Kabelkonfektionierung und Reparatur

Beschreibung:

Dieser Ringkabelschuh M8 für MEGAVAL Sicherungshalter ist als Kabelanschluss für Halter mit einer passenden MEGA-L34-Aufnahme ausgelegt. Die Kontaktform MEGA L34M8 verbindet Kabelquerschnitte von 10 bis 20 mm² mit den M8-Anschlüssen des Sicherungshalters.

Die Ringbohrung misst 8,1 mm und passt auf M8-Schrauben beziehungsweise M8-Anschlussbolzen. Durch die geschlossene Ringöse wird der Kontakt vollständig über den Anschluss geführt. Die 19 mm breite Anschlusslasche liegt dabei plan auf der vorgesehenen Kontaktfläche auf.

Anders als ein Rohrkabelschuh besitzt dieser Anschlusskontakt eine offene Crimphülse mit seitlichen Crimplaschen. Die Laschen werden mit einem zur Kontaktform und zum Kabelquerschnitt passenden Formcrimp-Werkzeug um den Leiter gelegt. Diese Bauform ermöglicht kompakte und wiederholgenau ausgeführte Crimpverbindungen.

Der Kontakt besteht aus verzinntem Cu-ETP-Kupfer. Seine Gesamtlänge beträgt 34 mm. Der angegebene Kabelbereich von 10 bis 20 mm² umfasst unter anderem Leitungen mit 10 mm², 16 mm² und 20 mm².

Der Ringkabelschuh wird unisoliert geliefert. Falls die Einbausituation einen Berührungs-, Kurzschluss-, Feuchtigkeits- oder Knickschutz erfordert, muss die Verbindung nach dem Crimpen entsprechend geschützt werden.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Kabelquerschnitt prüfen und einen dazu passenden Crimpeinsatz auswählen
Leitung auf 15 ±0,5 mm abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in die offene Crimphülse einlegen
Kontakt mit einem für offene Hochstromkontakte geeigneten Formcrimp-Werkzeug verpressen
Crimpform und Crimphöhe an den verwendeten Kabelquerschnitt anpassen
Crimpverbindung anschließend durch Sichtkontrolle und Zugprobe prüfen
Kontakt entsprechend der vorgesehenen Einbaurichtung im MEGAVAL Sicherungshalter positionieren
Ringöse plan auf dem M8-Anschluss auflegen
Schraubverbindung mit dem für den Sicherungshalter vorgesehenen Drehmoment befestigen
Verbindung und Kabelabgang bei Bedarf zusätzlich gegen Feuchtigkeit, Berührung und mechanische Belastung schützen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Vor der Montage muss die Anlage vollständig spannungsfrei sein
Der Kontakt ist unisoliert und bietet keinen eigenständigen Berührungs- oder Kurzschlussschutz
Der offene Crimpkontakt benötigt ein zur Kontaktform passendes Crimpwerkzeug
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Kontakt, Kabelquerschnitt und Sicherungshalter müssen mechanisch und elektrisch zueinander passen
Ringbohrung, Schraubendurchmesser und Auflagefläche müssen vollständig zusammenpassen
Beschädigte, verformte, korrodierte oder sichtbar überhitzte Kontakte nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Kabelquerschnitt, Verlegeart, Crimpqualität, Kontaktstelle, Umgebungstemperatur und Absicherung des Gesamtsystems

Lieferumfang:

1× offener Ringkabelschuh für 10-20 mm² mit M8-Ringbohrung
Sicherungshalter, Sicherung und Befestigungsteile sind nicht enthalten

Häufige Fragen zum Ringkabelschuh:

Ist der Ringkabelschuh mit MEGAVAL Sicherungshaltern kompatibel?

Ja. Der Kontakt besitzt die MEGA-L34M8-Bauform und ist für MEGAVAL Sicherungshalter mit der entsprechenden MEGA-L34-Anschlussaufnahme vorgesehen.

Für welche Kabelquerschnitte ist der Kontakt geeignet?

Der Crimpkontakt ist für Kabelquerschnitte von 10 bis 20 mm² ausgelegt. Dazu gehören beispielsweise 10 mm², 16 mm² und 20 mm².

Passt der Ringkabelschuh auf einen M8-Anschluss?

Ja. Die Ringbohrung hat einen Durchmesser von 8,1 mm und ist für M8-Schrauben und M8-Anschlussbolzen vorgesehen.

Ist dies ein normaler Rohrkabelschuh?

Nein. Es handelt sich um einen offenen Crimpkontakt. Die seitlichen Crimplaschen werden mit einem geeigneten Formcrimp-Werkzeug um den Leiter gelegt. Ein Rohrkabelschuh besitzt dagegen eine geschlossene, rohrförmige Crimphülse.

Welche Crimpzange wird benötigt?

Benötigt wird ein Werkzeug für offene Hochstrom-Crimpkontakte. Ein klassischer Sechskant- oder Dornpresseinsatz für geschlossene Rohrkabelschuhe ist für diese Kontaktform nicht automatisch geeignet.

Wie lang muss das Kabel abisoliert werden?

Die vorgesehene Abisolierlänge beträgt 15 ±0,5 mm. Das Leitungsende muss vollständig im Crimpbereich liegen.

Ist der Ringkabelschuh isoliert?

Nein. Der Ringkabelschuh wird unisoliert geliefert. Ein erforderlicher Berührungs-, Kurzschluss-, Feuchtigkeits- oder Knickschutz muss separat ausgeführt werden.

Ist der MEGAVAL Sicherungshalter im Lieferumfang enthalten?

Nein. Geliefert wird ausschließlich der Ringkabelschuh beziehungsweise Crimpkontakt. Sicherungshalter, Sicherung, Schrauben und weitere Montageteile sind nicht enthalten.

Wie wird die zulässige Strombelastung bestimmt?

Die zulässige Belastung ergibt sich aus dem Zusammenspiel von Kabelquerschnitt, Kabelaufbau, Verlegeart, Crimpqualität, Kontaktstelle, Umgebungstemperatur und Absicherung des Stromkreises. Eine pauschale Stromangabe ist deshalb nicht sinnvoll.
