Flachsteckhülse 4,8mm vollisoliert blau 1,5-2,5mm² Crimp | F480

Artikelnummer: 01996
GTIN: 0685293956281
HAN: FSH-48-25
Kategorie: Flachstecker und Flachsteckhülsen
Hersteller: Impulse Innovation

0,29 €

0,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

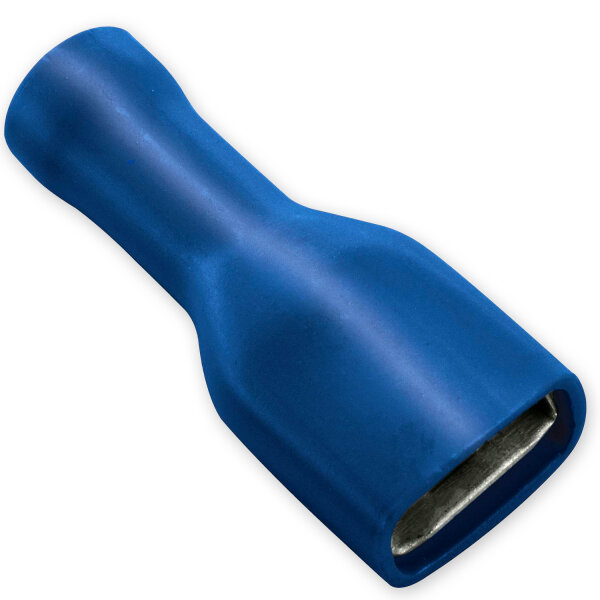

Die vollisolierte Flachsteckhülse 4,8 mm für 1,5-2,5 mm² ist ein Crimpkontakt für Flachstecker 4,8 × 0,8 mm. Kontakt und Crimpbereich stecken vollständig in einer blauen PVC-Isolierung, die gesteckte Verbindung ist damit rundum gegen Berührung geschützt. Die Hülse ist vibrationsgeschützt ausgeführt.

Der Kontakt besteht aus verzinntem Messing, die Hülse im Crimpbereich aus Kupfer. Verarbeitet wird sie mit Doppelcrimp: ein Crimp auf den Leiter, einer auf die Isolierung des Kabels.

Technische Daten:

Marke: Impulse Innovation
Bezeichnung: F480
Typ: Flachsteckhülse vollisoliert, Crimpkontakt, Kabelschuh
Kabelquerschnitt: 1,5-2,5 mm² (AWG 16-14)
Passender Flachstecker: 4,8 × 0,8 mm
Kontaktmaterial: Messing, verzinnt
Crimphülse: Kupfer
Isolierung: PVC, blau, vollisoliert, selbstverlöschend nach UL 94 V0
Betriebstemperatur: bis 75 °C
Bemessungsspannung: bis 300 V
Abmessungen (L×B): ca. 20 × 5 mm
Verarbeitung: Doppelcrimp, Leiter und Isolierung

Hinweise zur Auswahl und Verwendung:

Die Hülse passend zum Kabel wählen: sie ist für 1,5-2,5 mm² ausgelegt, die blaue Farbe kennzeichnet diesen Bereich.
Mit einer Crimpzange für isolierte Kabelschuhe verarbeiten, sodass Leiter und Isolierung gecrimpt sind. Ein schlecht gecrimpter Kontakt erwärmt sich unter Last.
Auf Flachstecker 4,8 × 0,8 mm stecken.
Die zulässige Belastung ergibt sich aus Kabelquerschnitt, Absicherung und Anschluss.
Vor Arbeiten an der Anlage die Stromversorgung trennen.

Sicherheits- und Warnhinweise:

Für Niedervolt-Gleichstromanlagen wie Fahrzeugbordnetze, nicht für Netzspannung.
Verformte, beschädigte oder thermisch verfärbte Kontakte ersetzen.
Von Kindern fernhalten, verschluckbare Kleinteile.

Lieferumfang:

1 × vollisolierte Flachsteckhülse 4,8 mm, blau, für 1,5-2,5 mm²

Häufige Fragen:

Was bedeutet vollisoliert?

Bei der vollisolierten Flachsteckhülse umschließt die Isolierung auch den Steckbereich. Die gesteckte Verbindung ist damit rundum isoliert, nicht nur der Crimpbereich.
