Sicherungskasten 6-fach ATO ATC Flachsicherung 12V 24V | MTA UniVAL

Sicherungskasten 6-fach ATO ATC Flachsicherung 12V 24V | MTA UniVAL

Artikelnummer: 00070
GTIN: 8010266246854
HAN: 0100600
Kategorie: Standard (ATO/ATC/UniVAL)
Hersteller: MTA

11,99 €

11,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

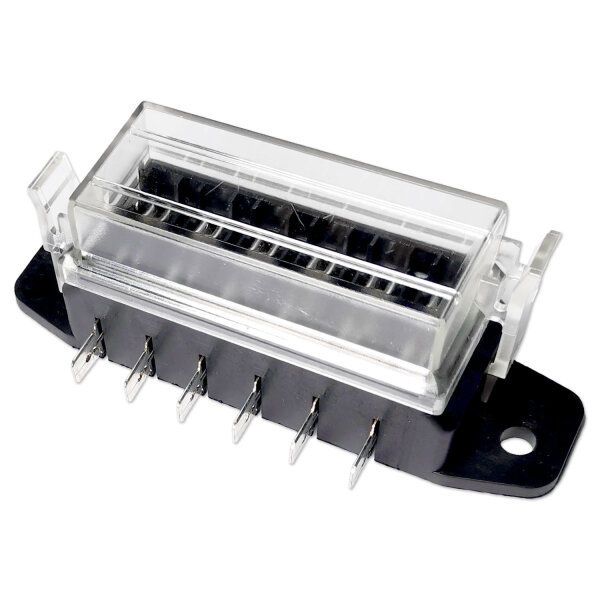

KFZ Sicherungskasten 6-fach | ATO ATC Flachsicherungen | 12 V / 24 V

Kompakter 6-fach KFZ Sicherungskasten für ATO-, ATC- und MTA UniVAL® Flachsicherungen zur getrennten Absicherung mehrerer elektrischer Verbraucher. Der Sicherungshalter eignet sich für 12-V- und 24-V-Bordnetze und kann unter anderem in PKW, Wohnmobil, Camper, Transporter, Nutzfahrzeug, Boot, Landmaschine und anderen Gleichstromanlagen eingesetzt werden.

Die sechs Sicherungsplätze nehmen gängige 19-mm-KFZ-Flachstecksicherungen auf. Durch die liegende Bauform mit seitlichen 6,3-mm-Flachsteckanschlüssen lassen sich die Leitungen platzsparend seitlich aus dem Sicherungskasten herausführen.

Ein transparenter Clip-Deckel schützt die Sicherungen und ermöglicht gleichzeitig eine schnelle Sichtkontrolle. Der gesamte Sicherungshalter ist für eine kontinuierliche Gesamtbelastung von bis zu 100 A sowie Gleichspannungen bis maximal 32 V DC ausgelegt.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0100600
Typ: KFZ Sicherungskasten, Sicherungshalter, Sicherungsbox, Flachsicherungshalter, Sicherungsverteiler, Sicherungssockel
Sicherungstyp: UniVAL®, ATO, ATC, KFZ-Flachstecksicherung
Sicherungsgröße: ca. 19 mm
Anzahl Sicherungsplätze: 6
Anzahl Anschlüsse: 12
Anschluss: 6,3-mm-Flachstecker
Anschlussposition: Seitlich
Bauform: Liegend
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Max. Gesamt-Dauerstrom: 100 A
Kontaktmaterial: Bronze CuSn4 H2
Kontaktbeschichtung: Verzinnt (Sn)
Gehäusematerial: PA66 GF30 HB
Gehäusefarbe: Schwarz
Deckelmaterial: PA66 V2
Deckel: Transparent mit Clip-/Schnappverschluss
Dichtung: EPDM + Silikon
Schutzart: IP23 nach IEC 529
Betriebstemperatur: -30 °C bis +85 °C
Entflammbarkeitsklasse: UL94 V-2
Abmessungen (L×B×H): ca. 100×29,6×36,5 mm
Befestigungsbohrung: Ø ca. 5,3 mm
Lochabstand: ca. 85 mm
Sicherungen enthalten: Nein

6-fach Sicherungskasten für KFZ Flachsicherungen:

Mit sechs einzelnen Steckplätzen lassen sich mehrere Verbraucher oder Stromkreise übersichtlich an einem zentralen Punkt absichern. Der Sicherungskasten eignet sich für ATO-, ATC- und UniVAL® Flachstecksicherungen im üblichen 19-mm-Format.

Damit können beispielsweise Beleuchtung, Steckdosen, Pumpen, Lüfter, Steuergeräte, Ladegeräte und weitere Zusatzverbraucher mit jeweils passend dimensionierten Sicherungen geschützt werden.

Für ATO, ATC und UniVAL® Sicherungen:

Der Halter ist für die verbreitete Bauform der Standard-KFZ-Flachsicherung vorgesehen. Diese Sicherungen werden je nach Hersteller beziehungsweise Markt unter anderem als ATO, ATC oder UniVAL® bezeichnet.

Vor dem Einsetzen ist neben der Bauform insbesondere auf den richtigen Sicherungswert für die angeschlossene Leitung zu achten.

Liegender Sicherungshalter mit seitlichen Anschlüssen:

Die liegende Ausführung verfügt über seitlich herausgeführte elektrische Anschlüsse. Dadurch müssen die Kabel nicht unmittelbar unterhalb des Sicherungskastens abgeführt werden.

Diese Konstruktion eignet sich insbesondere für flache Einbauorte, schmale Montageflächen oder Installationen, bei denen eine gezielte seitliche Kabelführung gewünscht ist.

12× 6,3-mm-Flachsteckanschluss:

Für die sechs Sicherungsplätze stehen insgesamt zwölf seitliche 6,3-mm-Flachsteckanschlüsse zur Verfügung. Für die Verkabelung können entsprechend passende Flachsteckhülsen beziehungsweise Steckkontakte verwendet werden.

Leitungsquerschnitt, Anschlusskontakte und Sicherungswert müssen zur tatsächlichen Strombelastung des jeweiligen Stromkreises passen.

Was diesen 6-fach Sicherungskasten praktisch macht:

6 Sicherungsplätze: Mehrere Verbraucher getrennt absichern
ATO / ATC / UniVAL®: Für gängige 19-mm-KFZ-Flachsicherungen
12 V und 24 V: Für typische Fahrzeug- und Bordnetze
Liegende Bauform: Platzsparende Montage
Seitliche Anschlüsse: Praktische seitliche Kabelführung
6,3-mm-Flachstecker: Gängige Anschlussart in der Fahrzeugelektrik
Transparenter Deckel: Sicherungen bleiben sichtbar
Bis 100 A Gesamt-Dauerlast: Für entsprechend ausgelegte Stromverteilungen
Kompakte Abmessungen: Ca. 100×29,6×36,5 mm

Typische Einsatzbereiche:

PKW: Nachrüstung und Absicherung zusätzlicher Verbraucher
Wohnmobil und Camper: Bordelektrik, Beleuchtung, Pumpen, Steckdosen und Zubehör
Transporter: Zusätzliche Verbraucher und individuelle Fahrzeugelektrik
Nutzfahrzeuge: Aufbau- und Zusatzstromkreise
Oldtimer: Aufbau oder Erneuerung einer Sicherungsverteilung
Boot: Niedervolt-Bordnetze in entsprechend geschütztem Einbau
Landmaschinen: Beleuchtung und elektrische Zusatzgeräte
Sonderfahrzeuge: Individuelle Strom- und Sicherungsverteilungen
Solar- und Inselanlagen: 12-V- und 24-V-Verbraucherstromkreise
DIY-Elektrik: Aufbau kompakter DC-Sicherungsverteilungen

Sicherungskasten für 12-V- und 24-V-Bordnetze:

Mit einer Nennspannung von maximal 32 V DC eignet sich der Sicherungshalter für typische 12-V- und 24-V-Gleichspannungsanlagen.

Damit kann er sowohl in klassischen PKW-Bordnetzen als auch in Wohnmobilen, LKW, Booten, Maschinen und anderen Niedervolt-Systemen eingesetzt werden, sofern die übrigen Komponenten zur jeweiligen elektrischen Anlage passen.

Bis 100 A Gesamt-Dauerstrom:

Die angegebene Belastbarkeit von 100 A bezeichnet den maximalen kontinuierlichen Gesamtstrom des Sicherungshalters. Sie gilt nicht für jeden einzelnen der sechs Sicherungsplätze.

Die Strombelastung aller gleichzeitig betriebenen Stromkreise muss daher gemeinsam betrachtet werden. Kabel, Steckkontakte, Sicherungen und Verbraucher sind entsprechend zu dimensionieren.

Transparenter Deckel mit Clipverschluss:

Der Sicherungskasten verfügt über einen transparenten Clip-Deckel. Dadurch bleiben die eingesetzten Sicherungen sichtbar und können bei Wartung oder Fehlersuche schnell kontrolliert werden.

Zwischen Deckel und Gehäuse kommt eine Dichtung aus EPDM und Silikon zum Einsatz. Die angegebene Schutzart beträgt IP23.

Was bedeutet Schutzart IP23?

IP23 bedeutet, dass der Sicherungshalter einen begrenzten Schutz gegen Fremdkörper und Sprühwasser bietet. Er ist jedoch nicht wasserdicht.

Für dauerhaft nasse Bereiche, Unterwassereinsatz, Hochdruckreinigung oder eine vollständig ungeschützte Außenmontage ist diese Ausführung nicht vorgesehen.

Auswahl der richtigen Flachsicherung:

Jeder der sechs Stromkreise kann mit einer individuell gewählten ATO-, ATC- beziehungsweise UniVAL® Sicherung abgesichert werden. Der Sicherungswert richtet sich dabei in erster Linie nach der zulässigen Strombelastbarkeit der angeschlossenen Leitung.

Zusätzlich sollten Kabelquerschnitt, Leitungslänge, Verlegeart, Umgebungstemperatur sowie Dauer- und Einschaltstrom des Verbrauchers berücksichtigt werden.

Eine Sicherung darf nicht einfach größer gewählt werden, weil eine kleinere Sicherung wiederholt auslöst. In diesem Fall sollten Verbraucher, Leitung und Verbindungen auf Überlastung oder Fehler geprüft werden.

Montage und Befestigung:

Der Sicherungshalter kann über die vorgesehene Schraubbefestigung montiert werden. Der Lochabstand beträgt ca. 85 mm, die Befestigungsöffnung ca. 5,3 mm.

Mit einer Breite von nur rund 29,6 mm eignet sich der längliche Sicherungskasten auch für schmale Einbaubereiche.

Optionales Zubehör und Ersatzteile:

MTA 0300600: UniVAL® Gehäuse, 6-fach, liegend
MTA 0300602: Transparenter Ersatzdeckel mit Clipverschluss

Hinweise zur Installation:

Anlage vor Montage und Wartung spannungsfrei schalten.
Nur passende ATO-, ATC- beziehungsweise UniVAL® Flachstecksicherungen verwenden.
Passende 6,3-mm-Flachsteckverbinder für die Anschlüsse verwenden.
Leitungsquerschnitt entsprechend der jeweiligen Strombelastung dimensionieren.
Sicherungswert passend zur zulässigen Belastbarkeit der Leitung auswählen.
Maximale kontinuierliche Gesamtbelastung von 100 A nicht überschreiten.
Steckverbindungen vollständig und fest montieren.
Leitungen zugentlastet und gegen Scheuern geschützt verlegen.
Sicherungskasten entsprechend seiner Schutzart IP23 geschützt montieren.
Nach der Installation sämtliche abgesicherten Stromkreise auf Funktion prüfen.

Sicherheits- und Warnhinweise:

Nur für Gleichspannungsanlagen bis maximal 32 V DC verwenden.
Maximale Gesamt-Dauerbelastung von 100 A beachten.
Sicherungen immer passend zur angeschlossenen Leitung dimensionieren.
Arbeiten nur bei unterbrochener Spannungsversorgung durchführen.
Lose oder korrodierte Kontakte können erhöhte Übergangswiderstände und Erwärmung verursachen.
Beschädigte, verformte oder thermisch verfärbte Sicherungshalter nicht weiterverwenden.
Der Sicherungskasten ist mit IP23 nicht wasserdicht.

Lieferumfang:

1× MTA UniVAL® KFZ Sicherungskasten, 6-fach, liegend
1× transparenter Clip-Deckel
Sicherungen und Anschlussstecker sind nicht enthalten.

Häufige Fragen:

Welche Sicherungen passen in den Sicherungskasten?

Der Sicherungshalter ist für entsprechende 19-mm-KFZ-Flachstecksicherungen im ATO-, ATC- beziehungsweise MTA UniVAL® Format vorgesehen.

Wie viele Flachsicherungen passen hinein?

Der Sicherungskasten bietet sechs einzelne Sicherungsplätze.

Ist der Sicherungskasten für 12 V geeignet?

Ja. Die maximale Nennspannung beträgt 32 V DC, sodass der Halter für typische 12-V-Bordnetze geeignet ist.

Kann ich den Sicherungshalter bei 24 V verwenden?

Ja. Auch 24-V-Gleichspannungsanlagen liegen innerhalb der zulässigen Spannung von maximal 32 V DC.

Was bedeutet die Angabe 100 A?

100 A bezeichnet die maximale kontinuierliche Gesamtbelastung des gesamten Sicherungshalters. Es handelt sich nicht um 100 A je Sicherungsplatz.

Welche Anschlüsse besitzt der Sicherungskasten?

Er verfügt über insgesamt zwölf seitliche 6,3-mm-Flachsteckanschlüsse.

Was bedeutet liegender Sicherungshalter?

Bei dieser Ausführung befinden sich die Anschlüsse seitlich am Gehäuse. Dadurch können die Leitungen seitlich und besonders platzsparend geführt werden.

Sind die Sicherungen im Lieferumfang enthalten?

Nein. Die benötigten ATO-, ATC- beziehungsweise UniVAL® Flachsicherungen müssen passend zur jeweiligen Leitung und Anwendung separat ausgewählt werden.

Kann ich sechs verschiedene Verbraucher absichern?

Ja. Die sechs Sicherungsplätze ermöglichen die getrennte Absicherung mehrerer Stromkreise, sofern Verkabelung, Sicherungen und Gesamtbelastung entsprechend ausgelegt sind.

Ist der Sicherungskasten wasserdicht?

Nein. Die Schutzart beträgt IP23. Der Sicherungshalter muss daher in einem entsprechend geschützten Einbaubereich montiert werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	Standard Flachstecksicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Kontaktmaterial:	Bronze (CuSn)
Kontaktbeschichtung:	Verzinnt (Sn)
Entflammbarkeitsklasse:	UL94V-2
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP23
Sicherungsgröße:	19mm
Anzahl Eingänge:	6
Anzahl Ausgänge:	6
Produktart:	Sicherungshalter
Anzahl Kontakte:	12
Versandgewicht:	0,06 kg
Artikelgewicht:	0,06 kg
Inhalt:	1,00 Stück
