Kabelschuh Set | isolierte Crimpverbinder | 600-teilig | Sortimentbox

Kabelschuh Set | isolierte Crimpverbinder | 600-teilig | Sortimentbox

Artikelnummer: 02357
GTIN: 0725844102849
HAN: CCS-600
Kategorie: Kabeldurchführungen
Hersteller: Impulse Innovation

16,99 €

16,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

3 Sets Auf Lager
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

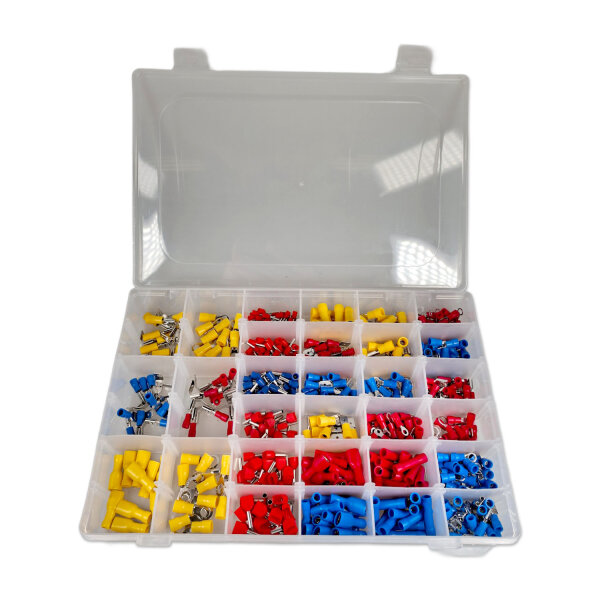

Kabelschuh-Sortiment 600-teilig – isolierte Crimpverbinder, Flachsteckhülsen und Ringkabelschuhe in Sortimentbox

Dieses 600-teilige Kabelschuh-Sortiment enthält eine vielseitige Auswahl an isolierten Crimpverbindern für elektrische Leitungen. In der Sortimentbox befinden sich unter anderem Flachsteckhülsen, vollisolierte Flachsteckhülsen, Flachstecker, Piggyback-Steckverbinder, Ringkabelschuhe, Stoßverbinder, Aderendhülsen und Doppel-Aderendhülsen.

Das Sortiment eignet sich als praktische Grundausstattung für Werkstatt, Fahrzeugtechnik, 12V-/24V-Verkabelung, Camper-Ausbau, Anhänger, Boot, Reparaturarbeiten und allgemeine Elektroprojekte. Die enthaltenen Verbinder bestehen aus Messingkontakten mit PVC-Isolierung und werden mit einer passenden Crimpzange auf die abisolierte Leitung verpresst.

Technische Daten:

Artikel: Kabelschuh-Sortiment / Crimpverbinder-Set / Steckverbinder-Sortiment / Kabelschuhe Sortimentbox
Ausführung: Isolierte Kabelschuhe und Crimpverbinder
Inhalt: 600 Stück
Kontaktmaterial: Messing
Isolierung: PVC
Anschlussart: Crimpverbindung
Geeignet für: Elektrische Leitungen und flexible Litzenleitungen
Steckmaß bei 250er-Flachsteckverbindern: ca. 6,3 mm / 0,250 Zoll
Aufbewahrung: Kunststoff-Sortimentbox mit getrennten Fächern
Montage: Mit geeigneter Crimpzange verarbeiten
Verwendung: Leitungsverbindung, Leitungsabschluss und Anschluss an Steckkontakte, Schraubpunkte, Klemmen, Relais, Schalter und elektrische Verbraucher

Enthaltene Verbinderarten:

Flachsteckhülsen: Für lösbare Steckverbindungen mit passenden Flachsteckern
Vollisolierte Flachsteckhülsen: Für Steckverbindungen mit stärker abgedecktem Kontaktbereich
Flachstecker: Als männlicher Gegenkontakt zu passenden Flachsteckhülsen
Piggyback-Steckverbinder: Für Flachsteckanschlüsse, bei denen zusätzlich ein weiterer Abgang benötigt wird
Ringkabelschuhe: Für Schraubanschlüsse, Massepunkte, Anschlussbolzen und Verteilerpunkte
Stoßverbinder: Zum Verbinden zweier Leitungsenden
Aderendhülsen: Für saubere Leitungsabschlüsse an flexiblen Litzenleitungen
Doppel-Aderendhülsen: Für zwei Leitungen in einem gemeinsamen Anschluss

Eigenschaften:

600-teiliges Sortiment mit vielen gängigen Kabelschuhen und Crimpverbindern
Praktische Sortimentbox zur übersichtlichen Aufbewahrung und schnellen Auswahl
Breite Auswahl für Anschluss-, Reparatur- und Montagearbeiten
Isolierte Ausführung mit farbiger PVC-Isolierung
Messingkontakte für elektrische Leitungsverbindungen
Für Crimpverbindungen an elektrischen Leitungen und Litzenleitungen geeignet
Mehrere Verbinderarten in einer Box: Flachstecker, Flachsteckhülsen, Piggyback-Steckverbinder, Ringkabelschuhe, Stoßverbinder und Aderendhülsen
Geeignet als Grundsortiment für Werkstatt, Fahrzeug, Camper-Ausbau, Service, Haushalt und Montage

Anwendungsbereiche:

Fahrzeugtechnik, 12V- und 24V-Verkabelung
Camper, Wohnmobil, Anhänger und Boot
Werkstatt, Service und Reparatur
Elektroarbeiten an Leitungen, Schaltern, Relais, Sicherungshaltern und Verbrauchern
Schaltschrankbau, Steuerungstechnik und Geräteverdrahtung
Hobby, Modellbau und DIY-Projekte
Leitungsverbindungen mit Steckkontakten, Schraubanschlüssen, Stoßverbindern oder Aderendhülsen

Beschreibung:

Das Kabelschuh-Sortiment ist eine vielseitige Auswahl für elektrische Anschlussarbeiten. Es ist besonders praktisch, wenn bei Reparaturen oder Installationen unterschiedliche Verbinder benötigt werden und nicht jeder Kabelschuh einzeln beschafft werden soll.

Für lösbare Steckverbindungen sind verschiedene Flachsteckhülsen, vollisolierte Flachsteckhülsen und Flachstecker enthalten. Die enthaltenen Piggyback-Steckverbinder sind nützlich, wenn an einem vorhandenen Flachsteckanschluss zusätzlich ein weiterer Abgang benötigt wird.

Die Ringkabelschuhe eignen sich für Schraubanschlüsse, Massepunkte und Anschlussbolzen. Stoßverbinder werden verwendet, um zwei Leitungsenden miteinander zu verbinden. Ergänzend enthält das Sortiment Aderendhülsen und Doppel-Aderendhülsen für saubere Leitungsabschlüsse an flexiblen Litzenleitungen.

Durch die farbige Isolierung lassen sich die Verbinder während der Montage schneller zuordnen. Die Sortimentbox hält die einzelnen Typen getrennt und sorgt dafür, dass passende Crimpverbinder bei Werkstattarbeiten, Fahrzeugverkabelung oder Elektroprojekten schnell griffbereit sind.

Verwendungshinweise:

Passenden Verbinder zur Leitung, Anwendung und Anschlussstelle auswählen
Leitung sauber abisolieren, ohne die Litzen zu beschädigen
Leiter vollständig in den Kabelschuh oder Verbinder einführen
Mit einer geeigneten Crimpzange fachgerecht verpressen
Crimpung auf festen Sitz prüfen
Bei Ringkabelschuhen auf passende Schraubgröße und festen Sitz achten
Bei Flachsteckverbindern prüfen, ob Steckmaß und Gegenkontakt zusammenpassen
Bei Aderendhülsen eine passende Aderendhülsenzange verwenden
Verbindungen vor mechanischer Belastung, Feuchtigkeit und Scheuerstellen schützen

Sicherheits- und Warnhinweise:

Nur mit geeignetem Crimpwerkzeug verarbeiten
Leitungsquerschnitt und Verbindergröße müssen zueinander passen
Keine beschädigten, locker sitzenden oder falsch gecrimpten Verbinder verwenden
Elektrische Arbeiten nur im spannungsfreien Zustand durchführen
Strombelastbarkeit immer passend zur Leitung, zum Verbinder und zur Anwendung auslegen
Crimpverbindungen nicht löten, wenn der Anschluss für eine reine Crimpverbindung vorgesehen ist
Bei Arbeiten an Netzspannung oder sicherheitsrelevanten Anlagen sind die geltenden Vorschriften zu beachten
Montage im Zweifel durch eine Elektrofachkraft durchführen lassen

Lieferumfang:

1x Sortimentbox mit isolierten Kabelschuhen und Crimpverbindern, 600-teilig
10x PBDD 1-250 isolierter Piggyback-Steckverbinder
10x PBDD 2-250 isolierter Piggyback-Steckverbinder
10x PBDD 5-250 isolierter Piggyback-Steckverbinder
15x FDFD 1-250 vollisolierte Flachsteckhülse
15x FDFD 2-250 vollisolierte Flachsteckhülse
10x FDFD 5-250 vollisolierte Flachsteckhülse
20x FDD 1-250 isolierte Flachsteckhülse
20x FDD 2-250 isolierte Flachsteckhülse
10x FDD 5-250 isolierte Flachsteckhülse
20x MDD 1-250 isolierter Flachstecker
20x MDD 2-250 isolierter Flachstecker
10x MDD 5-250 isolierter Flachstecker
30x RV 1.25-3 isolierter Ringkabelschuh
30x RV 1.25-4 isolierter Ringkabelschuh
15x RV 1.25-5 isolierter Ringkabelschuh
30x RV 2-3 isolierter Ringkabelschuh
30x RV 2-4 isolierter Ringkabelschuh
15x RV 2-5 isolierter Ringkabelschuh
10x RV 5.5-4 isolierter Ringkabelschuh
10x RV 5.5-5 isolierter Ringkabelschuh
10x RV 5.5-6 isolierter Ringkabelschuh
15x BV 1.25 isolierter Stoßverbinder
15x BV 2 isolierter Stoßverbinder
10x BV 5.5 isolierter Stoßverbinder
50x E1008 rot isolierte Aderendhülse
50x E1508 rot isolierte Aderendhülse
50x E2508 blau isolierte Aderendhülse
20x TE1008 rot isolierte Doppel-Aderendhülse
20x TE1508 rot isolierte Doppel-Aderendhülse
20x TE2510 rot isolierte Doppel-Aderendhülse

Häufige Fragen:

Welche Verbinderarten sind in der Sortimentbox enthalten?

Die Box enthält eine gemischte Auswahl aus Flachsteckhülsen, vollisolierten Flachsteckhülsen, Flachsteckern, Piggyback-Steckverbindern, Ringkabelschuhen, Stoßverbindern, Aderendhülsen und Doppel-Aderendhülsen. Damit lassen sich viele typische Anschluss- und Reparaturarbeiten mit einem Sortiment abdecken.

Welche Kabelschuhe sind für 6,3 mm Flachsteckanschlüsse enthalten?

Im Sortiment sind mehrere Flachsteckverbinder mit der Kennzeichnung 250 enthalten. Diese steht für das gängige Flachsteckmaß 0,250 Zoll, also ca. 6,3 mm. Enthalten sind diese Verbinder als Flachsteckhülse, vollisolierte Flachsteckhülse, Flachstecker und Piggyback-Steckverbinder.

Wofür sind Piggyback-Steckverbinder geeignet?

Piggyback-Steckverbinder werden verwendet, wenn an einem Flachsteckanschluss zusätzlich ein weiterer Steckkontakt benötigt wird. So kann ein bestehender Anschluss erweitert werden, ohne direkt eine separate Verteilung aufzubauen.

Wann nimmt man Ringkabelschuhe statt Flachsteckverbinder?

Ringkabelschuhe eignen sich für feste Schraubanschlüsse, zum Beispiel an Massepunkten, Anschlussbolzen oder Verteilerpunkten. Flachsteckverbinder werden eher für lösbare Steckverbindungen verwendet, etwa an Relais, Schaltern, Verbrauchern oder Steckkontakten.

Welche Crimpzange wird für dieses Sortiment benötigt?

Für isolierte Kabelschuhe und Stoßverbinder wird eine Crimpzange für isolierte Crimpverbinder benötigt. Für Aderendhülsen sollte eine passende Aderendhülsenzange verwendet werden. Wichtig ist, dass Werkzeug, Verbinderart und Leitungsquerschnitt zueinander passen.

Ist das Sortiment für Fahrzeugverkabelung geeignet?

Ja, das Sortiment eignet sich gut für viele Arbeiten an 12V- und 24V-Systemen, zum Beispiel im Fahrzeug, Camper, Anhänger, Boot oder in der Werkstatt. Entscheidend ist immer, dass Verbinder, Leitungsquerschnitt und Strombelastung zur jeweiligen Anwendung passen.

Warum sind rote, blaue und gelbe Verbinder enthalten?

Die Farben helfen bei der schnellen Zuordnung unterschiedlicher Größenbereiche. Bei isolierten Crimpverbindern stehen Rot, Blau und Gelb typischerweise für unterschiedliche Leitungsquerschnitte. Vor dem Crimpen sollte trotzdem immer geprüft werden, ob Leitung, Verbinder und Werkzeug zusammenpassen.

Ist das Set eher für einzelne Reparaturen oder als Grundausstattung gedacht?

Das Sortiment ist vor allem als Grundausstattung sinnvoll, wenn regelmäßig unterschiedliche elektrische Anschluss- und Reparaturarbeiten anfallen. Durch die Mischung aus Steckverbindern, Ringkabelschuhen, Stoßverbindern und Aderendhülsen muss nicht für jede Verbindung ein einzelner Verbinder separat beschafft werden.
