Zugschalter 12V 30A 3 Stufen OFF ON ON KFZ Licht M12 Ø12,2mm

Zugschalter 12V 30A 3 Stufen OFF ON ON KFZ Licht M12 Ø12,2mm

Artikelnummer: 00755
GTIN: 0725844099996
HAN: A3-20BA-07
Kategorie: Zugschalter
Hersteller: Impulse Innovation

8,99 €

8,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

16 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

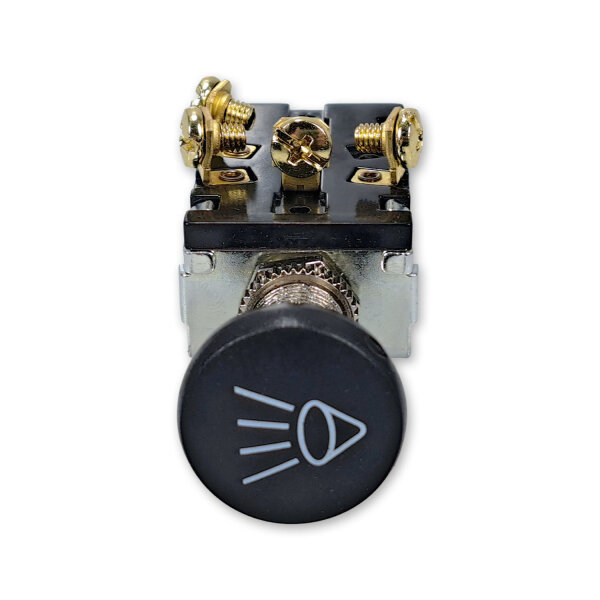

Universal Zugschalter 12V 30A – 3 Stufen OFF / ON / ON | KFZ Stufenzugschalter mit Ø12,2 mm Zentralbefestigung

Dieser Universal-Zugschalter ist ein mechanischer 3-Stufen-Schalter für 12V-DC-Anwendungen. Die rastende Schaltfolge OFF / ON / ON ermöglicht eine klare und zuverlässige Bedienung per Zugmechanismus. Der Schalter eignet sich besonders für Fahrzeuge, Oldtimer, Nutzfahrzeuge, Boote sowie technische Schalt- und Bedienfelder.

Mit einer Belastbarkeit von bis zu 30A bei 12V DC ist der Stufenzugschalter für leistungsstärkere Verbraucher und mehrstufige Schaltaufgaben geeignet. Die Montage erfolgt über ein zentrales M12 × 1,0-Frontgewinde in einer Bohrung von Ø12,2 mm. Schraubanschlüsse mit M4-Gewinde ermöglichen eine feste und vibrationsarme Verdrahtung.

Typ: Zugschalter / Stufenzugschalter / Mehrpositionsschalter
Schaltfunktion: OFF / ON / ON, rastend
Schaltstufen: 3 Positionen
Nennspannung: 12 V DC
Nennstrom: 30 A bei 12 V DC
Montagebohrung: Ø12,2 mm (Toleranz +0 / −0,1 mm)
Gewindemaß: M12 × 1,0
Gewindelänge: 12,8 mm
Max. Einbaustärke: 6 mm
Kontakte: 4 Anschlüsse (1–4)
Anschlussart: Schraubklemmen, M4 × 0,7
Gehäusemaße (L × B): 43,4 × 30 mm
Gesamthöhe: 20 ± 1 mm
Knopfmaße: Ø25,5 ± 0,5 mm, Länge 20 ± 1 mm
Max. Zugweg: 39 mm
Gehäusematerial: Metall
Zugknopf: Kunststoff mit Lichtsymbol
Kontaktwiderstand: ≤ 50 mΩ
Isolationswiderstand: ≥ 100 MΩ (DC 500V)
Durchschlagsfestigkeit: AC 1500V / 1 Minute

Eigenschaften

3-stufiger Zugschalter mit rastenden Positionen OFF / ON / ON
Geeignet für 12V DC in Fahrzeugen, Booten und technischen Anwendungen
Bis 30A belastbar für kräftigere Verbraucher und Schaltkreise
Zentralbefestigung über M12 × 1,0 Frontgewinde
Montagebohrung Ø12,2 mm für den sicheren Einbau in Panels und Armaturen
Schraubanschlüsse M4 für feste und vibrationsarme Leitungsverbindungen
Robuste Bauform mit Metallgehäuse für den praktischen Fahrzeugeinsatz
Zugknopf mit Lichtsymbol für eine gut erkennbare Bedienfunktion

Anwendungsbereiche

KFZ und Nutzfahrzeuge – zum Schalten von Lichtkreisen, Zusatzscheinwerfern oder Arbeitsleuchten
Oldtimer und Umbauten – als klassischer Stufenzugschalter für historische oder universelle Anwendungen
Boote und Yachten – für 12V-Schaltfunktionen in Bedienfeldern und Panels
Maschinen und Geräte – für mehrstufige Schaltaufgaben in Steuer- und Bedieneinheiten
Sonder- und Kommunalfahrzeuge – für robuste Einbausituationen mit klarer mechanischer Schaltfunktion

Beschreibung

Dieser Universal-Zugschalter ist als 3-stufiger Stufenzugschalter ausgeführt und für 12V-DC-Anwendungen mit hoher Strombelastbarkeit konzipiert. Die rastenden Schaltstellungen sorgen für eine eindeutige Bedienung und machen den Schalter besonders interessant für Licht- und Funktionsschaltungen im Fahrzeugbereich.

Durch die stabile Frontmontage mit M12-Gewinde und die verschraubbaren Anschlüsse eignet sich der Schalter für dauerhafte Einbauten in Armaturen, Schaltpulten und Bedienfeldern. Das Metallgehäuse unterstützt eine robuste Ausführung, während der Zugknopf mit Lichtsymbol die typische Verwendung als Licht- oder Funktionsschalter optisch unterstreicht.

Der Schalter ist universell einsetzbar, sofern Spannung, Stromaufnahme und Verdrahtung zur vorgesehenen Anwendung passen. Besonders sinnvoll ist er überall dort, wo mehrere Schaltzustände mechanisch und zuverlässig gewählt werden sollen.

Schaltlogik

Stufe 0: OFF, kein Durchgang. Stufe 1: Kontakt 1 verbindet mit Kontakt 2 und Kontakt 3. Stufe 2: Kontakt 1 verbindet mit Kontakt 2 und Kontakt 4.

Typische Kontaktbelegung

Kontakt 1: Versorgung / Eingang
Kontakt 2: Ausgang, aktiv in Stufe 1 und Stufe 2
Kontakt 3: zusätzlicher Ausgang, nur aktiv in Stufe 1
Kontakt 4: zusätzlicher Ausgang, nur aktiv in Stufe 2

Montage & Anschluss

Die Montage erfolgt über das Frontgewinde M12 × 1,0 mit Zentralbefestigung. Für den Einbau wird eine Bohrung von Ø12,2 mm empfohlen. Unterstützt werden Paneelstärken bis 6 mm. Die elektrische Verbindung erfolgt über M4-Schraubklemmen und eignet sich für feste Leitungsanschlüsse mit geeigneten Kabelschuhen.

Für eine sichere Integration in den Stromkreis sind die technischen Kennwerte zu beachten. Dazu zählen ein Kontaktwiderstand von ≤ 50 mΩ, ein Isolationswiderstand von ≥ 100 MΩ bei DC 500V sowie eine Durchschlagsfestigkeit von AC 1500V für 1 Minute. Die Anwendung sollte immer passend abgesichert und fachgerecht verdrahtet werden.

Verwendungshinweise

Vor dem Anschluss den Stromkreis spannungsfrei schalten.
Nur in geeigneten 12V-DC-Anwendungen verwenden.
Die Schaltlogik und Kontaktbelegung vor der Verdrahtung prüfen.
Leitungen fachgerecht anschließen und Schraubklemmen sicher festziehen.
Den Stromkreis passend absichern und auf die tatsächliche Stromaufnahme abstimmen.
Nach der Montage die Schaltfunktionen in allen Stufen testen.

Sicherheits- und Warnhinweise

Installation nur im spannungsfreien Zustand durchführen.
Die angegebene Nennstromstärke nicht überschreiten.
Leitungen gegen Scheuern, Quetschen und Wärmeeinwirkung schützen.
Nur geeignete Anschlussmaterialien und passende Kabelschuhe verwenden.
Schalter nicht in beschädigtem Zustand weiterverwenden.
Nur an geeigneten und geschützten Einbauorten montieren.

Lieferumfang

1 × Universal Zugschalter 3 Stufen OFF / ON / ON, 12V DC 30A

FAQ zum Zugschalter

Kann ich den Schalter auch für andere Verbraucher als Licht verwenden?

Ja, der Schalter ist universell einsetzbar, solange Spannung, Stromaufnahme und Verdrahtung zur jeweiligen Anwendung passen und der Stromkreis korrekt abgesichert ist.

Warum hat der Schalter 4 Kontakte?

Der Schalter besitzt einen gemeinsamen Eingang und mehrere geschaltete Ausgänge. Je nach Zugstufe werden unterschiedliche Kontakte miteinander verbunden.

Welche Bohrung wird für den Einbau benötigt?

Empfohlen ist eine Montagebohrung von Ø12,2 mm mit der angegebenen Toleranz für die Zentralbefestigung über das M12 × 1,0-Gewinde.

Ist in Stufe 2 zusätzlich auch Stufe 1 aktiv?

Nein, laut angegebener Schaltlogik verbindet Stufe 2 Kontakt 1 mit Kontakt 2 und Kontakt 4. Kontakt 3 ist in dieser Stellung nicht aktiv.

Sollte bei höheren Lasten zusätzlich ein Relais verwendet werden?

Bei hohen Strömen, längeren Leitungswegen oder empfindlichen Installationen kann ein Relais sinnvoll sein, um Leitungen und Schaltkontakte zu entlasten.

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Schraube M4
Farbe:	Schwarz Silber
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	4
Schaltertyp:	Zugschalter
Versandgewicht:	0,06 kg
Artikelgewicht:	0,06 kg
Inhalt:	1,00 Stück
