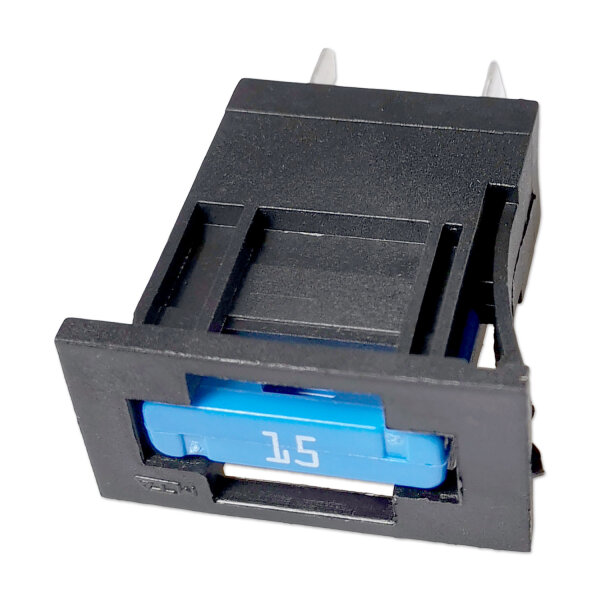

KFZ Flachstecksicherungshalter zum Einbau | ATO / ATC 19 mm | 12 V / 24 V | 20 A

Versenkbarer KFZ-Flachstecksicherungshalter zum Einbau in Frontplatten, Armaturenbretter und Schaltpaneele. Der Halter nimmt handelsübliche ATO-, ATC- und UniVAL-Flachstecksicherungen mit 19 mm Breite auf. Die Sicherung bleibt von vorne zugänglich und kann nach dem Einbau schnell kontrolliert oder gewechselt werden.

Auf der Rückseite befinden sich zwei fest verbaute Flachstecker mit 6,3 × 0,8 mm. Der Sicherungshalter eignet sich für 12-V- und 24-V-Bordnetze sowie andere Gleichspannungsanlagen bis maximal 32 V DC und 20 A.

Hersteller: MTA
Herstellernummer: 0100330 / 0300330
Herstellerserie: UniVAL
Typ: KFZ-Flachstecksicherungshalter, Einbau-Sicherungshalter, Sicherungssockel
Ausführung: versenkbar, für Frontplatten und Schaltpaneele
Anzahl Sicherungsplätze: 1
Anzahl Stromkreise: 1
Passende Sicherungen: ATO, ATC und UniVAL
Sicherungsgröße: 19 mm
Geeignet für: 12-V- und 24-V-Gleichspannungsanlagen
Maximale Spannung: 32 V DC
Maximaler Strom: 20 A
Betriebstemperatur: -40 °C bis +100 °C
Anschluss: 2 fest verbaute Flachstecker 6,3 × 0,8 mm
Passender Gegenanschluss: Flachsteckhülsen 6,3 mm
Kontaktmaterial: Kupferlegierung
Kontaktoberfläche: verzinnt
Gehäusematerial: Polyamid PA66
Farbe: Schwarz
Gesamtabmessungen: ca. 28,5 × 28 × 15 mm
Frontblende: ca. 28 × 15 mm
Gehäusebreite unterhalb der Blende: ca. 8 mm
Einbauausschnitt: ca. 22 × 11 mm
Frontplattenstärke: maximal 2 mm
Montageart: Einrastmontage
Schutzart: IP20
Entflammbarkeitsklasse: UL94 V-2

Eigenschaften:

Für ATO-, ATC- und UniVAL-Sicherungen: passend für verbreitete KFZ-Flachstecksicherungen mit 19 mm Breite
Versenkbarer Einbau: für eine kompakte Integration in Frontplatten, Armaturenbretter und Bedienpaneele
Sicherung von vorne zugänglich: einfacher Austausch ohne Ausbau des Sicherungshalters
Für 12 V und 24 V: geeignet für Fahrzeugbordnetze und andere Gleichspannungsanlagen bis 32 V DC
Fest verbaute Anschlüsse: zwei Flachstecker mit 6,3 × 0,8 mm auf der Rückseite
Einrastmontage: schnelle Befestigung in Frontplatten mit einer Stärke bis 2 mm
Kompakte Abmessungen: geringer Platzbedarf hinter dem Einbaupaneel
Verzinnte Kupferkontakte: für eine dauerhaft stabile elektrische Verbindung
Temperaturbeständiges Gehäuse: gefertigt aus Polyamid PA66

Anwendungsbereiche:

PKW und Motorräder: Absicherung nachgerüsteter elektrischer Verbraucher
Camper und Wohnmobile: Einbau in Bedienpaneele und 12-V-Verteilungen
Nutzfahrzeuge und Anhänger: separate Absicherung zusätzlicher Stromkreise
Boote: Einbau in trockenen und geschützten Innenbereichen
Land- und Baumaschinen: Absicherung elektrischer Zusatzgeräte
Schaltpaneele: für Beleuchtung, Steckdosen, Pumpen, Lüfter und Steuergeräte
Gerätebau: kompakter Sicherungshalter für Niedervolt-Anwendungen

Beschreibung:

Der KFZ-Flachstecksicherungshalter zum Einbau ermöglicht die platzsparende Integration einer einzelnen Sicherung in Frontplatten, Armaturenbretter und elektrische Schaltpaneele. Der Halter wird von vorne in einen passenden Ausschnitt eingesetzt und durch die seitliche Haltefeder fixiert.

Die eingesetzte ATO-, ATC- oder UniVAL-Flachstecksicherung bleibt von vorne sichtbar und zugänglich. Sie kann kontrolliert oder gewechselt werden, ohne den gesamten Halter ausbauen zu müssen. Die Leitungsanschlüsse liegen nach der Montage geschützt hinter der Frontplatte.

Auf der Unterseite befinden sich zwei fest verbaute 6,3 × 0,8 mm Flachstecker. Die Anschlussleitungen werden mit passenden 6,3-mm-Flachsteckhülsen verbunden. Dadurch eignet sich der Halter besonders für individuell aufgebaute Fahrzeugverkabelungen, Bedienpaneele und kompakte Stromverteilungen.

Der Sicherungshalter ist für 12-V- und 24-V-Gleichspannungsanlagen bis maximal 32 V DC und 20 A ausgelegt. Der tatsächlich eingesetzte Sicherungswert muss immer zum angeschlossenen Verbraucher, zum Leitungsquerschnitt und zur jeweiligen Installation passen.

Montage- und Verwendungshinweise:

Vor der Montage die Spannungsversorgung vollständig trennen
Einbauausschnitt mit ca. 22 × 11 mm passend zur tatsächlichen Gehäusekontur herstellen
Frontplattenstärke von maximal 2 mm beachten
Sicherungshalter von vorne in den Ausschnitt einsetzen und vollständig einrasten lassen
Anschlussleitungen mit passenden 6,3-mm-Flachsteckhülsen versehen
Flachsteckhülsen vollständig auf die fest verbauten 6,3 × 0,8 mm Flachstecker aufschieben
Leitungsquerschnitt und Sicherungswert auf den angeschlossenen Verbraucher abstimmen
Nur ATO-, ATC- oder UniVAL-Flachstecksicherungen mit 19 mm Breite einsetzen
Der verwendete Sicherungswert darf 20 A nicht überschreiten
Die Leitung zwischen Spannungsquelle und Sicherungshalter möglichst kurz ausführen oder zusätzlich quellennah absichern
Nur in trockenen und vor Feuchtigkeit geschützten Bereichen montieren

Sicherheits- und Warnhinweise:

Montage und Anschluss nur im spannungsfreien Zustand durchführen
Maximal zulässige Spannung von 32 V DC nicht überschreiten
Maximal zulässigen Strom von 20 A nicht überschreiten
Der Sicherungswert muss zum Leitungsquerschnitt und zum angeschlossenen Verbraucher passen
Keine Sicherung mit einem höheren Nennstrom als für die Leitung zulässig einsetzen
Auf festen Sitz der Flachsteckhülsen und eine fachgerechte Crimpverbindung achten
Beschädigte, lose, korrodierte oder überhitzte Anschlüsse sofort ersetzen
Aufgrund der Schutzart IP20 nicht in feuchten, nassen oder ungeschützten Außenbereichen verwenden
Installation bei fehlenden Fachkenntnissen durch eine qualifizierte Fachkraft durchführen lassen

Lieferumfang:

1 × MTA KFZ-Flachstecksicherungshalter mit 2 fest verbauten Flachsteckanschlüssen
Hinweis: Flachstecksicherung und Flachsteckhülsen sind nicht im Lieferumfang enthalten

Häufige Fragen zum Flachstecksicherungshalter

Welche Sicherungen passen in den Sicherungshalter?

Der Sicherungshalter ist für ATO-, ATC- und UniVAL-KFZ-Flachstecksicherungen mit einer Breite von 19 mm ausgelegt. Mini-, Micro-, Maxi- und Torpedo-Sicherungen passen nicht.

Ist der Sicherungshalter für 12 V und 24 V geeignet?

Ja, der KFZ-Sicherungshalter kann in 12-V- und 24-V-Gleichspannungsanlagen verwendet werden. Die maximal zulässige Spannung beträgt 32 V DC.

Wie groß muss der Einbauausschnitt sein?

Für die versenkbare Montage wird ein Einbauausschnitt von etwa 22 × 11 mm benötigt. Die Frontplatte darf maximal 2 mm stark sein. Vor dem Ausschneiden sollten die tatsächlichen Maße am Bauteil kontrolliert werden.

Wie wird der Flachstecksicherungshalter befestigt?

Der Halter wird von vorne in den passenden Ausschnitt der Frontplatte eingesetzt. Eine seitliche Haltefeder fixiert das Gehäuse im Paneel. Zusätzliche Schrauben werden für die Montage nicht benötigt.

Wie wird der Sicherungshalter elektrisch angeschlossen?

Auf der Rückseite befinden sich zwei fest verbaute Flachstecker mit 6,3 × 0,8 mm. Die Anschlussleitungen werden mit passenden 6,3-mm-Flachsteckhülsen verbunden.

Welche Sicherungsstärke darf eingesetzt werden?

Der Sicherungshalter ist für einen Strom von maximal 20 A ausgelegt. Die tatsächlich benötigte Sicherungsstärke richtet sich nach dem Verbraucher und dem verwendeten Leitungsquerschnitt. Eine kleinere Sicherung kann daher erforderlich sein.

Kann die Sicherung nach dem Einbau gewechselt werden?

Ja, die Flachstecksicherung bleibt von der Vorderseite zugänglich. Sie kann geprüft oder ausgetauscht werden, ohne den Sicherungshalter aus der Frontplatte auszubauen.

Kann der Sicherungshalter außen oder im Motorraum montiert werden?

Nein. Aufgrund der Schutzart IP20 ist der Sicherungshalter nur für trockene und vor Feuchtigkeit geschützte Einbaubereiche vorgesehen. Für ungeschützte Außenbereiche oder den Motorraum wird ein entsprechend abgedichteter Sicherungshalter benötigt.

Ist eine Flachstecksicherung im Lieferumfang enthalten?

Nein, geliefert wird der Einbau-Sicherungshalter ohne Flachstecksicherung. Dadurch kann die Sicherungsstärke passend zum Verbraucher und zur Anschlussleitung gewählt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Anschluss:	Flachstecker 6,3mm
Sicherungsformat:	UniVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Nennstrom:	20A
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Entflammbarkeitsklasse:	UL94V-2
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP20
Sicherungsgröße:	19mm
Produktart:	Sicherungshalter
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
